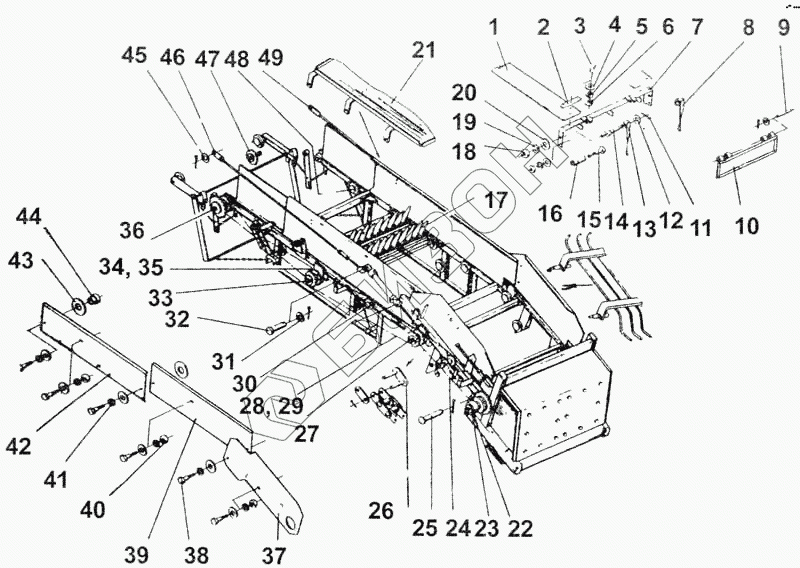

Графический каталог запасных частей к технике: ДКЗ СПС-4,2А. Транспортер выгрузной
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Труба 141,4-10В ТУ 14-3-1181-83 L=29 | Труба 141,4-10В ТУ 14-3-1181-83 L=29 | Труба 141,4-10В ТУ 14-3-1181-83 L=29 |
Загрузка ...
|
|
| СПТ-09000 | СПТ-09000 | Транспортер выгрузной |
Загрузка ...
|
|
| 1 | СПТ-09003 | Отражатель |
Загрузка ...
|
|
| 2 | СПТ-095 | Планка |
Загрузка ...
|
|
| 3 | Болт М10-6qх30.58.019 ГОСТ 7796-70 | Болт М10-6qх30.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 4 | Шайба С 10.02.019 ГОСТ 11371-78 | Шайба С 10.02.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 5 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | Гайка М10-6Н.6..019 ГОСТ 5915-70 | Гайка М10-6Н.6..019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 7 | СПТ-09200 | Кронштейн |
Загрузка ...
|
|
| 8 | СПС-18610-01 | Отражатель |
Загрузка ...
|
|
| 9 | СПС-02605 | Штырь |
Загрузка ...
|
|
| 10 | СПТ-09020 | Щиток |
Загрузка ...
|
|
| 11 | Шплинт 3,2х28.01 19 ГОСТ 397-79 | Шплинт 3,2х28.01 19 ГОСТ 397-79 |
Загрузка ...
|
|
| 12 | Шайба С16х2.02.019 ГОСТ 11371-78 | Шайба С16х2.02.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 13 | СПС-18610 | Отражатель |
Загрузка ...
|
|
| 14 | СПС-18632 | Ось |
Загрузка ...
|
|
| 15 | Болт М10-6qх50.58.019 ГОСТ 7795-70 | Болт М10-6qх50.58.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 16 | СПС-18836 | Трубка |
Загрузка ...
|
|
| 17 | СПТ-09180 | Полотно выгрузного транспортера |
Загрузка ...
|
|
| 18 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 20 | Шайба С.12х2.02.019 ГОСТ 11371-78 | Шайба С.12х2.02.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 21 | СПТ-09140 | Щиток в сборе |
Загрузка ...
|
|
| 22 | РКС6.07130 | Вал ведущий |
Загрузка ...
|
|
| 23 | Болт М12-6qх40.58.019 ГОСТ 7796-70 | Болт М12-6qх40.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | Цепь ПР25,4-6000А Звеньев 103 ГОСТ 13568-75 | Цепь ПР25,4-6000А Звеньев 103 ГОСТ 13568-75 |
Загрузка ...
|
|
| 25 | СГ6003 | Штырь |
Загрузка ...
|
|
| 26 | Звено С-ПР-25,4-6000А ГОСТ 13568-75 | Звено С-ПР-25,4-6000А ГОСТ 13568-75 |
Загрузка ...
|
|
| 27 | СПС-18030 | Блок звездочек |
Загрузка ...
|
|
| 28 | Цепь ПР 25,4-6000А Звеньев 113 ГОСТ 13568-75 | Цепь ПР 25,4-6000А Звеньев 113 ГОСТ 13568-75 |
Загрузка ...
|
|
| 29 | Звено П-ПР-25.4-6000А ГОСТ 13568-75 | Звено П-ПР-25.4-6000А ГОСТ 13568-75 |
Загрузка ...
|
|
| 30 | БМД-59240 | Натяжное устройство |
Загрузка ...
|
|
| 31 | КТ 03405 | Шайба специальная |
Загрузка ...
|
|
| 32 | Ось 6-20в12(-0,16, -0,37)х55.35Ц9Хр ГОСТ 9660-80 | Ось 6-20в12(-0,16, -0,37)х55.35Ц9Хр ГОСТ 9660-80 |
Загрузка ...
|
|
| 33 | РКС6.08300 | Блок звездочек |
Загрузка ...
|
|
| 34 | КТ-4010 | Шайба |
Загрузка ...
|
|
| 35 | КТ4411 | Шайба |
Загрузка ...
|
|
| 36 | СПС-18230 | Блок звездочек |
Загрузка ...
|
|
| 37 | СПС-18070 | Щиток |
Загрузка ...
|
|
| 38 | Болт М8-6qх20.58.019 ГОСТ 7796-70 | Болт М8-6qх20.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 39 | СПС-18080 | Диток |
Загрузка ...
|
|
| 40 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 41 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 42 | СПС-18080-01 | Диток |
Загрузка ...
|
|
| 43 | БМД-14407 | Шайба специальная |
Загрузка ...
|
|
| 44 | СПС-18832 | Втулка |
Загрузка ...
|
|
| 45 | КТ-4089 | Лайба специальная |
Загрузка ...
|
|
| 46 | СПТ-09030 | Тяга |
Загрузка ...
|
|
| 47 | СПТ-09160 | Звездочка |
Загрузка ...
|
|
| 48 | РКС6.16050 | Ролик в сборе |
Загрузка ...
|
|
| 49 | СПТ-09040 | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
