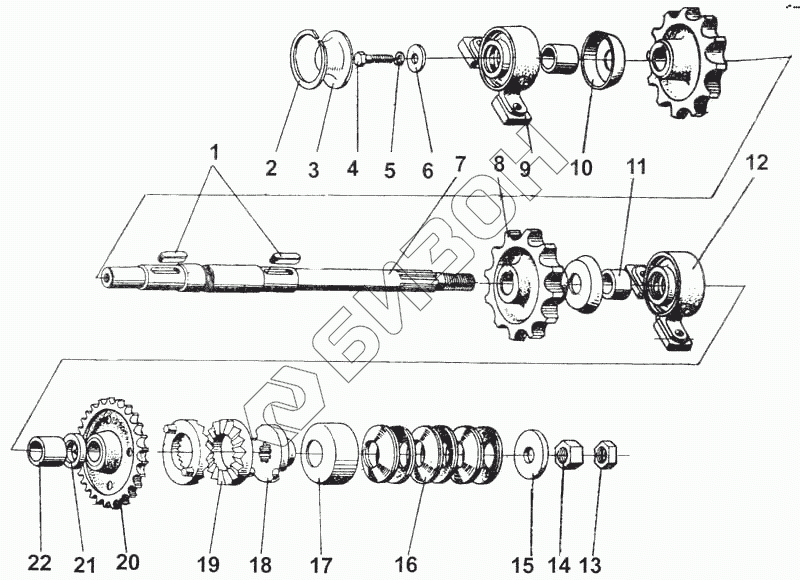

Графический каталог запасных частей к технике: ДКЗ СПС-4,2А. Вал ведущий
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РКС6.07130 | РКС6.07130 | Вал ведущий |
Загрузка ...
|
|
| 1 | Шпонка 10х8х40 ГОСТ 23360-78 | Шпонка 10х8х40 ГОСТ 23360-78 |
Загрузка ...
|
|
| 2 | Кольцо 2С-80 ГОСТ 13941-86 | Кольцо 2С-80 ГОСТ 13941-86 |
Загрузка ...
|
|
| 3 | РКС6.05412 | Крышка |
Загрузка ...
|
|
| 4 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | Болт М12-6qх30.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 5 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | КТ-4032 | Шайба специальная |
Загрузка ...
|
|
| 7 | РКС6.07605 | Вал |
Загрузка ...
|
|
| 8 | БМД-12622-01 | Звездочка |
Загрузка ...
|
|
| 9 | РКС6.05240-01 | Узел подшипниковый |
Загрузка ...
|
|
| 10 | РКС6.05408-01 | Отражатель |
Загрузка ...
|
|
| 11 | РКС6.05802 | Втулка |
Загрузка ...
|
|
| 12 | РКС6.0520001 | Подшипниковый узел |
Загрузка ...
|
|
| 13 | Гайка М24-6Н.6.093 ГОСТ 5916-70 | Гайка М24-6Н.6.093 ГОСТ 5916-70 |
Загрузка ...
|
|
| 14 | Гайка М24-6Н.6.093 ГОСТ 5915-70 | Гайка М24-6Н.6.093 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | БМД-14407 | Шайба специальная |
Загрузка ...
|
|
| 16 | МКК 03401-03 | Пружина |
Загрузка ...
|
|
| 17 | РКС6.06412-02 | Кожух |
Загрузка ...
|
|
| 18 | РКС6.06606 | Фланец |
Загрузка ...
|
|
| 19 | Н.038.01.004 | Шайба зубчато-фрикционная |
Загрузка ...
|
|
| 20 | РКС6.06140-02 | Звездочка в сборе |
Загрузка ...
|
|
| 21 | РКС6.06409 | Кольцо упорное |
Загрузка ...
|
|
| 22 | РКС6.05802-01 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
