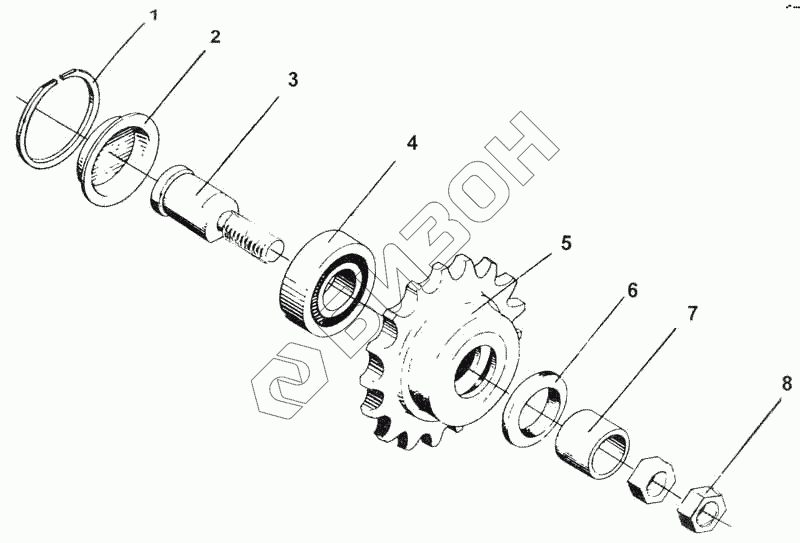

Графический каталог запасных частей к технике: ДКЗ СПС-4,2А. Звездочка в сборе
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| БМД-69230-01 | БМД-69230-01 | Звездочка в сборе |
Загрузка ...
|
|
| БМД-59230-02 | БМД-59230-02 | Звездочка в сборе |
Загрузка ...
|
|
| БМД-59230 | БМД-59230 | Звездочка в сборе z = 14, t = 25,4 |
Загрузка ...
|
|
| 1 | Кольцо 2С-52 ГОСТ 13941-86 | Кольцо 2С-52 ГОСТ 13941-86 |
Загрузка ...
|
|
| 1 | Кольцо 2С52 ГОСТ 13941-86 | Кольцо 2С52 ГОСТ 13941-86 |
Загрузка ...
|
|
| 2 | КТ-Ж4111 | Крышка |
Загрузка ...
|
|
| 2 | КТ-Ж4111 | Крышка |
Загрузка ...
|
|
| 2 | КТ-Ж4111 | Крышка |
Загрузка ...
|
|
| 3 | БМД-59622 | Ось |
Загрузка ...
|
|
| 3 | БМД-59622 | Ось |
Загрузка ...
|
|
| 3 | БМД 59622-01 | Ось |
Загрузка ...
|
|
| 4 | Подшипник 180206К4С9 ГОСТ 8882-75 | Подшипник 180206К4С9 ГОСТ 8882-75 |
Загрузка ...
|
|
| 4 | Подшипник 180205К4С9 ГОСТ 8882-75 | Подшипник 180205К4С9 ГОСТ 8882-75 |
Загрузка ...
|
|
| 4 | Подшипник 1180205К4С9 ГОСТ 8882-75 | Подшипник 1180205К4С9 ГОСТ 8882-75 |
Загрузка ...
|
|
| 5 | БМД-59619 | Звездочка z = 14, t = 25,4 |
Загрузка ...
|
|
| 5 | БМД-56619 | Звездочка z = 14, t = 25,4 |
Загрузка ...
|
|
| 5 | БМД-59621 | Звездочка z = 16, t = 19,05 |
Загрузка ...
|
|
| 6 | Кольцо СП 42-29-5 ГОСТ 6308-71 | Кольцо СП 42-29-5 ГОСТ 6308-71 |
Загрузка ...
|
|
| 6 | Кольцо СП 42-29-5 ГОСТ 6308-71 | Кольцо СП 42-29-5 ГОСТ 6308-71 |
Загрузка ...
|
|
| 6 | Кольцо СП 42-29-5 ГОСТ 6308-81 | Кольцо СП 42-29-5 ГОСТ 6308-81 |
Загрузка ...
|
|
| 7 | Втулка П-30х25Н11(+130)х16 СТП 304.9.40-76 | Втулка П-30х25Н11(+130)х16 СТП 304.9.40-76 |
Загрузка ...
|
|
| 7 | Втулка П-30х25Н11(+130)х16 СТП 304.9.40.7Б | Втулка П-30х25Н11(+130)х16 СТП 304.9.40.7Б |
Загрузка ...
|
|
| 7 | Втулка П-30х25Н11(+13°)х16 СТП 3049.40-76 | Втулка П-30х25Н11(+13°)х16 СТП 3049.40-76 |
Загрузка ...
|
|
| 8 | Гайка М16-6Н.0.093 ГОСТ 5915-70 | Гайка М16-6Н.0.093 ГОСТ 5915-70 |
Загрузка ...
|
|
| 8 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 8 | Гайка М16-6Н.6.098 ГОСТ 5915-70 | Гайка М16-6Н.6.098 ГОСТ 5915-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
