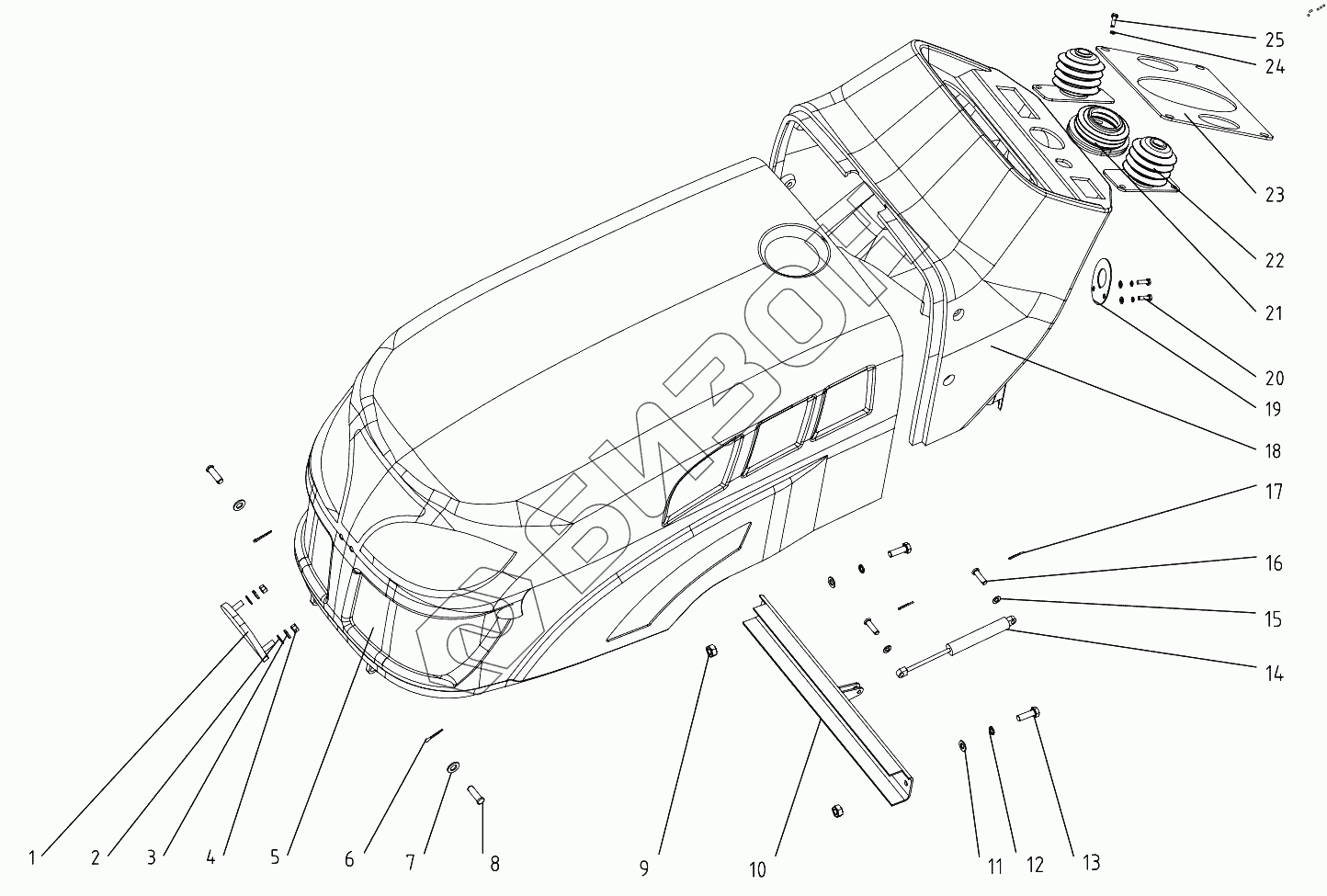

Графический каталог запасных частей к технике: DongFeng 224G3. Hood and Panel
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 404-11.47.107 | DF brand |
Загрузка ...
|
|
| 2 | GB/T97.1-2002-5 | Plain washer 5 |
Загрузка ...
|
|
| 3 | GB/T93-1987-5 | Spring lock washer 5 |
Загрузка ...
|
|
| 4 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 5 | 254G3.47.011 | Engine Hood |
Загрузка ...
|
|
| 6 | GB/T91-2000-3.2x20 | Split pin 3.2x20 |
Загрузка ...
|
|
| 7 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 8 | GB/T882-1986-B10x32 | Clevis pin with head B10x32 |
Загрузка ...
|
|
| 9 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 10 | 254G3.47.010 | Gas spring bracket rest |
Загрузка ...
|
|
| 11 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 12 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 13 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 14 | 082422 | Gas spring |
Загрузка ...
|
|
| 15 | GB/T97.1-2002-6 | Plain washer 6 |
Загрузка ...
|
|
| 16 | GB/T882-1986-B6x22 | Clevis pin with head B6x22 |
Загрузка ...
|
|
| 17 | GB/T91-2000-2x18 | Split pin 2x18 |
Загрузка ...
|
|
| 18 | 254G3.47.012-1 | Engine Hood |
Загрузка ...
|
|
| 19 | 404-11.47.102 | Lock fixing band |
Загрузка ...
|
|
| 20 | GB/T818-2000-M5x12 | Philips pan head screw M5x12 |
Загрузка ...
|
|
| 21 | 404-11.47.101 | Dustproof cover |
Загрузка ...
|
|
| 22 | 254G3.47.103 | Dustproof cover |
Загрузка ...
|
|
| 23 | 254G3.47.104 | Dustproof cover board |
Загрузка ...
|
|
| 24 | GB/T97.1-2002-6 | Plain washer 6 |
Загрузка ...
|
|
| 25 | GB/T818-2000-M6x16 | Philips pan head screw M6x16 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
