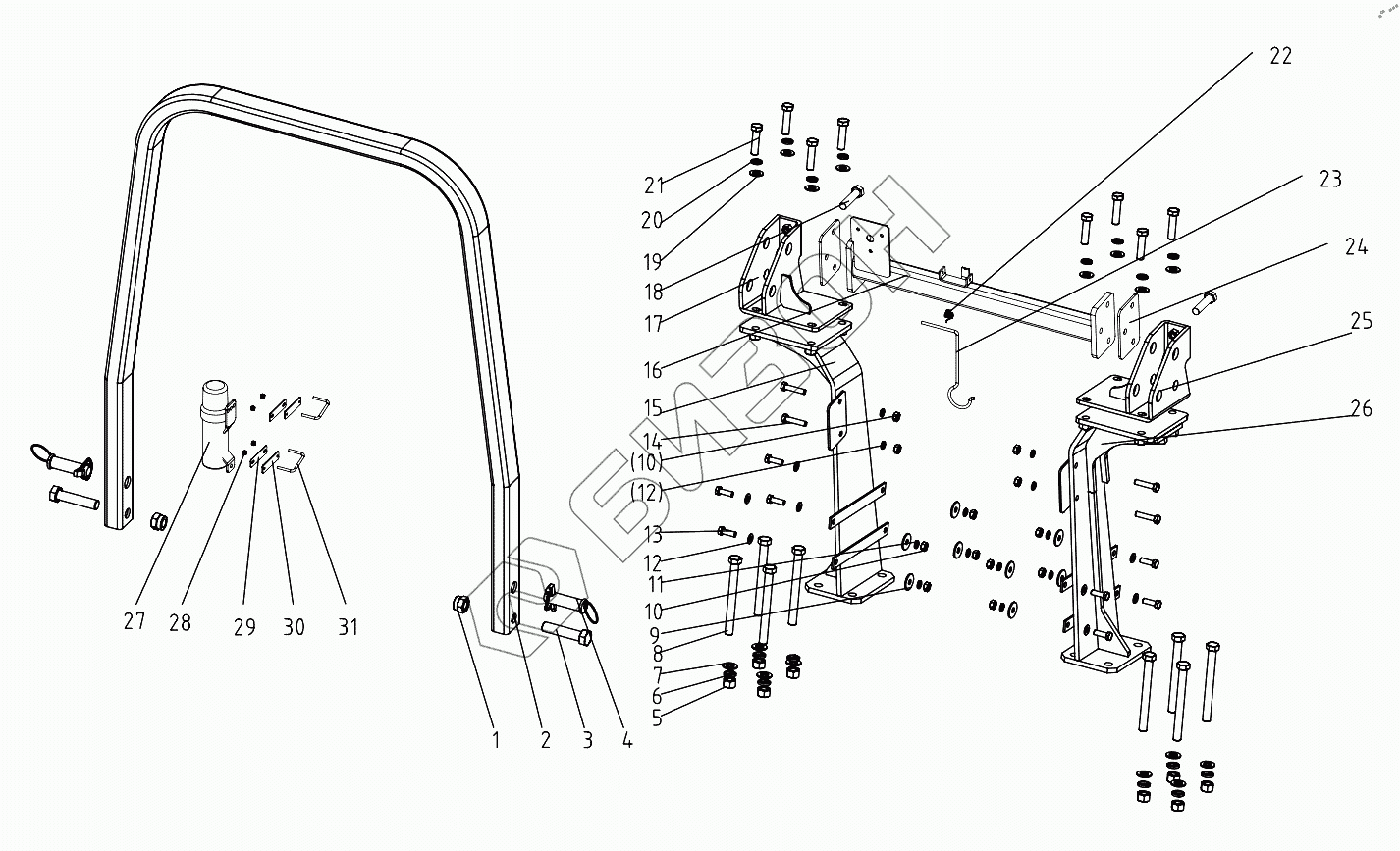

Графический каталог запасных частей к технике: DongFeng 224G3. Safety Frame
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T889.1-2000-M20 | Hex. nut M20 |
Загрузка ...
|
|
| 2 | 254G3.46.101 | Safety Frame |
Загрузка ...
|
|
| 3 | GB/T5782-2000-M20x90 | Hex. head bolt M20x90 |
Загрузка ...
|
|
| 4 | 254G3.46.014 | Lock pin |
Загрузка ...
|
|
| 5 | GB/T6170-2000-M6 | Hex. Nut M6 |
Загрузка ...
|
|
| 6 | GB/T93-1987-16 | Spring Lock washer16 |
Загрузка ...
|
|
| 7 | GB/T97.1-2002-16 | Plain washer 16 |
Загрузка ...
|
|
| 8 | GB/T5782-2000-M16x160 | Hex. head bolt M16x160 |
Загрузка ...
|
|
| 9 | GB/T5287-1985-10 | Plain washer 10 |
Загрузка ...
|
|
| 10 | GB/T6170-2000-M20 | Hex. nut M10 |
Загрузка ...
|
|
| 11 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 12 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 13 | GB/T5783-2000-M10x30 | Hex. head bolt M10x30 |
Загрузка ...
|
|
| 14 | GB/T5782-2000-M10x45 | Hex. head bolt M10x45 |
Загрузка ...
|
|
| 15 | 254G3.46.016 | Left rear column |
Загрузка ...
|
|
| 16 | 254G3.46.015-1 | Rear cross beam |
Загрузка ...
|
|
| 17 | 254G3.46.013 | Left bracket, Safety frame |
Загрузка ...
|
|
| 18 | GB/T5783-2000-M12x65 | Hex. head bolt M12x65 |
Загрузка ...
|
|
| 19 | GB/T97.1-2002-14 | Plain washer 14 |
Загрузка ...
|
|
| 20 | GB/T93-1987-14 | Spring lock washer 14 |
Загрузка ...
|
|
| 21 | GB/T5783-2000-M14x50 | Hex. head bolt M14x50 |
Загрузка ...
|
|
| 22 | 304G2-6.51.311 | Torsional spring |
Загрузка ...
|
|
| 23 | 304G2-6.51.313 | Clasp |
Загрузка ...
|
|
| 24 | 254G3.46.105 | Rubber blanket |
Загрузка ...
|
|
| 25 | 254G3.46.011 | Right bracket, Safety frame |
Загрузка ...
|
|
| 26 | 254G3.46.012 | Right rear column |
Загрузка ...
|
|
| 27 | 254-5.49.103 | Manual Holder |
Загрузка ...
|
|
| 28 | GB/T6182-2000-M8 | Hex. nut M10 |
Загрузка ...
|
|
| 29 | 254G3.46.104 | Rubber blanket |
Загрузка ...
|
|
| 30 | 254G3.46.103 | Fixed plate |
Загрузка ...
|
|
| 31 | 254G3.46.102 | U bolts |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
