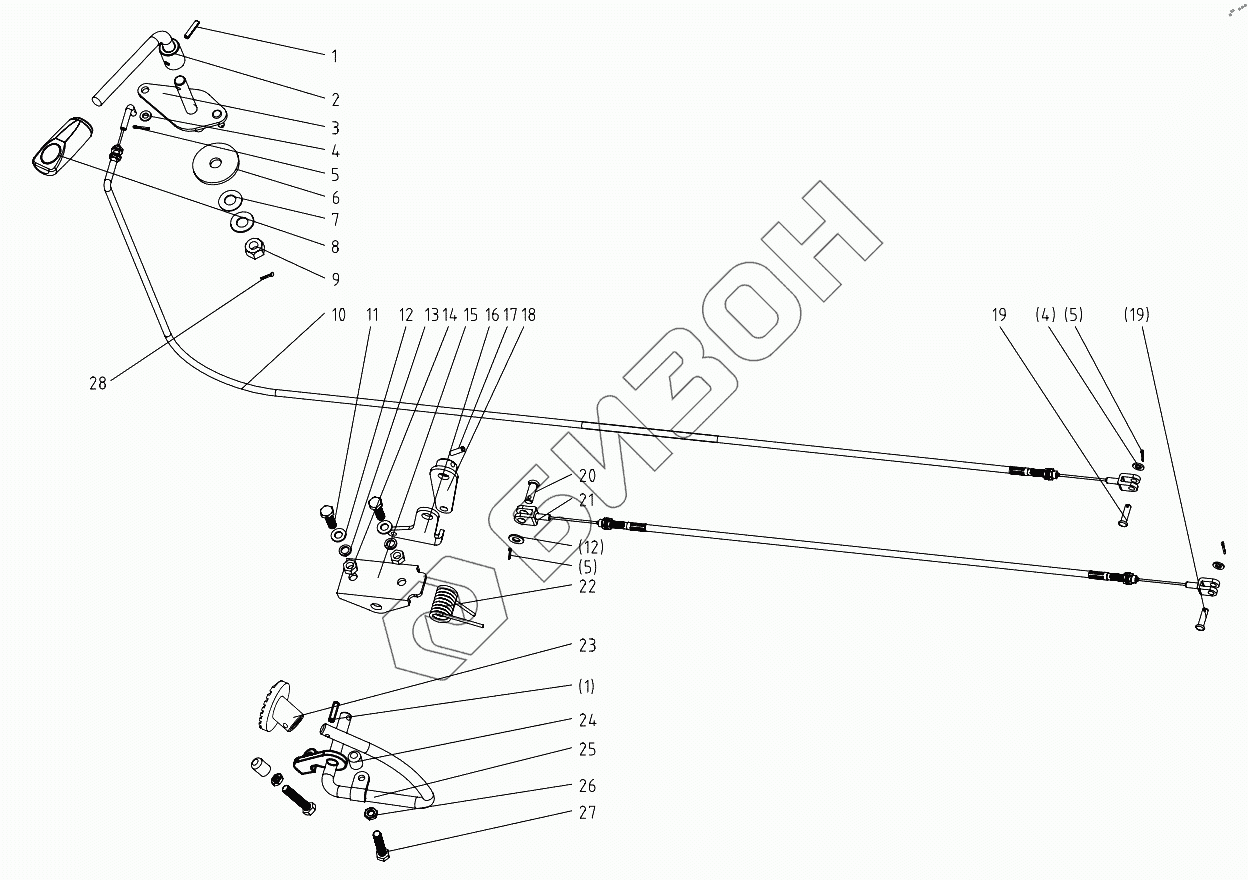

Графический каталог запасных частей к технике: DongFeng 224G3. Throffle Control Mechanism
1
1
2
3
4
4
5
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T879.2-2000-5x22 | Parallel pin 5x22 |
Загрузка ...
|
|
| 2 | 254G3.20.016 | Hand lever |
Загрузка ...
|
|
| 3 | 254G3.20.014 | Operating lever, Hand throttle |
Загрузка ...
|
|
| 4 | GB/T97.1-2002-6 | Plain washer 6 |
Загрузка ...
|
|
| 5 | GB/T91-2000-2x16 | Split pin 2x16 |
Загрузка ...
|
|
| 6 | 300.20A.111 | Friction disc |
Загрузка ...
|
|
| 7 | 300.20A.105 | Disc spring |
Загрузка ...
|
|
| 8 | 504G3.20.011 | Handle |
Загрузка ...
|
|
| 9 | GB/T6178-2000-M10 | Hex. nut M10 |
Загрузка ...
|
|
| 10 | 254G3.20.015 | Hand throttle wire |
Загрузка ...
|
|
| 11 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 12 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 13 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 14 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 15 | 550.20.121-1 | Throttle bracket |
Загрузка ...
|
|
| 16 | 550.20.123-1 | Rocker, Hand throttle |
Загрузка ...
|
|
| 17 | GB/T879-2000-5x20 | Parallel pin 5x20 |
Загрузка ...
|
|
| 18 | 550.20.015-1 | Rocker |
Загрузка ...
|
|
| 19 | GB/T882-1986-B6x22 | Clevis pin with head B6x22 |
Загрузка ...
|
|
| 20 | GB/T882-1986-B6x22 | Clevis pin with head B6x22 |
Загрузка ...
|
|
| 21 | 254G3.20.013 | Foot throttle wire |
Загрузка ...
|
|
| 22 | 550.20.122-1 | Twist spring |
Загрузка ...
|
|
| 23 | 550.20.104-1 | Foot throttle pedal |
Загрузка ...
|
|
| 24 | 550.20.120-1 | Rubber knot |
Загрузка ...
|
|
| 25 | 354-5.20.011 | accelerator pedal |
Загрузка ...
|
|
| 26 | GB/T6172-2000-M8 | Fine thread hex. nut M8 |
Загрузка ...
|
|
| 27 | GB/T5781-2000-M8x40 | Hex. head bolt M8x40 |
Загрузка ...
|
|
| 28 | GB/T91-2000-2.5x20 | Split pin 2.5x20 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
