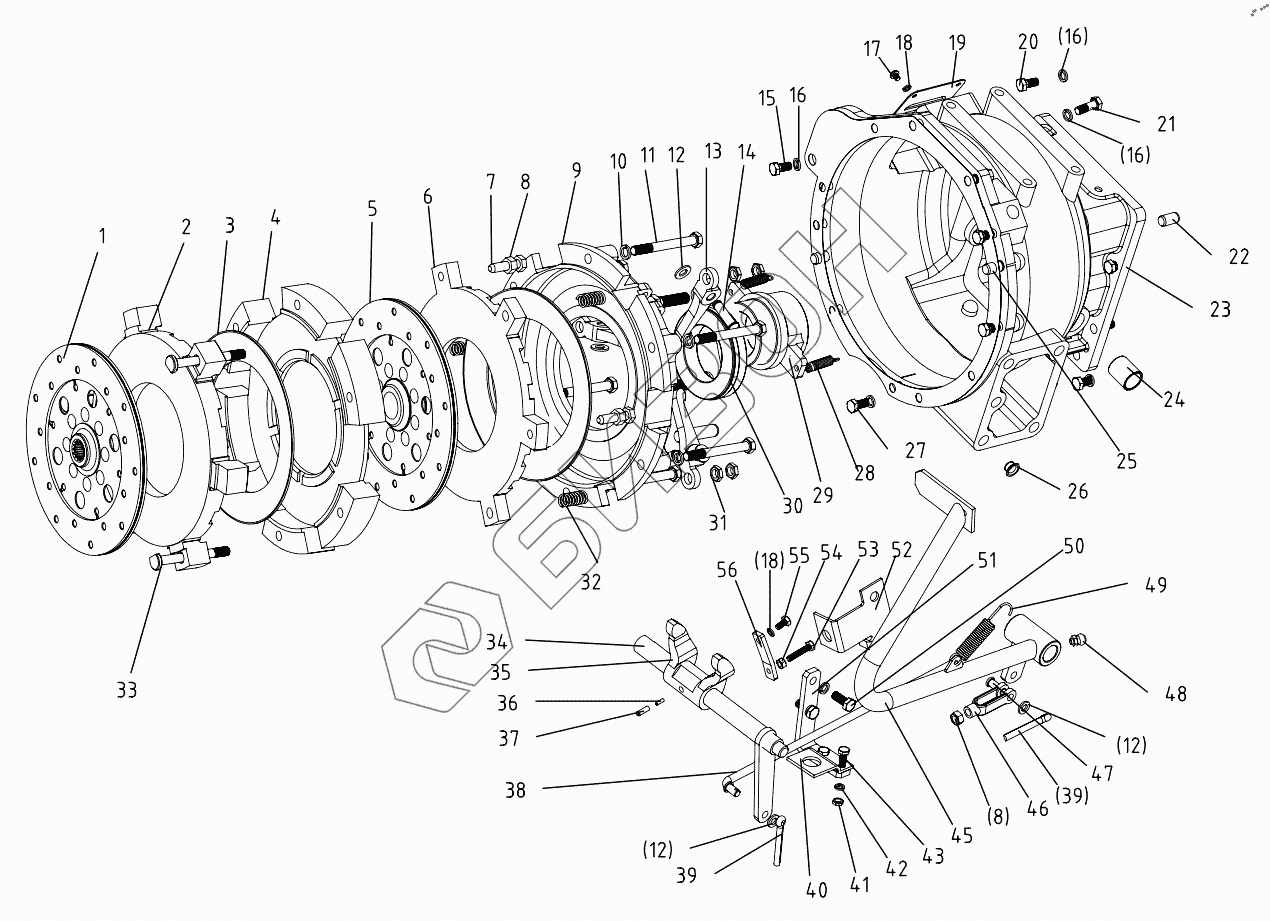

Графический каталог запасных частей к технике: DongFeng 254EC. Clutch
1
2
3
4
5
6
7
8
8
9
10
11
12
12
12
13
14
15
16
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
42
43
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 400-6.21.clutch | 400-6.21.clutch | Clutch parts |
Загрузка ...
|
|
| 1 | 400-6.21.013 | Driven plate,main clutch |
Загрузка ...
|
|
| 2 | 300.21C.103-1 | Pressure plate, main clutch |
Загрузка ...
|
|
| 3 | 300.21A.102-2 | Disc spring |
Загрузка ...
|
|
| 4 | 300.21C.104 | Fixed pressure plate, clutch |
Загрузка ...
|
|
| 5 | 400-6.21.012 | Driven plate, PTO clutch |
Загрузка ...
|
|
| 6 | 300.21C.106-1 | Pressure plate, PTO clutch |
Загрузка ...
|
|
| 7 | 300.21C.113-1 | Adjusting bolt |
Загрузка ...
|
|
| 8 | GB/T6171-2000-M10x1 | Fine thread hex. nut M10x1 |
Загрузка ...
|
|
| 9 | 300.21C.107-1 | Clutch cover |
Загрузка ...
|
|
| 10 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 11 | GB/T5782-2000-M10x90 | Hex. head bolt M10x90 |
Загрузка ...
|
|
| 12 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 13 | 300.21C.116-1 | Main release lever |
Загрузка ...
|
|
| 14 | 300.21B.157 | Clevis pin with head |
Загрузка ...
|
|
| 15 | GB/T5783-2000-M12x50 | Hex. head bolt M12x50 |
Загрузка ...
|
|
| 16 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 17 | GB/T65-2000-M6x16 | Slotted cheese head screw M6x16 |
Загрузка ...
|
|
| 18 | GB/T93-1987-6 | Spring lock washer 6 |
Загрузка ...
|
|
| 19 | 300.37.131-1 | Inspection opening cover |
Загрузка ...
|
|
| 20 | GB/T5783-2000-M12x35 | Hex. head bolt M12x35 |
Загрузка ...
|
|
| 21 | GB/T5783-2000-M12x55 | Hex. head bolt M12x55 |
Загрузка ...
|
|
| 22 | GB/T119-2000-B10x22 | Clevis pin with head B10x22 |
Загрузка ...
|
|
| 23 | 300-6.21.101 | Clutch housing |
Загрузка ...
|
|
| 24 | 300-6.21.116 | Clutch shaft bush |
Загрузка ...
|
|
| 25 | 300.37.154 | Parallel pin |
Загрузка ...
|
|
| 26 | 300.37.180 | Protecting plug, thread hole |
Загрузка ...
|
|
| 27 | GB/T5783-2000-M12x45 | Hex. head bolt M12x45 |
Загрузка ...
|
|
| 28 | 280.21.110 | Return spring,release bearing |
Загрузка ...
|
|
| 29 | 304-6.21.114 | Release bearing seat |
Загрузка ...
|
|
| 30 | 65TNK20 | Release bearing |
Загрузка ...
|
|
| 31 | GB/T6173-2000-M10x1 | Fine thread hex. nut M10x1 |
Загрузка ...
|
|
| 32 | 300.21C.115 | Return spring |
Загрузка ...
|
|
| 33 | 300.21C.114-1 | Adjusting bolt |
Загрузка ...
|
|
| 34 | 280.21.013-A | Release shaft |
Загрузка ...
|
|
| 35 | 280.21.111 | Release fork |
Загрузка ...
|
|
| 36 | GB/T879.1-2000-5x40 | Spring split pin 5x40 |
Загрузка ...
|
|
| 37 | GB/T879.1-2000-8x40 | Spring split pin 8x40 |
Загрузка ...
|
|
| 38 | 280.21.117-1 | Lever release pull rod |
Загрузка ...
|
|
| 39 | GB/T91-2000-3x25 | Split pin 3x25 |
Загрузка ...
|
|
| 40 | 280.21.120 | Clutch sensor bracket |
Загрузка ...
|
|
| 42 | GB/T6172-2000-M8 | Fine thread hex. nut M8 |
Загрузка ...
|
|
| 43 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 44 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 45 | 280.21.015-1 | Pedal weldment |
Загрузка ...
|
|
| 46 | 300.21A.148 | Rod clevis |
Загрузка ...
|
|
| 47 | GB/T882-1986-B10x30 | Clevis pin with head B10x30 |
Загрузка ...
|
|
| 48 | JB/T7940.2-1995-M10x1 | Angle grease nipple 45° Mx1 |
Загрузка ...
|
|
| 49 | 300.21A.147-2 | Extension spring |
Загрузка ...
|
|
| 50 | GB/T5783-2000- M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 51 | 280.21.119-1 | Limit stop |
Загрузка ...
|
|
| 52 | 280.21.122 | safety switch bracket |
Загрузка ...
|
|
| 53 | 300.21C.133 | Adjusting bolt |
Загрузка ...
|
|
| 54 | GB/T6170-2000-M6 | Hex. Nut M6 |
Загрузка ...
|
|
| 55 | GB/T5783-2000-M6x12 | Hex. head bolt M6x12 |
Загрузка ...
|
|
| 56 | 300.21C.131 | board for safety switch |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
