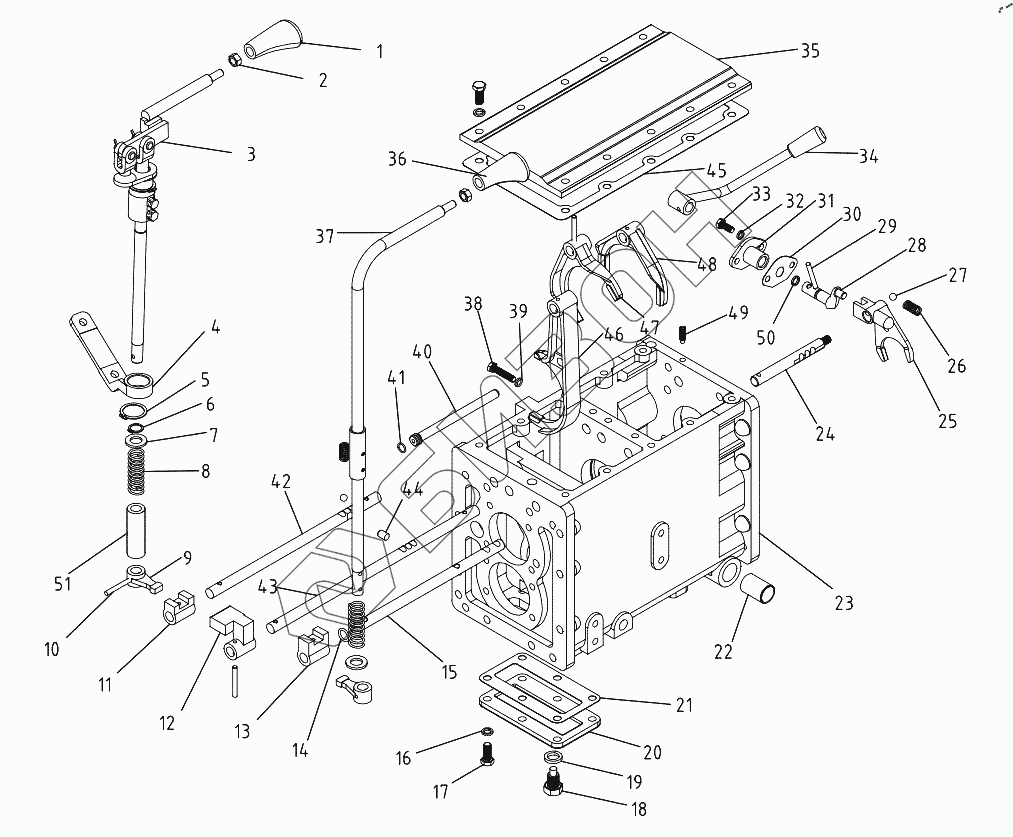

Графический каталог запасных частей к технике: DongFeng 254G2. Gearbox (A)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 304G2.37.015 | Main shift lever handle |
Загрузка ...
|
|
| 2 | GB/T6170-2000-M10 | Hex .nut M10 |
Загрузка ...
|
|
| 3 | 304G2-6.37.011 | Main shift lever |
Загрузка ...
|
|
| 4 | 304G2.37.175 | Fixing sleeve |
Загрузка ...
|
|
| 5 | GB/T894.1-1986-30 | Circlip for shaft 30 |
Загрузка ...
|
|
| 6 | GB/T894.1-1986-16 | Circlip for shaft 16 |
Загрузка ...
|
|
| 7 | GB/T97.1-2002-16 | Plain washer 16 |
Загрузка ...
|
|
| 8 | 304G2.37.118-1 | Pressure spring |
Загрузка ...
|
|
| 9 | 304G2.37.120 | Sliding lever |
Загрузка ...
|
|
| 10 | GB/T879.1-2000-5x26 | Slotted spring pin 5x26 |
Загрузка ...
|
|
| 11 | 304G2.37.121 | III-IV Sliding block |
Загрузка ...
|
|
| 12 | 304G2.37.122 | I-II Sliding block |
Загрузка ...
|
|
| 13 | 304G2.37.128 | Patrol sliding block |
Загрузка ...
|
|
| 14 | GB/T3452.1-1992-15x2.65 | O-ring seal 10.6x2.65 |
Загрузка ...
|
|
| 15 | 304G2.37.129 | Patrol fork shaft |
Загрузка ...
|
|
| 16 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 17 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 18 | 200.38.024 | Oil drain plug |
Загрузка ...
|
|
| 19 | 12.37.149 | Combined seal washer |
Загрузка ...
|
|
| 20 | 300.37.150 | Bottom cover |
Загрузка ...
|
|
| 21 | 300.37.151 | Paper gasket |
Загрузка ...
|
|
| 22 | 200.38.144-3 | Bush |
Загрузка ...
|
|
| 23 | 304G2.37.101 | Gearbox housing |
Загрузка ...
|
|
| 24 | 304G2.37.117 | Range gear shift fork shaft |
Загрузка ...
|
|
| 25 | 200.37.211 | Shift fork, Hi- low speed range |
Загрузка ...
|
|
| 26 | 200.37.127-1 | Shift fork positioning spring |
Загрузка ...
|
|
| 27 | GB/T308-2002-9.5 | Steel ball 9.5 |
Загрузка ...
|
|
| 28 | 200.38.112 | Shifter peg |
Загрузка ...
|
|
| 29 | GB/T879.1-2000-6x28 | Slotted spring pin 6x28 |
Загрузка ...
|
|
| 30 | 200.38.111 | Paper gasket,bush |
Загрузка ...
|
|
| 31 | 200.38.113 | Bush,shifter peg |
Загрузка ...
|
|
| 32 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 33 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 34 | 304G2-6.37.013 | Shift lever high- low speed range |
Загрузка ...
|
|
| 35 | 304G2.37.103 | Gearbox cover |
Загрузка ...
|
|
| 36 | 304G2.37.016 | Patrol shift lever handle |
Загрузка ...
|
|
| 37 | 304G2-6.37.012 | Patrol shift lever |
Загрузка ...
|
|
| 38 | GB/T5783-2000-M12x25 | Hex. head bolt M12x25 |
Загрузка ...
|
|
| 39 | GB3541-83-12 | Washer 12 |
Загрузка ...
|
|
| 40 | 304G2.37.155 | Patrol fork middle shaft |
Загрузка ...
|
|
| 41 | GB/T3452.1-1992-11.2x2.65 | O-ring seal 11.2x2.65 |
Загрузка ...
|
|
| 42 | 304G2.37.127 | Shaft,III-IV shift fork |
Загрузка ...
|
|
| 43 | 304G2.37.126 | Shaft, I-II shift fork |
Загрузка ...
|
|
| 44 | 450.37.102 | Mutual locking plunger |
Загрузка ...
|
|
| 45 | 304G2.37.102 | Paper gasket , gearbox cover |
Загрузка ...
|
|
| 46 | 304G2.37.130 | Patrol fork |
Загрузка ...
|
|
| 47 | 304G2.37.112 | III-IV Fork |
Загрузка ...
|
|
| 48 | 304G2.37.114 | I-II Fork |
Загрузка ...
|
|
| 49 | GB/T75-1985-M8x30 | Blot M8x30 |
Загрузка ...
|
|
| 50 | GB/T3452.1-1992-10.6x2.65 | O-ring seal10.6x2.65 |
Загрузка ...
|
|
| 51 | 304G2.37.179 | Spacer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
