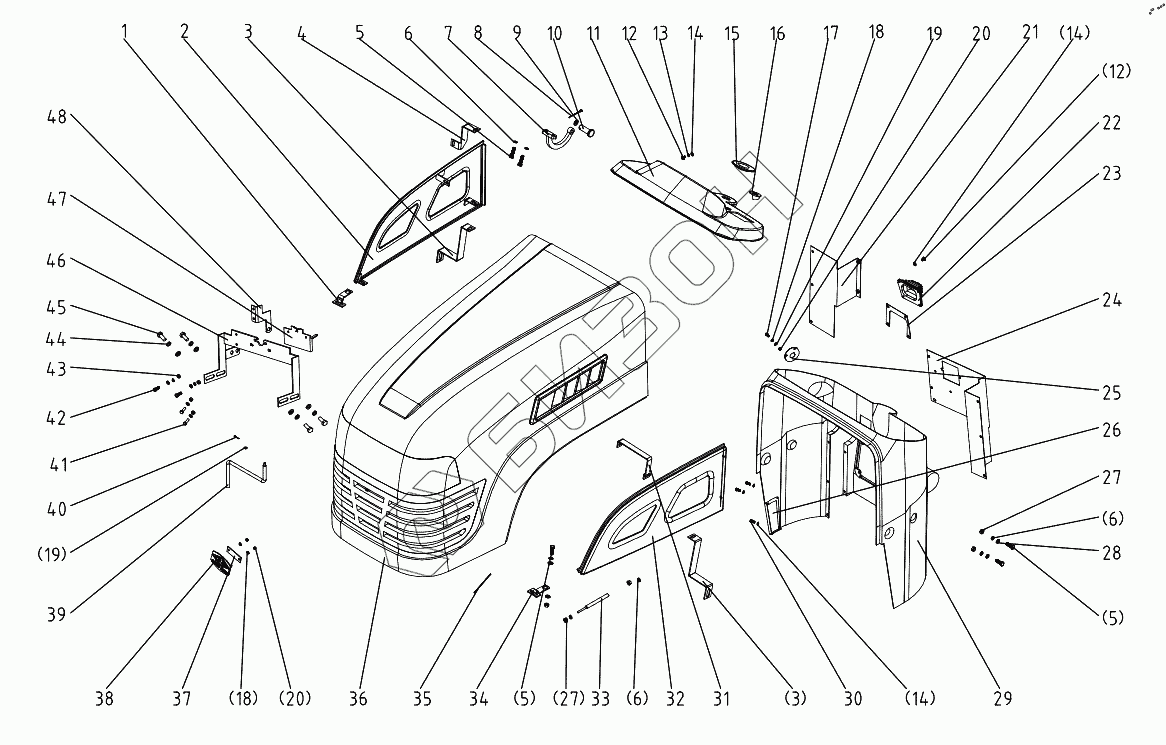

Графический каталог запасных частей к технике: DongFeng 254G2. Hood and Panel

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
5
5
6
6
6
7
8
9
10
11
12
12
13
14
14
14
15
16
17
18
18
19
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 304G2-6E.47.113 Right Hood front immobility boa
Загрузка ...
2 304G2-6E.47.018 Right Hood
Загрузка ...
3 300-6.47.103 Right below setting board
Загрузка ...
4 304G2-6E.47.114 Top right setting board
Загрузка ...
5 GB/T5783-2000-M8x25 Hex. head bolt M8x25
Загрузка ...
6 GB/T93-1987-8 Spring lock washer 8
Загрузка ...
7 304G2-6.47.107 Gemel
Загрузка ...
8 GB/T91-2000-3.2x30 Split pin 3.2x20
Загрузка ...
9 GB/T97.1-2002-10 Plain washer 10
Загрузка ...
10 GB/T882-1986-B10x35 Clevis pin with head B10x35
Загрузка ...
11 304G2-6.47.101A Instrument board
Загрузка ...
12 GB/T818-2000-M6x20 Philips pan head screw M6x20
Загрузка ...
13 GB/T93-1987-6 Spring lock washer 6
Загрузка ...
14 GB/T97.1-2002-6 Plain washer 6
Загрузка ...
15 254G2.47C.109 Rubber ring
Загрузка ...
16 304G2-6.47.103 Rubber sheath
Загрузка ...
17 GB/T818-2000-M5x25 Philips pan head screw M5x25
Загрузка ...
18 GB/T93-1987-5 Spring lock washer 5
Загрузка ...
19 GB/T97.1-2002-5 Plain washer 5
Загрузка ...
20 GB/T6170-2000-M5 Nut M5
Загрузка ...
21 304G2-6.47.014 Right close board solder
Загрузка ...
22 304G2-6.47.106 Dustproof sheath
Загрузка ...
23 304G2-6.47.105 Gearlever baffle
Загрузка ...
24 304G2-6.47.104-1 Wiring setting board
Загрузка ...
25 280.47B.118 Installation plate switch
Загрузка ...
26 304G2-6.47.102 Observe window cover
Загрузка ...
27 GB/T6170-2000-M8 Hex. Nut M8
Загрузка ...
28 GB/T97.1-2002-8 Plain washer 8
Загрузка ...
29 304G2-6.47.013-1 Engine Hood
Загрузка ...
30 GB/T5783-2000-M6x16 Hex.head bolt M6x16
Загрузка ...
31 304G2-6E.47.112 Top left setting board
Загрузка ...
32 304G2-6E.47.017 Left Hood
Загрузка ...
33 QD16-690x290x200-BB Gas spring
Загрузка ...
34 304G2-6E.47.111 Left Hood front immobility board
Загрузка ...
35 550-1.51.101 Airproof piece
Загрузка ...
36 304G2-6E.47.011 Engine Hood
Загрузка ...
37 300.47.113 Scutcheon bracket
Загрузка ...
38 300.47.106A Dong feng scutcheon
Загрузка ...
39 304G2-6.47.109 Hood open haulm
Загрузка ...
40 GB/T91-2000-2x16 Split pin 2x16
Загрузка ...
41 GB/T5783-2000-M6x20 Hex.head bolt M6x20
Загрузка ...
42 GB/T5783-2000-M6x35 Hex.Head bolt M6x35
Загрузка ...
43 GB/T6170-2000-M6 Hex. Nut M6
Загрузка ...
44 GB/T93-1987-10 Spring lock washer 10
Загрузка ...
45 GB/T5783-2000-M10x25 Hex. head bolt M10x25
Загрузка ...
46 304G2-6E.47.015 Lock bracket
Загрузка ...
47 FT650 Hood lock
Загрузка ...
48 304G2-6E.47.108 Immobility
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
