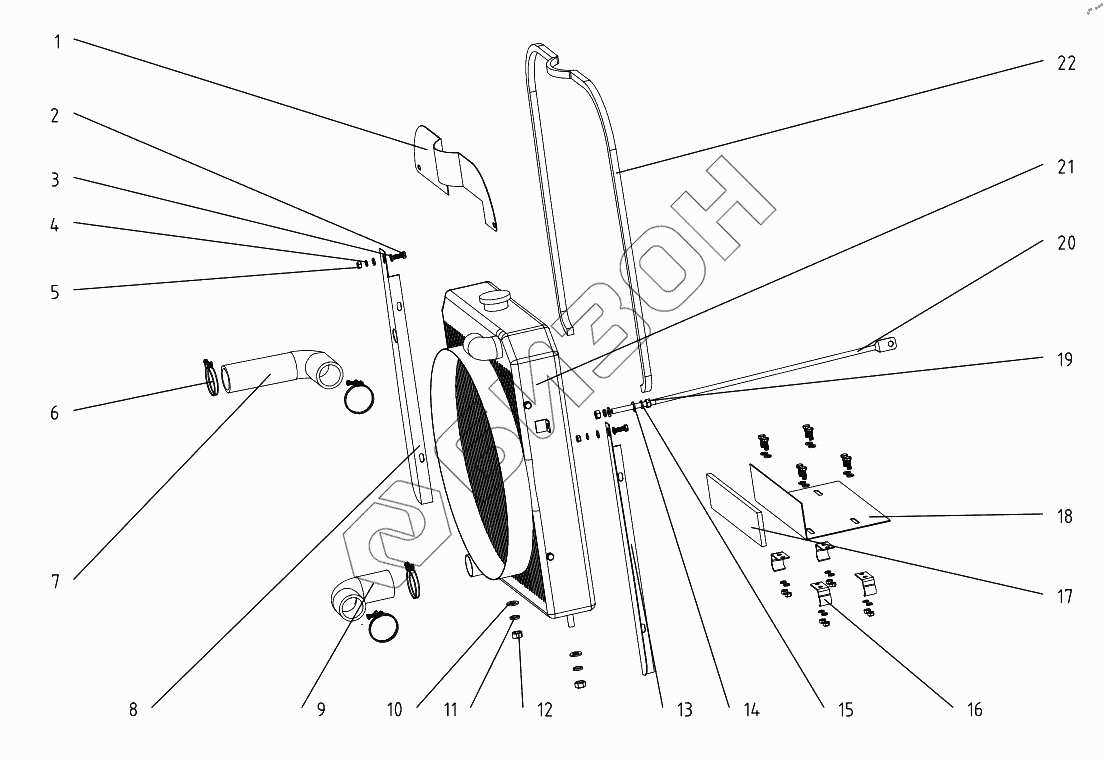

Графический каталог запасных частей к технике: DongFeng 254G2. Radiator

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 304G2-6E.13.107 Up insulation board, radiato
Загрузка ...
2 GB/T5783-2000-M6x16 Hex.head bolt M6x16
Загрузка ...
3 GB/T96.1-2002-6 Plain washer 6
Загрузка ...
4 GB/T93-1987-6 Spring lock washer 6
Загрузка ...
5 GB/T6170-2000-M6 Hex. Nut M6
Загрузка ...
6 JB/T8870-1999- (35-51) Hose clamp 2A (35-51)
Загрузка ...
7 304G2-6E.13.101 Upper water hose
Загрузка ...
8 304G2-6E.13.109 Left insulation board, radiat
Загрузка ...
9 304G2-6E.13.104 Lower water pipe hose
Загрузка ...
10 GB/T97.1-2002-10 Plain washer 10
Загрузка ...
11 GB/T93-1987-10 Spring lock washer 10
Загрузка ...
12 GB/T6170-2000-M10 Hex .nut M10
Загрузка ...
13 304G2-6E.13.106 Right insulation board, radia
Загрузка ...
14 GB/T97.1-2002-8 Plain washer 8
Загрузка ...
15 GB/T93-1987-8 Spring lock washer 8
Загрузка ...
16 304G2-6E.13.105 Spring piece
Загрузка ...
17 304G2-6E.13.103 rubber pad
Загрузка ...
18 304G2-6E.13.108 Down shield board, radiator
Загрузка ...
19 GB/T6170-2000-M8 Hex. Nut M8
Загрузка ...
20 304G2-6E.13.102 Supporting rod, radiator
Загрузка ...
21 304G2-6E.13.011 Radiator
Загрузка ...
22 550-1.51.101 Airproof piece
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
