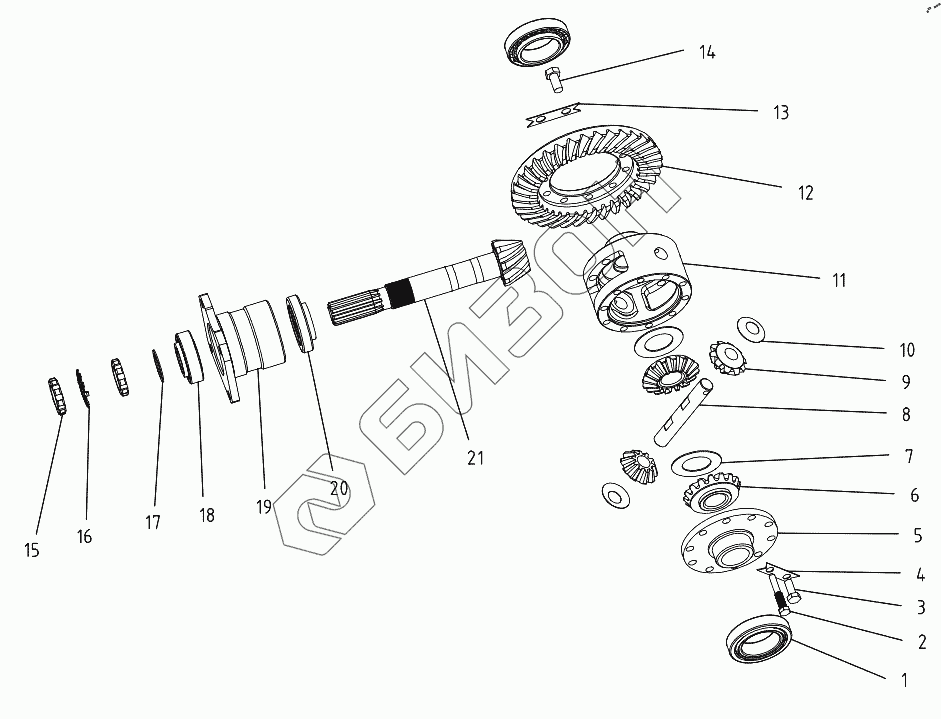

Графический каталог запасных частей к технике: DongFeng 254G2. Rear Axle (A)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 250.38.011 | 250.38.011 | Differtial assembly |
Загрузка ...
|
|
| 1 | GB/T297-1994-32011 | Tapered roller bearing 32011 |
Загрузка ...
|
|
| 2 | 200.38.126 | Fixing bolt, planet gear shaft |
Загрузка ...
|
|
| 3 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 4 | 200.38.125 | Lock piece |
Загрузка ...
|
|
| 5 | 200.38.017 | Differential case cover |
Загрузка ...
|
|
| 6 | 200.38.120 | Half shaft gear |
Загрузка ...
|
|
| 7 | 200.38.123 | Shim halfshaft gear |
Загрузка ...
|
|
| 8 | 300.38.143 | Planet gear shaft |
Загрузка ...
|
|
| 9 | 200.38.119A | Planet gear |
Загрузка ...
|
|
| 10 | 200.38.122A | Planet gear shim |
Загрузка ...
|
|
| 11 | 200.38.018 | Differential case |
Загрузка ...
|
|
| 12 | 250.38.118A | Spiral crown gear |
Загрузка ...
|
|
| 13 | 200.38.149 | Lock piece |
Загрузка ...
|
|
| 14 | GB/T5785-2000-M12x1.5x25 | Hex. head bolt M12x1.5x25 |
Загрузка ...
|
|
| 15 | 200.38.130 | Lock nut |
Загрузка ...
|
|
| 16 | 200.38.131 | Lock washer |
Загрузка ...
|
|
| 17 | 200.38.134 | Lock piece |
Загрузка ...
|
|
| 18 | GB/T297-1994-32207 | Tapered roller bearing 32207 |
Загрузка ...
|
|
| 19 | 250.38.128A | Bearing seat spiral bevel pinion |
Загрузка ...
|
|
| 20 | GB/T297-1994-31307 | Tapered roller bearing 31307 |
Загрузка ...
|
|
| 21 | 304G2.38.110 | Shank-type spiral bevel pinion |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
