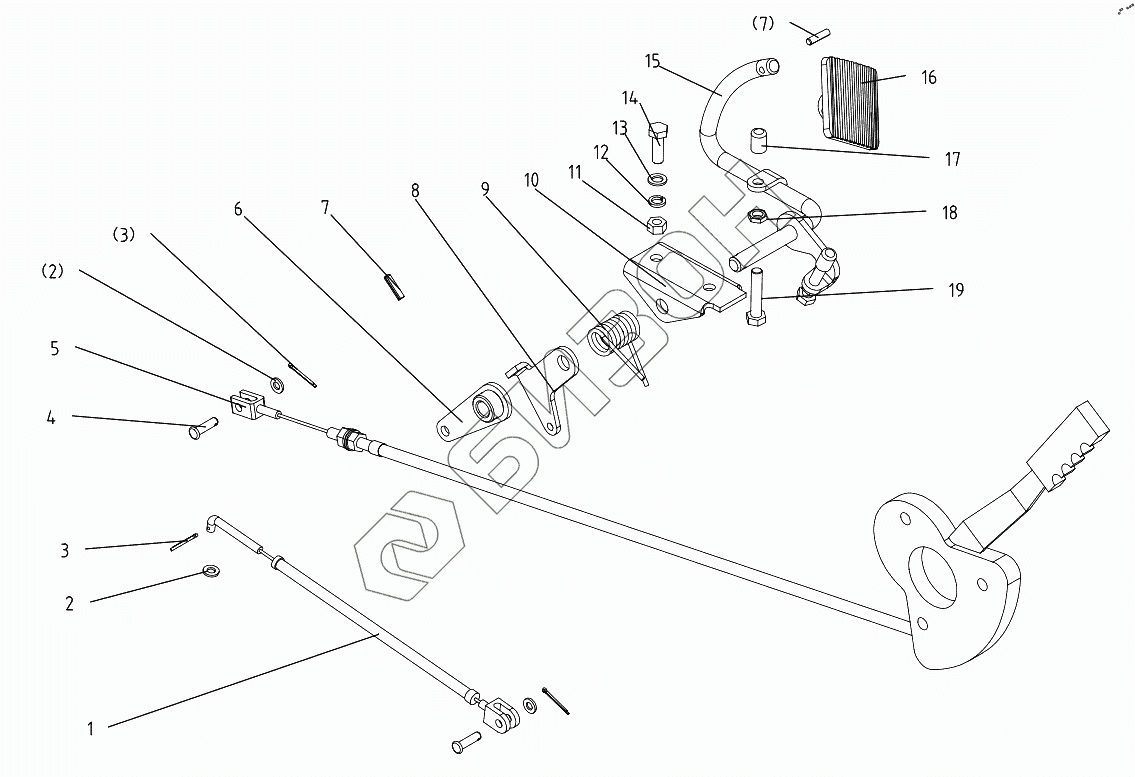

Графический каталог запасных частей к технике: DongFeng 254G2. Throttle Control Mechanism
1
2
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 304G2-6.20.012 | Accelerograph pull weldmen |
Загрузка ...
|
|
| 2 | GB/T97.1-2002-6 | Plain washer 6 |
Загрузка ...
|
|
| 3 | GB/T91-2000-2х16 | Split pin 2x16 |
Загрузка ...
|
|
| 4 | GB/T882-2000-B6х22 | Clevis pin with head B6x22 |
Загрузка ...
|
|
| 5 | 304G2-6.20.011 | Hand throttle |
Загрузка ...
|
|
| 6 | 550.20.015-1 | Rocker |
Загрузка ...
|
|
| 7 | GB/T879-2000-5х20 | Slotted spring pin 5x20 |
Загрузка ...
|
|
| 8 | 550.20.123-1 | Rocker, Hand throttle |
Загрузка ...
|
|
| 9 | 550.20.122-1 | Twist spring |
Загрузка ...
|
|
| 10 | 550.20.121-1 | Throttle bracket |
Загрузка ...
|
|
| 11 | GB/T6170-2000-М8 | Hex. nut M8 |
Загрузка ...
|
|
| 12 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 13 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 14 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 15 | 550.20.021-1 | Pull-rod, pedal axes |
Загрузка ...
|
|
| 16 | 550.20.104-1 | Foot throttle pedal |
Загрузка ...
|
|
| 17 | 550.20.120-1 | Rubber knot |
Загрузка ...
|
|
| 18 | GB/T6172-2000-М8 | Hex. nut M8 |
Загрузка ...
|
|
| 19 | GB/T5781-2000-M8x40 | Hex. head bolt M8x40 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
