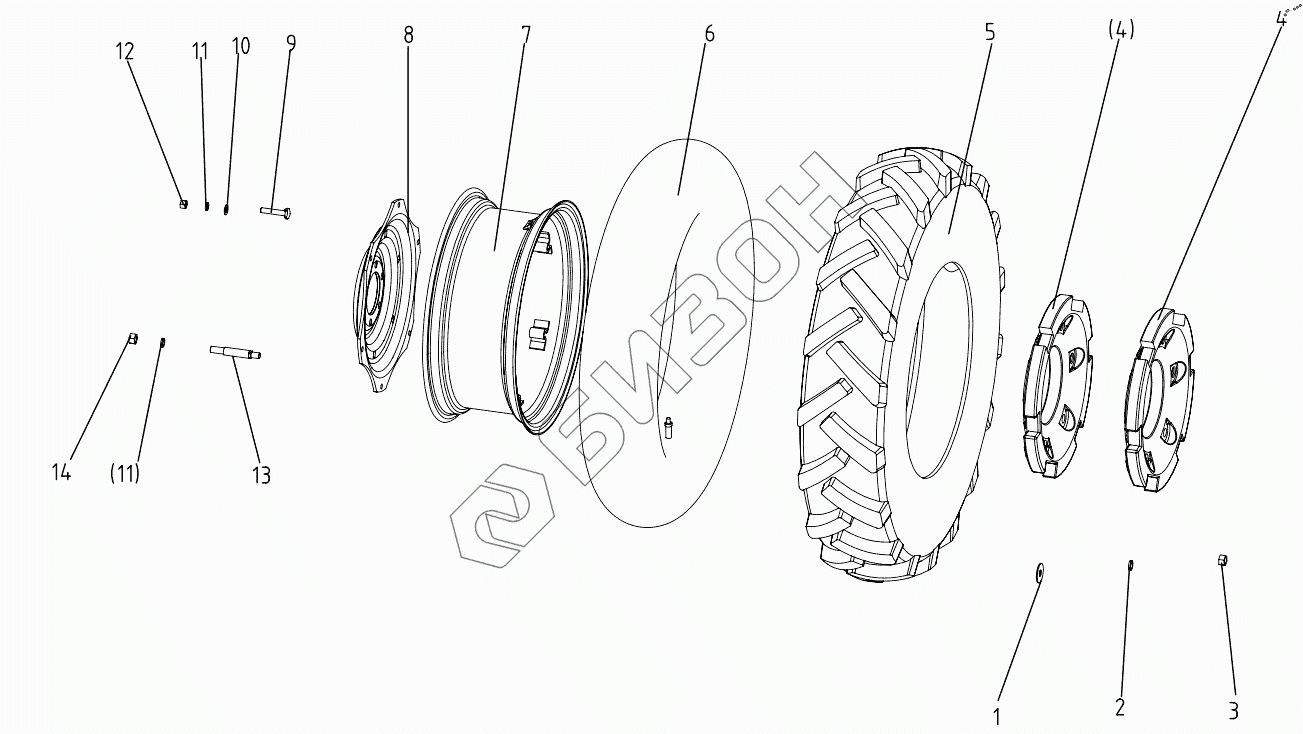

Графический каталог запасных частей к технике: DongFeng 304EC. Drive Wheel (9.5-24)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
9
10
11
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 GB/T96-2002-16 Large plain washer 16
Загрузка ...
2 GB/T93-1987-16 Spring Lock washer16
Загрузка ...
3 GB/T6170-2000-M16 Hex .nut M16
Загрузка ...
4 200.34.103-2 Rear wheel ballast
Загрузка ...
5 GB/T2979-1999-9.5-24 Tire 9.5-24
Загрузка ...
6 GB/T2979-1999-9.5-24 Tube 9.5-24
Загрузка ...
7 300-6.34.020 Wheel rim
Загрузка ...
8 200.34.110-2 Wheel disc
Загрузка ...
9 200.34.115 Attachment bolt
Загрузка ...
10 GB/T97.1-2002-14 Plain washer 14
Загрузка ...
11 GB/T93-1987-14 Spring lock washer 14
Загрузка ...
12 GB/T6176-2000- M14x1.5 Fine thread hex. nut M14x1.5
Загрузка ...
13 300-6.34.104 Bolt for ballast
Загрузка ...
14 GB/T6170-2000-M14 Hex. nut M14
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
