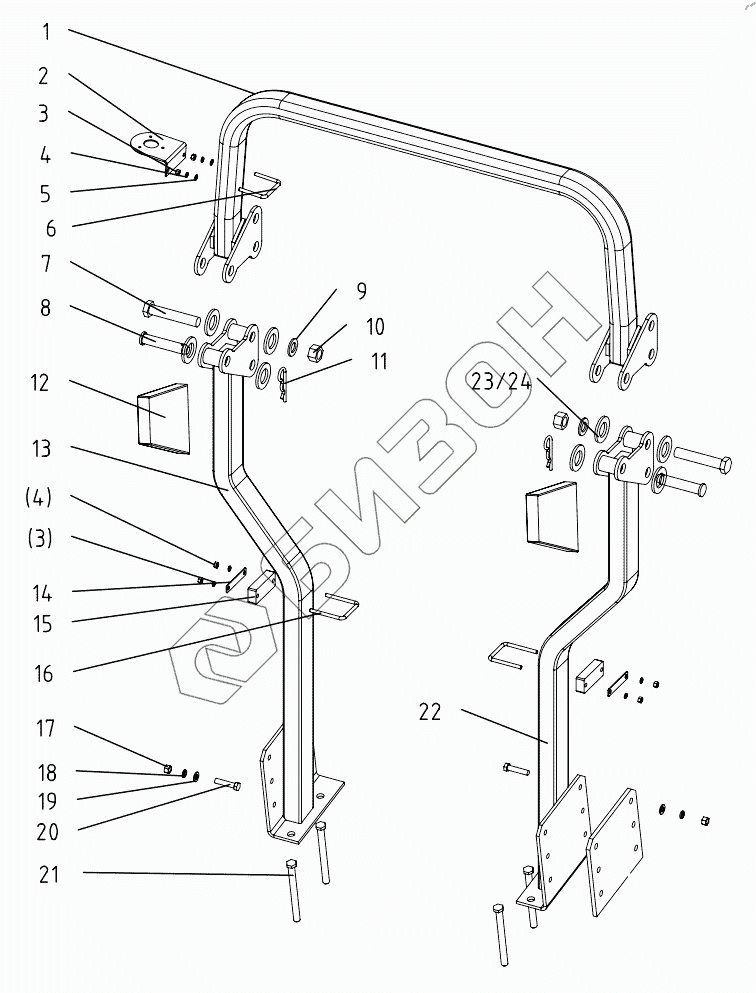

Графический каталог запасных частей к технике: DongFeng 304EC. Folding Safety Frame
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 400-6.46.011 | Upper frame weldment |
Загрузка ...
|
|
| 2 | 400-6.46.108 | Caution light setting plate |
Загрузка ...
|
|
| 3 | GB/T6170-2000- M8 | Hex. nut M8 |
Загрузка ...
|
|
| 4 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 5 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 6 | 400-6.46.109 | U type bolt |
Загрузка ...
|
|
| 7 | 400-6.46.114 | Conneting bolt |
Загрузка ...
|
|
| 8 | 400-6.46.110 | Lock pin |
Загрузка ...
|
|
| 9 | GB/T97.1-2002-24 | Plain washer 24 |
Загрузка ...
|
|
| 10 | GB/T6172-2000-24 | Hex. nut M24 |
Загрузка ...
|
|
| 11 | 300.46D.114 | Spring lock pin |
Загрузка ...
|
|
| 12 | 280.46J.110 | Rubber pad |
Загрузка ...
|
|
| 13 | 400-6.46.012 | Right support frame |
Загрузка ...
|
|
| 14 | 400-6.46.113 | Padding plate |
Загрузка ...
|
|
| 15 | 300-6.46.101 | Rubber mat |
Загрузка ...
|
|
| 16 | 400-6.46.111 | U type bolt (2) |
Загрузка ...
|
|
| 17 | GB/T6170-2000-M12 | Hex. nut M12 |
Загрузка ...
|
|
| 18 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 19 | GB/T97.1-2002-12 | Plain washer 12 |
Загрузка ...
|
|
| 20 | GB/T5783-2000-M12x50 | Hex. head bolt M12x50 |
Загрузка ...
|
|
| 21 | GB/T5782-2000-M16x175 | Hex. head bolt M16x175 |
Загрузка ...
|
|
| 22 | 400-6.46.013 | Left support frame |
Загрузка ...
|
|
| 23 | 300-6.46.102 | Rubber pillow |
Загрузка ...
|
|
| 24 | 300-6.43.103 | Rubber pillow |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
