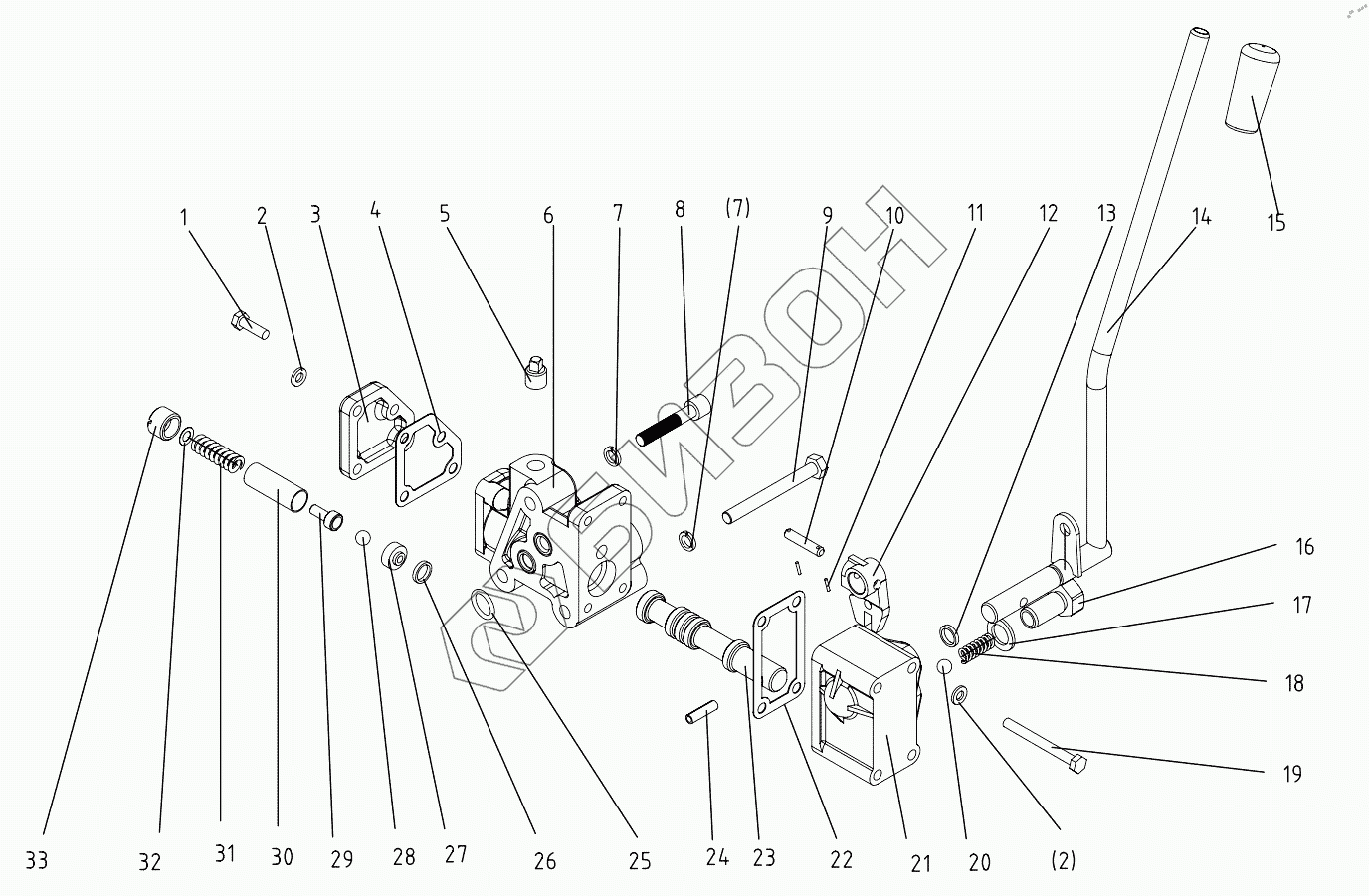

Графический каталог запасных частей к технике: DongFeng 304EC. Hydraulic Oil Distributor
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 300-6.55.001 | 300-6.55.001 | Hydraulic oil distributor |
Загрузка ...
|
|
| 1 | GB/T5783-2000-M6x20 | Hex.head bolt M6x20 |
Загрузка ...
|
|
| 2 | GB/T97.1-2002-6 | Plain washer 6 |
Загрузка ...
|
|
| 3 | 200.55.131 | End cover |
Загрузка ...
|
|
| 4 | 200.55.132 | Paper gasket |
Загрузка ...
|
|
| 5 | GB/T3289.31-1982-R1/4 | Square head oil plug R1/4 |
Загрузка ...
|
|
| 6 | 200.55.126-A | Distributor body |
Загрузка ...
|
|
| 7 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 8 | GB/T70.1-2000-M8x25 | Hex.socked cap screwM8x25 |
Загрузка ...
|
|
| 9 | GB/T5782-2000-M8x75 | Hex. head bolt M8x75 |
Загрузка ...
|
|
| 10 | GB/T880-1986-6x30 | Pin 6x30 |
Загрузка ...
|
|
| 11 | GB/T91-2000-1.6x10 | Split pin 1.6x10 |
Загрузка ...
|
|
| 12 | 200.55.128 | Fork |
Загрузка ...
|
|
| 13 | GB/T3452.1-1992-10.6x1.8 | O-ring seal 10.6x1.8 |
Загрузка ...
|
|
| 14 | 300-6.55.018 | Handle assy |
Загрузка ...
|
|
| 15 | 200.55.149 | Handle |
Загрузка ...
|
|
| 16 | 200.55.129-1 | Positioning bolt |
Загрузка ...
|
|
| 17 | JB/T6013-2000-14 | Copper washer 14 |
Загрузка ...
|
|
| 18 | 200.55.130 | Positioning spring |
Загрузка ...
|
|
| 19 | GB/T5782-2000-M6x60 | Hex. head bolt M6x60 |
Загрузка ...
|
|
| 20 | GB/T308-2002-9.5 | Steel ball 9.5 |
Загрузка ...
|
|
| 21 | 200.55.123 | Fork box |
Загрузка ...
|
|
| 22 | 200.55.125 | Paper gasket |
Загрузка ...
|
|
| 23 | 200.55.127 | Sliding valve |
Загрузка ...
|
|
| 24 | GB/T879.1-2000-6x22 | Slotted spring pin 6x22 |
Загрузка ...
|
|
| 25 | GB/T3452.1-1992-17x2.65 | O-ring seal 15x2.65 |
Загрузка ...
|
|
| 26 | GB/T3452.1-1992-10.6x2.65 | O-ring seal10.6x2.65 |
Загрузка ...
|
|
| 27 | 200.55.138 | Pad |
Загрузка ...
|
|
| 28 | GB/T308-2002-9 | Steel ball dia.9 |
Загрузка ...
|
|
| 29 | 200.55.137 | Ball seat |
Загрузка ...
|
|
| 30 | 200.55.136 | Sleeve |
Загрузка ...
|
|
| 31 | 200.55.135-1 | Safty valve Spring |
Загрузка ...
|
|
| 32 | 200.55.134 | Adjusting shims |
Загрузка ...
|
|
| 33 | 200.55.133 | Plug |
Загрузка ...
|
