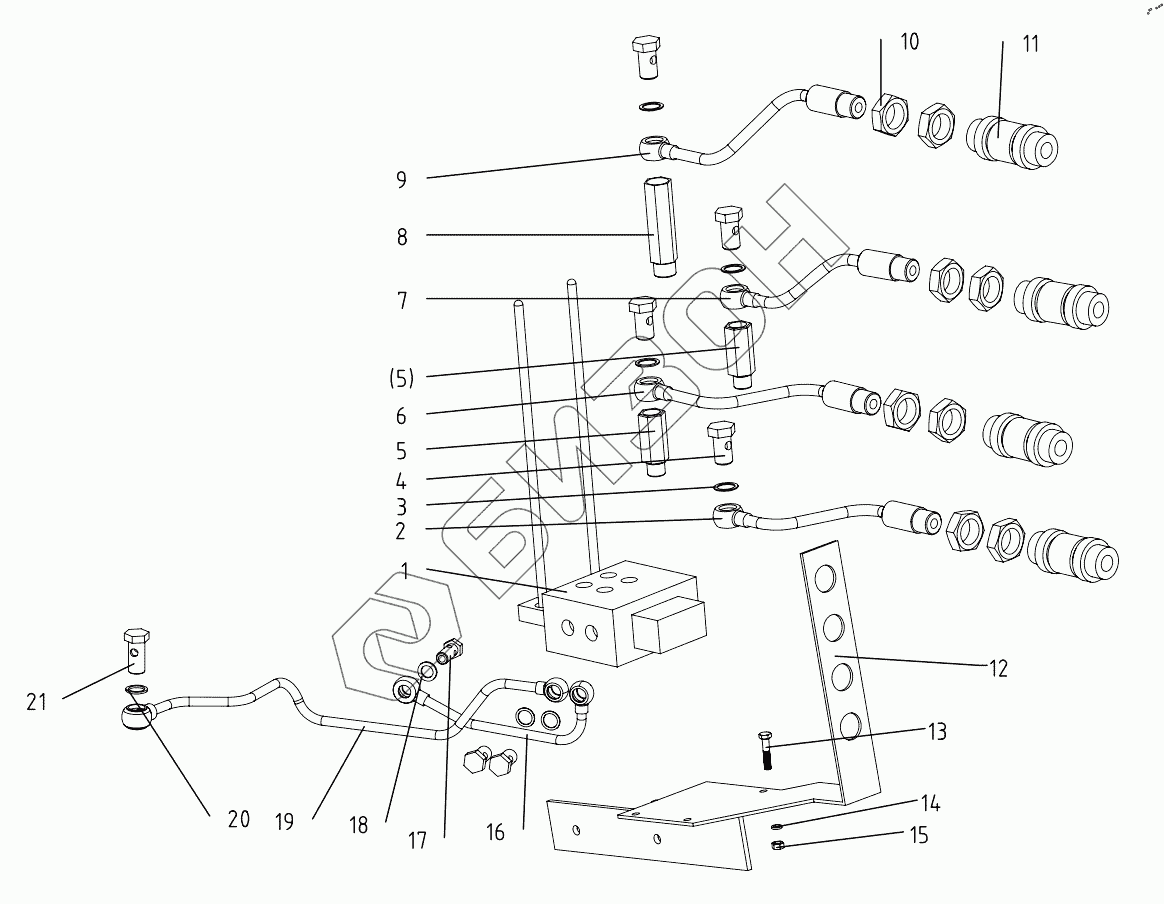

Графический каталог запасных частей к технике: DongFeng 304EC. Sandwich Multiole Control Valve
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ZD-L10E-W-00-1 | Sandwich Multiole Control Val |
Загрузка ...
|
|
| 2 | 304G2-6.61.025 | Out-let pipe (2) |
Загрузка ...
|
|
| 3 | 354.61.102 | Washer |
Загрузка ...
|
|
| 4 | 354.61.101 | Hollow bolt |
Загрузка ...
|
|
| 5 | 254-1.61.101 | Inlet pipe connect |
Загрузка ...
|
|
| 6 | 304G2-6.61.023 | Inlet pipe (2) |
Загрузка ...
|
|
| 7 | 304G2-6.61.021 | Out-let pipe (1) |
Загрузка ...
|
|
| 8 | 304G2-6.61.118 | Inlet pipe connect |
Загрузка ...
|
|
| 9 | 304G2-6.61.019 | Inlet pipe (1) |
Загрузка ...
|
|
| 10 | GB/T6173-2000-M24x2 | Hex. nut M24x2 |
Загрузка ...
|
|
| 11 | Quick change NPT1/2'' | Quick change NPT1/2'' |
Загрузка ...
|
|
| 12 | 304-6E.61.011 | Connecting plant weldment |
Загрузка ...
|
|
| 13 | GB/T5782-2000-M6x55 | Hex. head bolt M6x55 |
Загрузка ...
|
|
| 14 | GB/T93-1987-6 | Spring lock washer 6 |
Загрузка ...
|
|
| 15 | GB/T6170-2000-M6 | Hex. Nut M6 |
Загрузка ...
|
|
| 16 | 254-1.61.013-1 | Distributor inlet pipe |
Загрузка ...
|
|
| 17 | 200.55.124 | Hollow bolt M14x1.5 |
Загрузка ...
|
|
| 18 | JB/T6013-2000-14 | Copper washer 14 |
Загрузка ...
|
|
| 19 | 254-1.61.015-1 | Return pipe weldment |
Загрузка ...
|
|
| 20 | JB/T6013-2000-18 | Washer 18 |
Загрузка ...
|
|
| 21 | 250D.58.118 | Hollow bolt M18x1.5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
