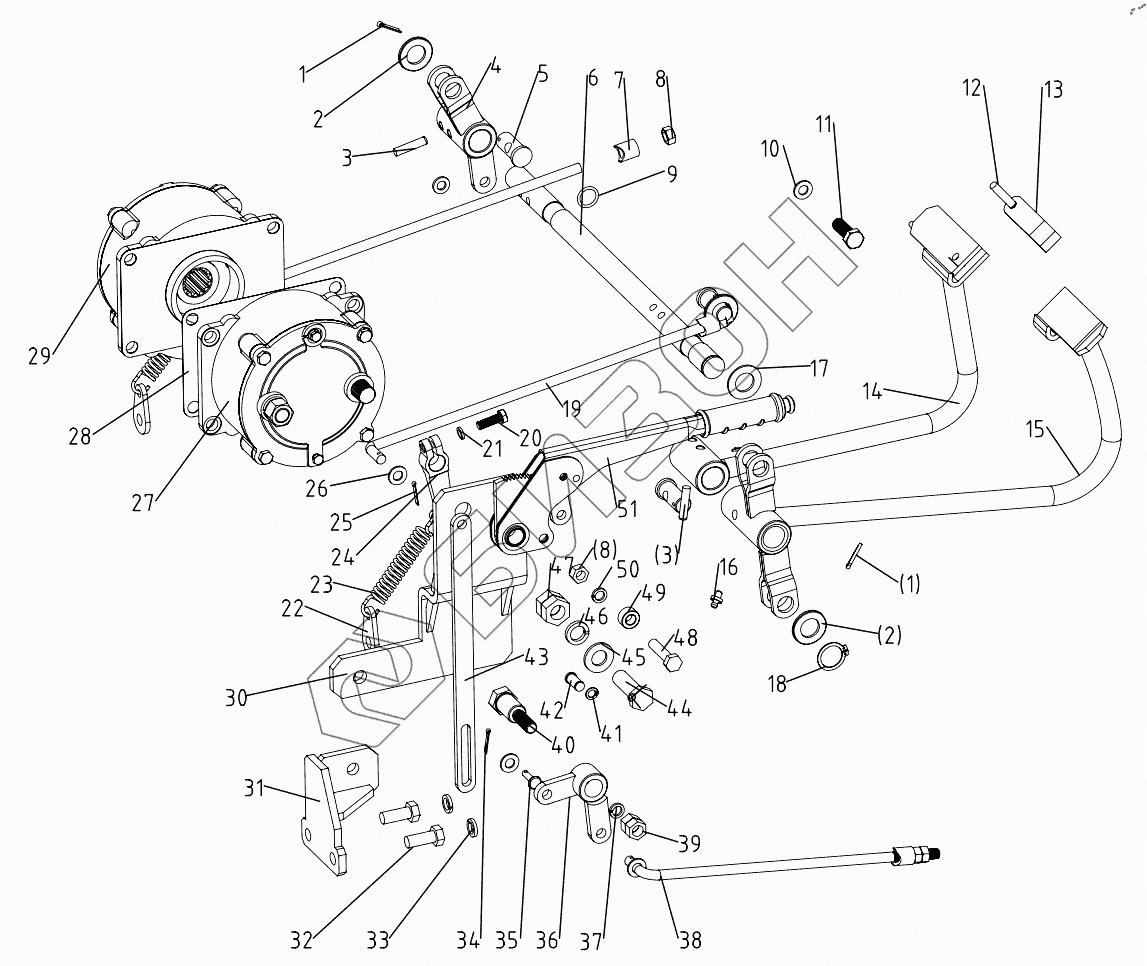

Графический каталог запасных частей к технике: DongFeng 304EC. Shoe Brake operation mechanism
1
1
2
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T91-2000-3.2x28 | Split pin 3.2x28 |
Загрузка ...
|
|
| 2 | GB/T97.1-2002-20 | Plain washer 20 |
Загрузка ...
|
|
| 3 | GB/T879.1-2000-8x40 | Spring split pin 8x40 |
Загрузка ...
|
|
| 4 | 300.43.013 | Rockerarm,left pedal |
Загрузка ...
|
|
| 5 | 200.43.127 | Pull rod pin |
Загрузка ...
|
|
| 6 | 250-1.43.103 | Brake pedal shaft |
Загрузка ...
|
|
| 7 | 200.43.128 | Adjusting sleeve |
Загрузка ...
|
|
| 8 | GB/T6170-2000-M10 | Hex .nut M10 |
Загрузка ...
|
|
| 9 | GB/T3452.1-1992-19x2.65 | O-ring seal 19x2.65 |
Загрузка ...
|
|
| 10 | GB/T3451-1983-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 11 | GB/T5783-2000-M10x20 | Hex.head bolt M10x20 |
Загрузка ...
|
|
| 12 | GB/T879.1-2000-8x18 | Spring split pin 8x18 |
Загрузка ...
|
|
| 13 | 200.43.106 | Interlock piece |
Загрузка ...
|
|
| 14 | 250D.43.012 | Left brake pedal |
Загрузка ...
|
|
| 15 | 300-6.43.017 | Right brake pedal |
Загрузка ...
|
|
| 16 | JB/T7940.2-1995-M10x1 | Angle grease nipple 45° Mx1 |
Загрузка ...
|
|
| 17 | GB/T97.1-2002-24 | Plain washer 24 |
Загрузка ...
|
|
| 18 | GB/T894.1-1986-24 | Circlip for shaft 24 |
Загрузка ...
|
|
| 19 | 200.43.129-1 | Pull rod |
Загрузка ...
|
|
| 20 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 21 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 22 | 200.43.135-1 | Link plate |
Загрузка ...
|
|
| 23 | 200.43.125 | External return spring |
Загрузка ...
|
|
| 24 | 200.43.119-1 | Brake rocker arm |
Загрузка ...
|
|
| 25 | GB/T91-2000-2.5x20 | Split pin 2.5x20 |
Загрузка ...
|
|
| 26 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 27 | 300-6.43.011 | Right brake |
Загрузка ...
|
|
| 28 | 200.43.110 | Paper gasket |
Загрузка ...
|
|
| 29 | 300-6.43.012 | Left brake |
Загрузка ...
|
|
| 30 | 300-6.43.013-1 | Support bord weldment |
Загрузка ...
|
|
| 31 | 250-1.43.014 | Fixed plank weldment |
Загрузка ...
|
|
| 32 | GB/T5783-2000-M12x30 | Hex. head bolt M12x30 |
Загрузка ...
|
|
| 33 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 34 | GB/T91-2000-3.2x20 | Split pin 3.2x20 |
Загрузка ...
|
|
| 35 | GB/T882-1986-B10x22 | Clevis pin with head B10x22 |
Загрузка ...
|
|
| 36 | 250-1.43.015 | Rotate shafte weldment |
Загрузка ...
|
|
| 37 | GB/T97.1-2002-12 | Plain washer 12 |
Загрузка ...
|
|
| 38 | 300-6.43.015 | Hand brake assembled |
Загрузка ...
|
|
| 39 | GB/T6170-2000-M12 | Hex. nut M12 |
Загрузка ...
|
|
| 40 | 250-1.43.102 | Fixed axes |
Загрузка ...
|
|
| 41 | GB/T894.1-1986-10 | Circlip for shaft 10 |
Загрузка ...
|
|
| 42 | 450.43.137 | Brake bar clevis pin |
Загрузка ...
|
|
| 43 | 300-6.43.018 | Erect brake bar |
Загрузка ...
|
|
| 44 | GB/T5783-2000-M16x50 | Hex. head bolt M16x50 |
Загрузка ...
|
|
| 45 | GB/T97.1-2002-16 | Plain washer 16 |
Загрузка ...
|
|
| 46 | GB/T93-1987-16 | Spring Lock washer16 |
Загрузка ...
|
|
| 47 | GB/T6170-2000-M16 | Hex .nut M16 |
Загрузка ...
|
|
| 48 | GB/T5783-2000-M10x45 | Hex. head bolt M10x45 |
Загрузка ...
|
|
| 49 | 450.43.106 | Cushion |
Загрузка ...
|
|
| 50 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 51 | 300-6.43.014 | Hand brake mechanism |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
