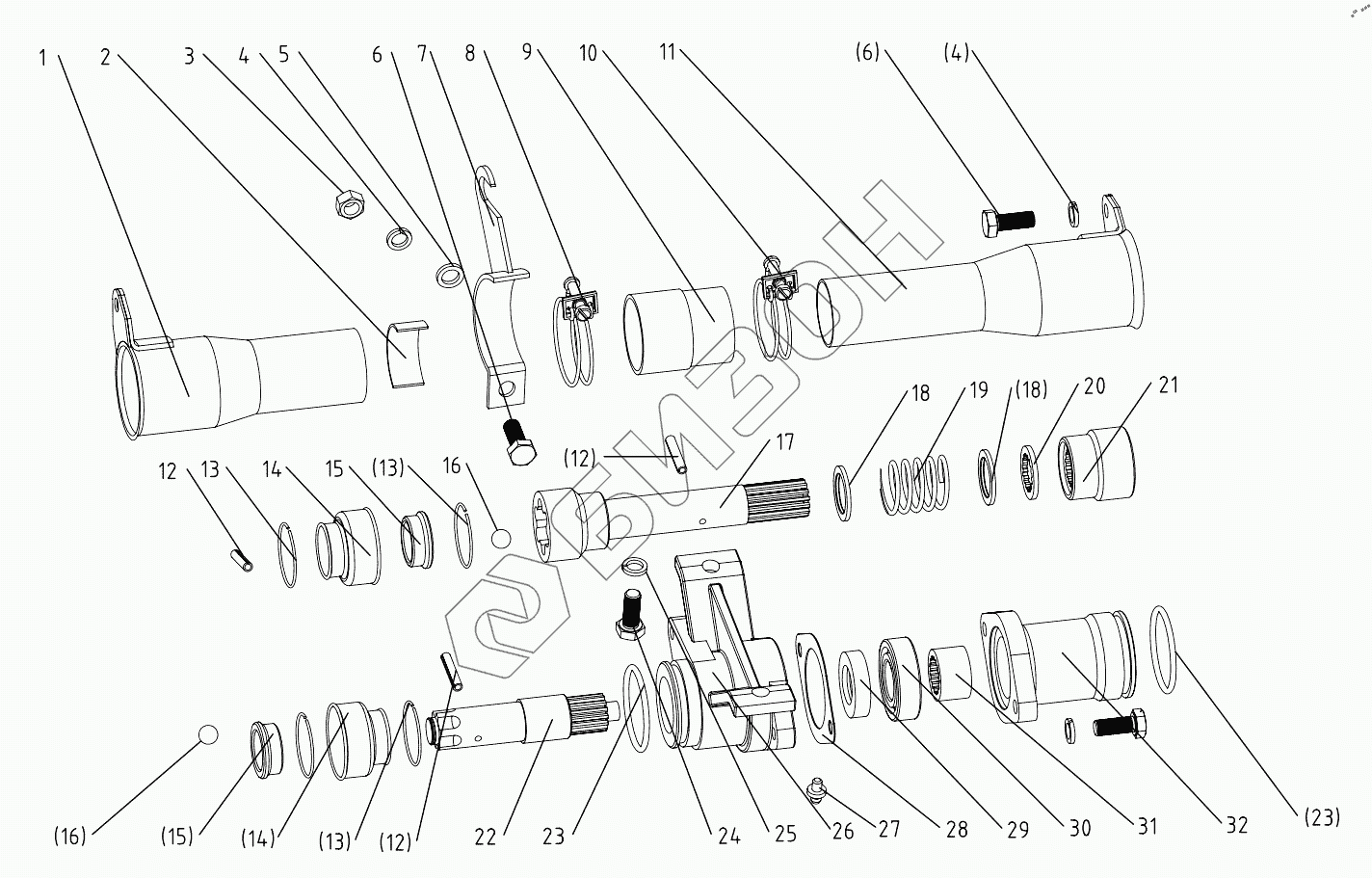

Графический каталог запасных частей к технике: DongFeng 304EC. Transmission shaft
1
2
3
4
4
5
6
6
7
8
9
10
11
12
12
12
13
13
13
14
14
15
15
16
16
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 304.36.012 | Front housing |
Загрузка ...
|
|
| 2 | 304.36.114 | Rubber pad |
Загрузка ...
|
|
| 3 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 4 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 5 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 6 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 7 | 304.36.013-1 | Fixing bracket |
Загрузка ...
|
|
| 8 | 304.36.014 | Hoop 53 |
Загрузка ...
|
|
| 9 | 304.36.103 | Seal sleeve |
Загрузка ...
|
|
| 10 | 304.36.015 | Hoop 48 |
Загрузка ...
|
|
| 11 | 304.36.016 | Rear housing |
Загрузка ...
|
|
| 12 | GB/T879.1-2000- 4x30 | Slotted spring pin 4x30 |
Загрузка ...
|
|
| 13 | GB/T3081-1982-I-1.4 | Steel wire I-1.4 |
Загрузка ...
|
|
| 14 | 304.36.108 | Rubber cover |
Загрузка ...
|
|
| 15 | 304.36.101 | Support sleeve |
Загрузка ...
|
|
| 16 | GB/T308-2002-9 | Steel ball dia.9 |
Загрузка ...
|
|
| 17 | 304-6.36.011 | Transmission shaft |
Загрузка ...
|
|
| 18 | 304.36.104 | Blocking ring (2) |
Загрузка ...
|
|
| 19 | 304.36.105-1 | Spring |
Загрузка ...
|
|
| 20 | 304.36.106 | Seal blocking ring |
Загрузка ...
|
|
| 21 | 304.36.107 | Rear connecting-sleeve |
Загрузка ...
|
|
| 22 | 304A .36.107 | Rear mid-shaft |
Загрузка ...
|
|
| 23 | GB/T3452.1-1992-48.7x3.55 | O-ring seal 48.7x3.55 |
Загрузка ...
|
|
| 24 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 25 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 26 | 304.36.109 | Mid-shaft seat |
Загрузка ...
|
|
| 27 | GB/T1152-1995- M10x1 | Grease cup M10x1 |
Загрузка ...
|
|
| 28 | 304.36.110 | Paper gasket |
Загрузка ...
|
|
| 29 | HG4-692-67-PG25x42x10 | Oil seal PG25x42x10 |
Загрузка ...
|
|
| 30 | GB/T276-1994-60205 | Ball bearing with shields 60205 |
Загрузка ...
|
|
| 31 | 304.36.113 | Connecting sleeve |
Загрузка ...
|
|
| 32 | 304A.36.106 | Mid-shaft housing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
