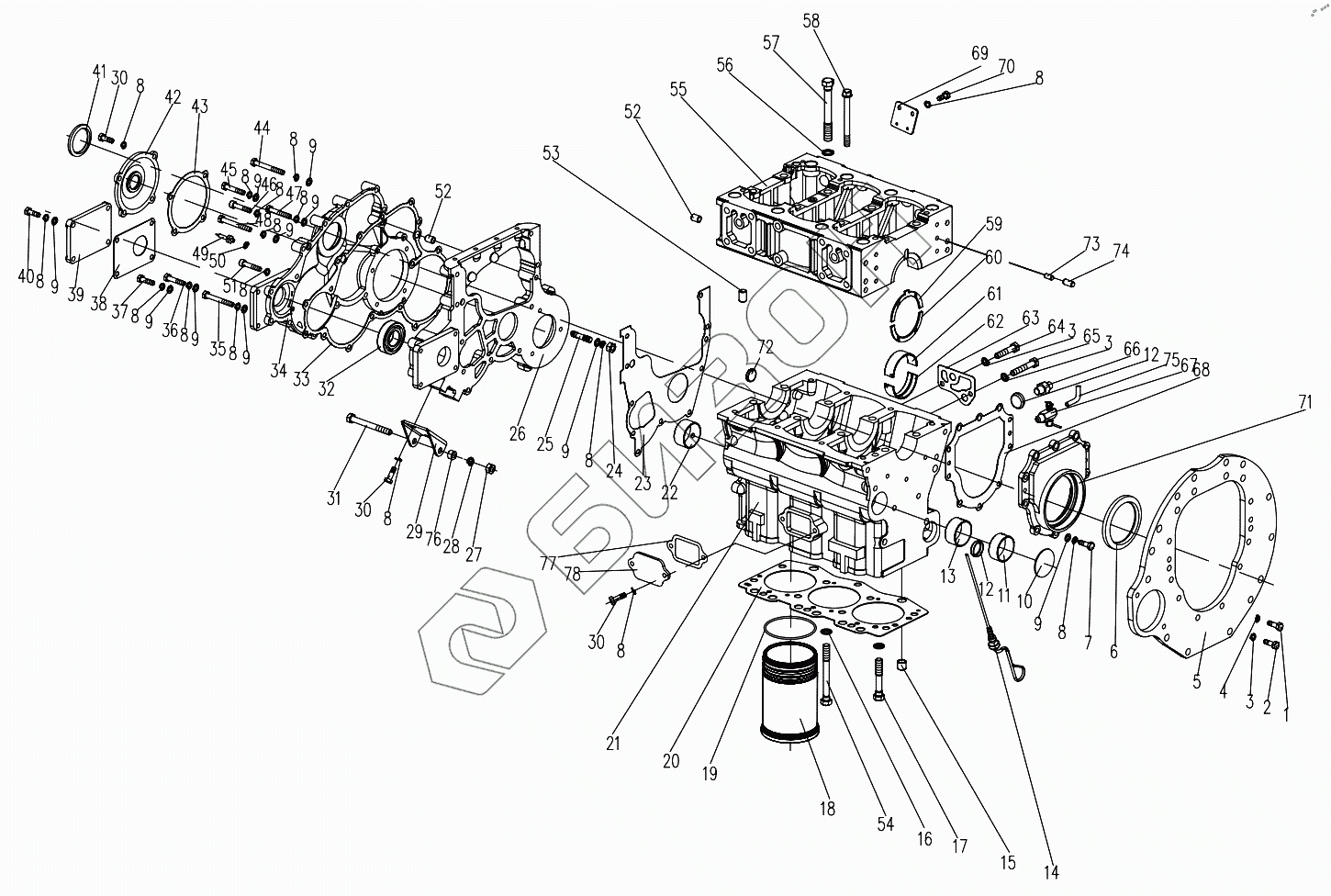

Графический каталог запасных частей к технике: DongFeng 304G2. Cylinder Block and Gear Case Assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
4
5
6
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
Позиция на иллюстрации Заводской номер детали Название детали Цена
ZN390TE-03025B ZN390TE-03025B Push-rod chamber cover
Загрузка ...
N85-19005 N85-19005 Push-rod chamber cover gasket
Загрузка ...
CZ475Q-120009 CZ475Q-120009 Generator bracket cushion
Загрузка ...
1 GB/T5782-2000- M10x25 Bolt M10x25
Загрузка ...
2 GB/T5782-2000- M12x25 Bolt M12x25
Загрузка ...
3 GB/T859-1987-12 Washer 12
Загрузка ...
4 GB/T859-1987-10 Washer 10
Загрузка ...
5 N390T-03012F Flywheel housing
Загрузка ...
6 HG4-692-67-DL85x110x12 Oil seal DL85x110x12
Загрузка ...
7 GB/T5783-2000-M8x25 Hex. head bolt M8x25
Загрузка ...
8 GB/T859-1987-8 Washer 8
Загрузка ...
9 GB/T848-1985-8 Washer 8
Загрузка ...
10 N85-03108 Expansion plug
Загрузка ...
11 4L88-031009A Camshaft rear bushing
Загрузка ...
12 N85-03102 Expansion plug30
Загрузка ...
13 4L88-031012 Camshaft middle bushing
Загрузка ...
14 N390T-03301A Oil dipstick
Загрузка ...
15 N85-03017 Cylinder head locating sleeve
Загрузка ...
16 N85-03014 Cylinder head bolt washer
Загрузка ...
17 N85-03015-2 Long cylinder head bolt
Загрузка ...
18 ZN390TE-03003 Cylinder liner
Загрузка ...
19 N90-03002 Water seal ring
Загрузка ...
20 ZN390TE-03013 Cylinder head gasket
Загрузка ...
21 N390T-03101 Cylinder block
Загрузка ...
22 4L88-031012 (A) Camshaft bushing
Загрузка ...
23 N85-12001 Gear case gasket
Загрузка ...
24 GB/T6170-2000-M8 Hex. Nut M8
Загрузка ...
25 GB/T899-1988-M8x35 Bolt M8x35
Загрузка ...
26 N85T-12002 Gear case
Загрузка ...
27 GB/T6170-2000-M10 Hex .nut M10
Загрузка ...
28 GB/T93-1987-10 Spring lock washer 10
Загрузка ...
29 N390T-12007 (C) Generator bracket
Загрузка ...
30 GB/T5782-2000-M8x20 Bolt M8x20
Загрузка ...
31 GB/T5782-2000-M10x90 Hex. head bolt M10x90
Загрузка ...
32 GB/T276-1982-6007 Bearing 6007
Загрузка ...
33 N85T-12003 Gear case cover gasket
Загрузка ...
34 N85T-12004 Gear case cover
Загрузка ...
35 GB/T5782-2000-M8x65 Bolt M8x65
Загрузка ...
36 GB/T5782-2000-M8x40 Bolt M8x40
Загрузка ...
37 GB/T5782-2000-M8x30 Bolt M8x30
Загрузка ...
38 N85T-12010 Hydraulic pump cover gasket
Загрузка ...
39 N85T-12009 Hydraulic pump cover
Загрузка ...
40 GB/T5782-2000-M8x25 Bolt M8x25
Загрузка ...
41 GB/T9877-2008-DR52x72x12 Oil seal DR52x72x12
Загрузка ...
42 N485T-12005 Gear case front cover
Загрузка ...
43 N485T-12006 Gear case front cover gasket
Загрузка ...
44 GB/T5782-2000-M8x80 Hex. head bolt M8x80
Загрузка ...
45 GB/T5782-2000-M8x45 Bolt M8x45
Загрузка ...
46 GB/T70-1985-M8x55 Inner hexagon cylindrical bolt M8x55
Загрузка ...
47 GB/T5782-2000-M8x50 Bolt M8x50
Загрузка ...
48 GB/T5782-2000-M8x75 Hex. head bolt M8x75
Загрузка ...
49 N85T-12008 T.D.C. pointer
Загрузка ...
50 GB/T859-1987-6 Washer 6
Загрузка ...
51 GB/T70-1985-M8x20 Inner hexagon cylindrical bolt M8x20
Загрузка ...
52 N85-03001 Gear case locating sleeve
Загрузка ...
53 N85T-03110 Dowel pin
Загрузка ...
54 N85-03016-2 Short cylinder head bolt
Загрузка ...
55 N390T-03115 Monolithic main shaft cover
Загрузка ...
56 N85-03105 Main shaft cover bolt washer
Загрузка ...
57 N85T-03107 Main shaft cover bolt
Загрузка ...
58 N85T-03108 Main bearing cap bolt
Загрузка ...
59 N85-03007 Crankshaft thrust plate (lower)
Загрузка ...
60 N85-03009 Crankshaft thrust plate (upper)
Загрузка ...
61 N85-03006 Main bearing shell (lower)
Загрузка ...
62 N85-03008 Main bearing shell (upper)
Загрузка ...
63 N85T-03020 Lubricating oil filter gasket
Загрузка ...
64 GB/T5782-2000-M10x35 Bolt M10x35
Загрузка ...
65 GB/T5782-2000-M10x70 Bolt M10x70
Загрузка ...
66 N85-03004 Oil pressure sensor
Загрузка ...
67 ZN390TE-03200 Water draining cock
Загрузка ...
68 N85T-03005 Rear oil seal cover gasket
Загрузка ...
69 N390T-03024C Fuel filter support
Загрузка ...
70 GB/T5783-2000-M8x20 Hex. head bolt M8x20
Загрузка ...
71 N85T-03010 Rear oil seal cover
Загрузка ...
72 N85-03111 Blocking plug
Загрузка ...
73 GB/T119-2000- B8x16 Pin B8x16
Загрузка ...
74 GB/T119-2000- B10x22 Pin B10x22
Загрузка ...
75 ZN390T-03202 Water draining cock pipe
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
