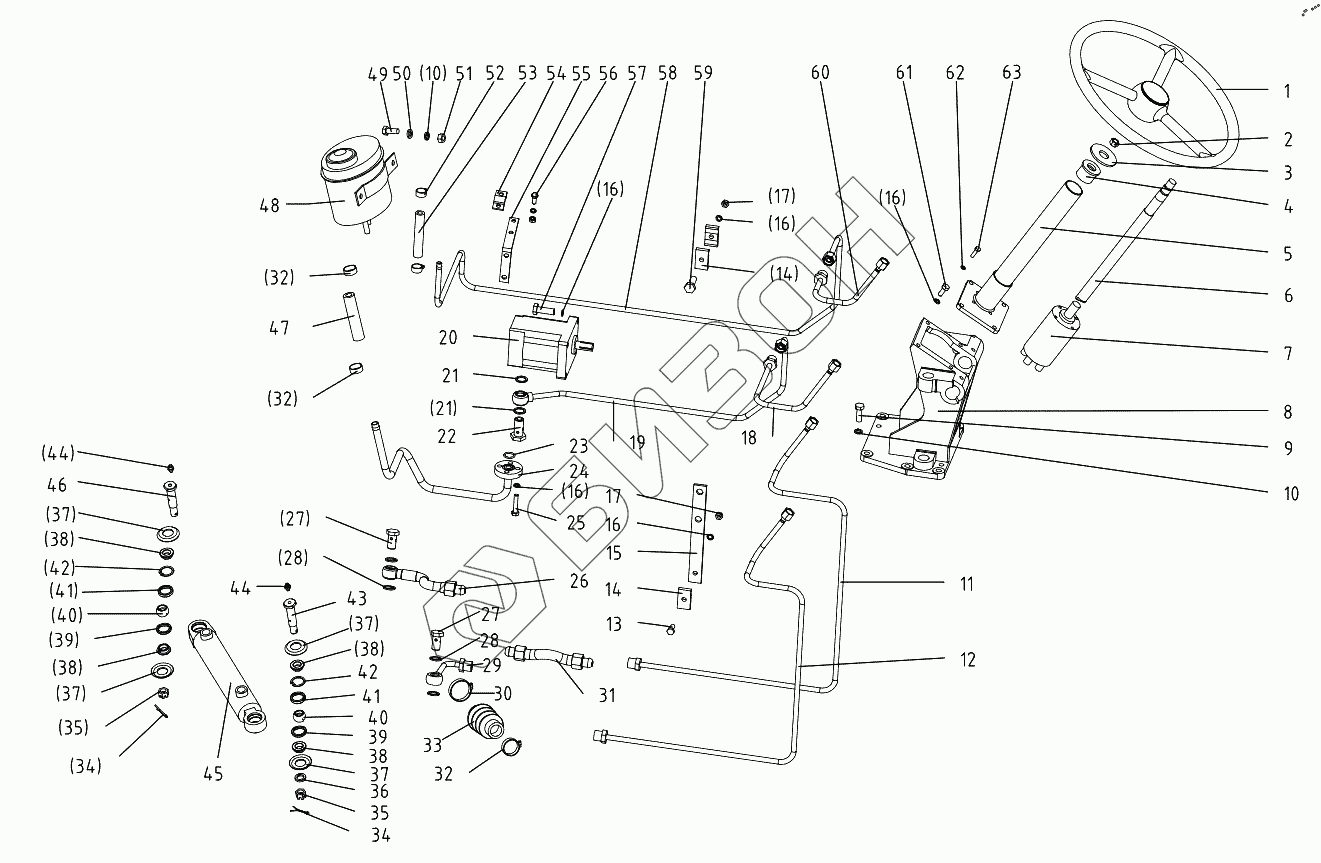

Графический каталог запасных частей к технике: DongFeng 304G2. Full Hydraulic Power Steering Gear
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
16
16
16
16
17
17
18
19
20
21
21
22
23
24
25
26
27
27
28
28
29
30
31
32
32
32
33
34
34
35
35
36
37
37
37
37
38
38
38
38
39
39
40
40
41
41
42
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
57
57
58
59
60
61
62
63
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200.40.015 | Steering wheel assy |
Загрузка ...
|
|
| 2 | GB/T6173-2000-M16x1.5 | Hex. nut M16x1.5 |
Загрузка ...
|
|
| 3 | GB/T97.2-2002-16 | Plain washer 16 |
Загрузка ...
|
|
| 4 | 304.40.112 | Rubber sleeve |
Загрузка ...
|
|
| 5 | 304G2-6.40.014 | Steering column weldment |
Загрузка ...
|
|
| 6 | 304G2-6.40.116 | Steering shaft |
Загрузка ...
|
|
| 7 | 109-1-50-Ca | Full hydraulic steering gear |
Загрузка ...
|
|
| 8 | 304G2-6.40.012 | Bracket weldment |
Загрузка ...
|
|
| 9 | GB/T5783-2000-M10x35 | Hex. head bolt M10x35 |
Загрузка ...
|
|
| 10 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 11 | 304G2-6.40.032 | Steering cylinder pipe (2) |
Загрузка ...
|
|
| 12 | 304G2-6.40.031 | Steering cylinder pipe (1) |
Загрузка ...
|
|
| 13 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 14 | 304G2-6.40.126 | Pipe nip (2) |
Загрузка ...
|
|
| 15 | 304G2-6.40.125 | Pipe nip (1) |
Загрузка ...
|
|
| 16 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 17 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 18 | 304G2-6.40.026 | Oil delivery pipe weldment,rear part |
Загрузка ...
|
|
| 19 | 304G2-6.40.025 | Oil delivery pipe weldment,front part |
Загрузка ...
|
|
| 20 | HLCB-D04/04F1BR | Constant flow pump |
Загрузка ...
|
|
| 21 | JB982-1977-18 | Washer 16 |
Загрузка ...
|
|
| 22 | 250D.58.118-M18x1.5 | Hollow bolt M18x1.5 |
Загрузка ...
|
|
| 23 | GB/T3542.1-1992-18x2.65 | O-ring seal 18x2.65 |
Загрузка ...
|
|
| 24 | 304G2-6E.40.023 | Inlet pipe assy |
Загрузка ...
|
|
| 25 | GB/T5783-2000-M8x40 | Hex. head bolt M8x40 |
Загрузка ...
|
|
| 26 | 250D.40.014 | Hose assy |
Загрузка ...
|
|
| 27 | 250D.40.150-M16x1.5 | Hollow bolt M16x1.5 |
Загрузка ...
|
|
| 28 | JB982-1977-16 | Washer 16 |
Загрузка ...
|
|
| 29 | 284C.40.017 | Extended pipe |
Загрузка ...
|
|
| 30 | JB/T8870-99-2A (44-64) | Hoop 2A (44-64) |
Загрузка ...
|
|
| 31 | 304.40A.017 | Hose assy |
Загрузка ...
|
|
| 32 | JB/T8870-99-2A (44-64) | Hoop 2A (13-20) |
Загрузка ...
|
|
| 33 | 304.40A.132 | Rubber jacket |
Загрузка ...
|
|
| 34 | GB/T91-2000-3.2x24 | Split pin 3.2x24 |
Загрузка ...
|
|
| 35 | GB/T6181-1986-M14x1.5 | Hex. nut M14x1.5 |
Загрузка ...
|
|
| 36 | GB/T93-1987-14 | Spring lock washer 14 |
Загрузка ...
|
|
| 37 | 304.40.128 | Dustproof cover |
Загрузка ...
|
|
| 38 | 304.40.130 | Circlip stop ring |
Загрузка ...
|
|
| 39 | 304.40.125 | Lower ball seat |
Загрузка ...
|
|
| 40 | 304.40.129 | Ball connector |
Загрузка ...
|
|
| 41 | 304.40.126 | Upper ball saet |
Загрузка ...
|
|
| 42 | GB/T983.0-2000-30 | Circlip for shaft 30 |
Загрузка ...
|
|
| 43 | 254G2.40A.130 | Pin |
Загрузка ...
|
|
| 44 | JB/T7940.2-1995-M10x1 | Angle grease nipple 45° Mx1 |
Загрузка ...
|
|
| 45 | 254G2.40A.039 | Steering cylinder assy |
Загрузка ...
|
|
| 46 | 304.40.127 | Pin |
Загрузка ...
|
|
| 47 | JB/T6015-1992-10-200 | Hose 10-200 |
Загрузка ...
|
|
| 48 | 254G2.40.015-1 | Oil tank |
Загрузка ...
|
|
| 49 | GB/T5783-2000 | Болт M12x35 Zn.D |
Загрузка ...
|
|
| 50 | GB/T97.1-2002 | Plain washer 16 |
Загрузка ...
|
|
| 51 | GB/T6170-2000 | Hex .nut M24 |
Загрузка ...
|
|
| 52 | JB/T8870-99 | Hoop 2A (16-20) |
Загрузка ...
|
|
| 53 | JB/T6015-1992 | Hose 13-200 |
Загрузка ...
|
|
| 54 | 304A.40.104 | Pressure base plate |
Загрузка ...
|
|
| 55 | 304G2-6E.40.144 | Board of vitta stator |
Загрузка ...
|
|
| 57 | GB/T5783-2000 | Болт M12x35 Zn.D |
Загрузка ...
|
|
| 57 | GB/T5783-2000 | Болт M12x35 Zn.D |
Загрузка ...
|
|
| 58 | 304G2-6E.40.028 | Oil delivery pipe-rear part |
Загрузка ...
|
|
| 59 | GB/T5783-2000 | Болт M12x35 Zn.D |
Загрузка ...
|
|
| 60 | 304G2-6.40.029 | Oil delivery pipe-front part |
Загрузка ...
|
|
| 61 | GB/T5783-2000 | Болт M12x35 Zn.D |
Загрузка ...
|
|
| 62 | GB/T93-1987 | Шайба 16 Zn.D |
Загрузка ...
|
|
| 63 | GB/T5783-2000 | Болт M12x35 Zn.D |
Загрузка ...
|
