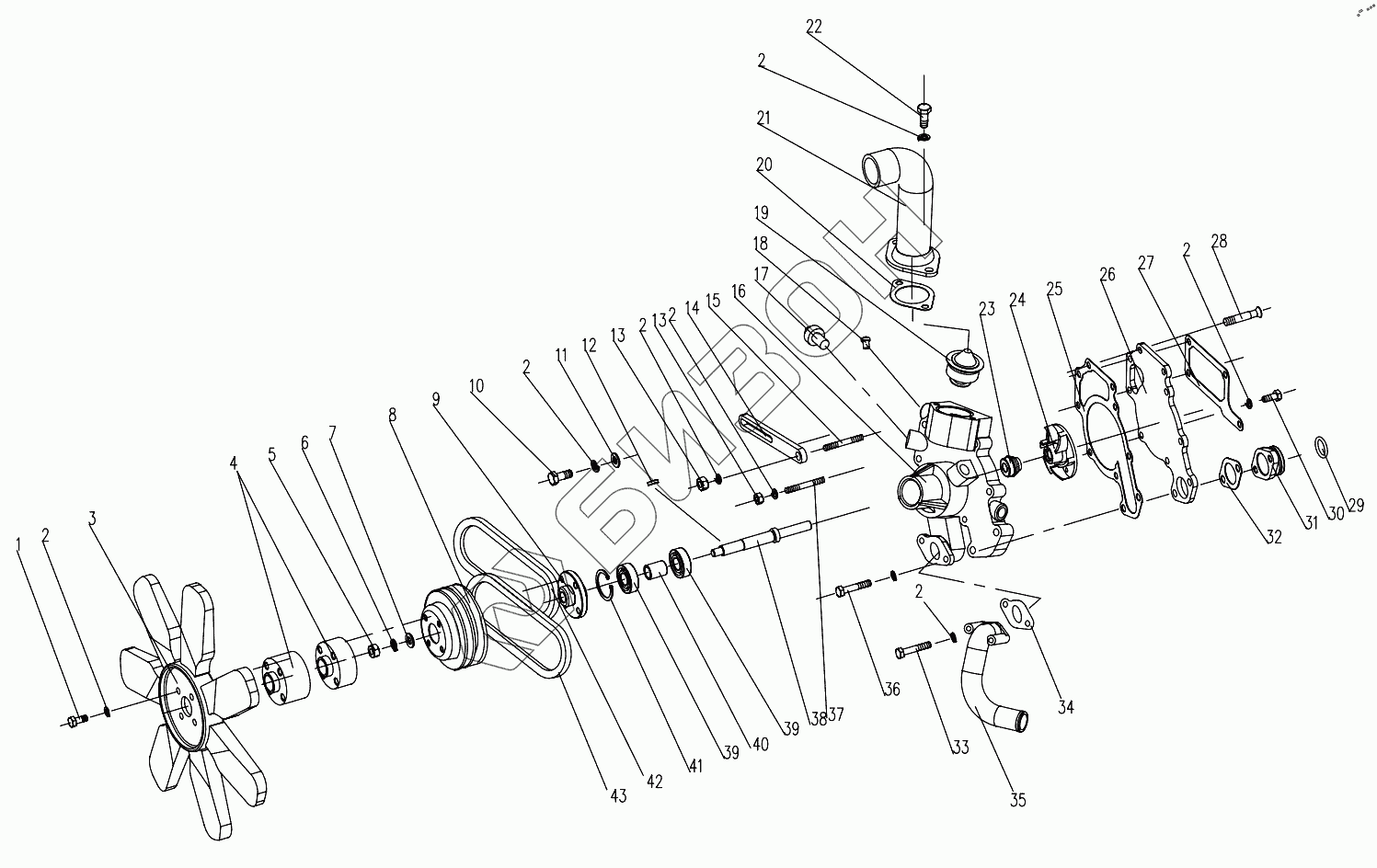

Графический каталог запасных частей к технике: DongFeng 304G2. Water Pump and Fan Assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 GB/T5783-2000-M8x85 Bolt M8x85
Загрузка ...
2 GB/T859-1987-8 Washer 8
Загрузка ...
3 CC490Q-080012 Cooling fan
Загрузка ...
4 N390T-08020 (B) Fan pad
Загрузка ...
5 GB/T6170-2000-M10 Hex .nut M10
Загрузка ...
6 GB/T859-1987-10 Washer 10
Загрузка ...
7 GB/T97.1-2002-10 Plain washer 10
Загрузка ...
8 N390T-08011 (A) Water pump pulley
Загрузка ...
9 N485T-08012 Water pump pulley housing
Загрузка ...
10 GB/T5783-2000-M8x25 Hex. head bolt M8x25
Загрузка ...
11 GB/T97.1-2002-8 Plain washer 8
Загрузка ...
12 GB/T1099-2003-4x36 Key 4x36
Загрузка ...
13 GB/T6170-2000-M8 Hex. Nut M8
Загрузка ...
14 N390T-08018C Bracing
Загрузка ...
15 GB/T898-1976-M8x50 Stud M8x50
Загрузка ...
16 N85T-08004E Water pump housing
Загрузка ...
17 CZ475Q-170006 Plug
Загрузка ...
18 N390T-03025A Stuffy cover
Загрузка ...
19 N85Q-17003 Thermostat
Загрузка ...
20 N85T-08008 Thermostat housing gasket
Загрузка ...
21 N485Q-17001 (R) Thermostat cover
Загрузка ...
22 GB/T5783-2000-M8x30 Hex. head bolt M8x30
Загрузка ...
23 N85T-08003 Water seal ring IF-12
Загрузка ...
24 N85T-08005 Water pump impeller
Загрузка ...
25 N85T-08009 Water pump gasket
Загрузка ...
26 N85T-08010 Water pump adapter
Загрузка ...
27 N85T-08017 Water pump adapter gasket
Загрузка ...
28 GB/T68-2000-M8x16 Screw M8x16
Загрузка ...
29 GB/T3452.1-2005- 40x3.1 Seal ring 40x3.1
Загрузка ...
30 GB/T5783-2000-M8x20 Hex. head bolt M8x20
Загрузка ...
31 N85T-08013 Water drain connector
Загрузка ...
32 N85T-08014 Water drain connector gasket
Загрузка ...
33 GB/T5782-2000-M8x80 Hex. head bolt M8x80
Загрузка ...
34 N485T-08022 gasket
Загрузка ...
35 N485T-08021 Water pipe
Загрузка ...
36 GB/T5780-2000-M8x45 Bolt M8x45
Загрузка ...
37 GB/T898-1988-M8x45 Stud M8x45
Загрузка ...
38 N85T-08006 Water pump shaft
Загрузка ...
39 GB/T276-1994-6007 Ball bearing 6007
Загрузка ...
40 N85T-08002 Bearing spacing sleeve
Загрузка ...
41 GB/T893.2-1986-35 Circlip 35
Загрузка ...
42 GB12732-2008-AV15x900 Fan belt AV15x900
Загрузка ...
43 GB12732-2008-AV15x650 Fan belt AV15x650
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
