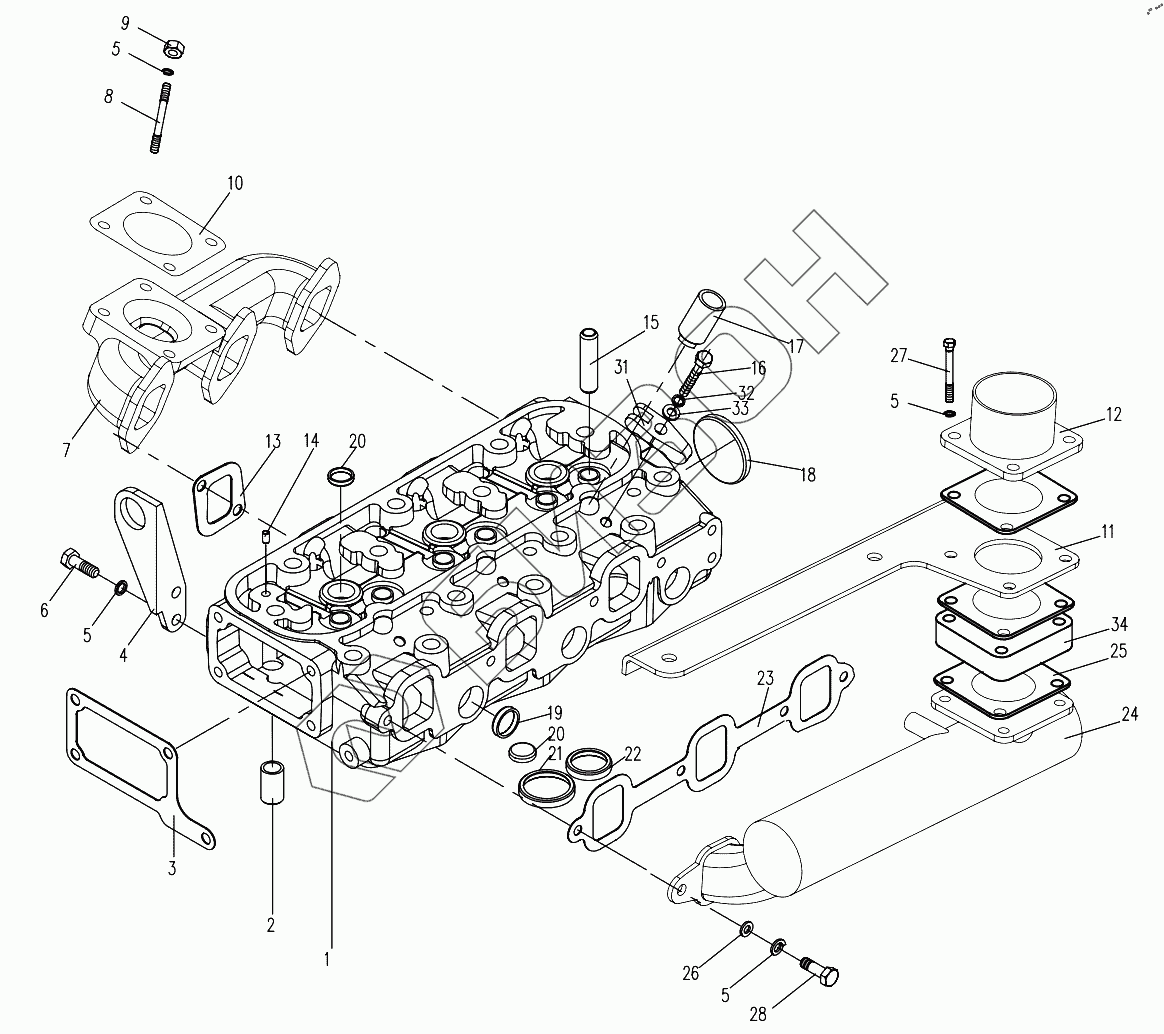

Графический каталог запасных частей к технике: DongFeng 304G2. Cylinder Head Assembly
1
2
3
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ZN390TE-02108 | Cylinder head |
Загрузка ...
|
|
| 2 | N85-02101A | Sleeve |
Загрузка ...
|
|
| 3 | N485T-08017 | Water pump adapter gasket |
Загрузка ...
|
|
| 4 | N85-02004 | Lifting eye |
Загрузка ...
|
|
| 5 | GB/T859-1987-8 | Washer 8 |
Загрузка ...
|
|
| 6 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 7 | ZN390T-10001(D) | Exhaust manifold |
Загрузка ...
|
|
| 8 | GB/T899-1988-M8x75 | Stud M8x75 |
Загрузка ...
|
|
| 9 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 10 | N485Q-10002(H) | Gasket |
Загрузка ...
|
|
| 11 | N485Q-09012(B) | Install board |
Загрузка ...
|
|
| 12 | N485Q-09002M | Intake joint pipe |
Загрузка ...
|
|
| 13 | N85-02006 | Exhaust manifold gasket |
Загрузка ...
|
|
| 14 | N485QA-02110 | Sleeve |
Загрузка ...
|
|
| 15 | N85-02105 | Valve guide |
Загрузка ...
|
|
| 16 | GB/T5782-2000-M10x55 | Bolt M10x55 |
Загрузка ...
|
|
| 17 | 4L68-021005 | Injector insert |
Загрузка ...
|
|
| 18 | N85-02104 | Expansion plug 55 |
Загрузка ...
|
|
| 19 | N485-02109 | Expansion plug 26 |
Загрузка ...
|
|
| 20 | N485-02102 | Expansion plug 20 |
Загрузка ...
|
|
| 21 | ZN390TE-02106 | Exhust valve seat |
Загрузка ...
|
|
| 22 | ZN390TE-02107 | Intake valve seat |
Загрузка ...
|
|
| 23 | ZN390T-02005 | Intake manifold gasket |
Загрузка ...
|
|
| 24 | ZN390TE-09001 (C) | Intake manifold |
Загрузка ...
|
|
| 25 | N485-09006 | Gasket |
Загрузка ...
|
|
| 26 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 27 | GB/T5783-2000-M8x45 | Hex. head bolt M8x45 |
Загрузка ...
|
|
| 28 | GB/T5783-2000-M8x28 | Bolt M8x28 |
Загрузка ...
|
|
| 29 | N485-09005 | Cover |
Загрузка ...
|
|
| 30 | GB/T5783-2000-M8x16 | Hex. head bolt M8x16 |
Загрузка ...
|
|
| 31 | 4L68-020009 | Injector clamping plate |
Загрузка ...
|
|
| 32 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 33 | GB/T859-1987-10 | Washer 10 |
Загрузка ...
|
|
| 34 | N485Q-09100 | Air heater |
Загрузка ...
|
