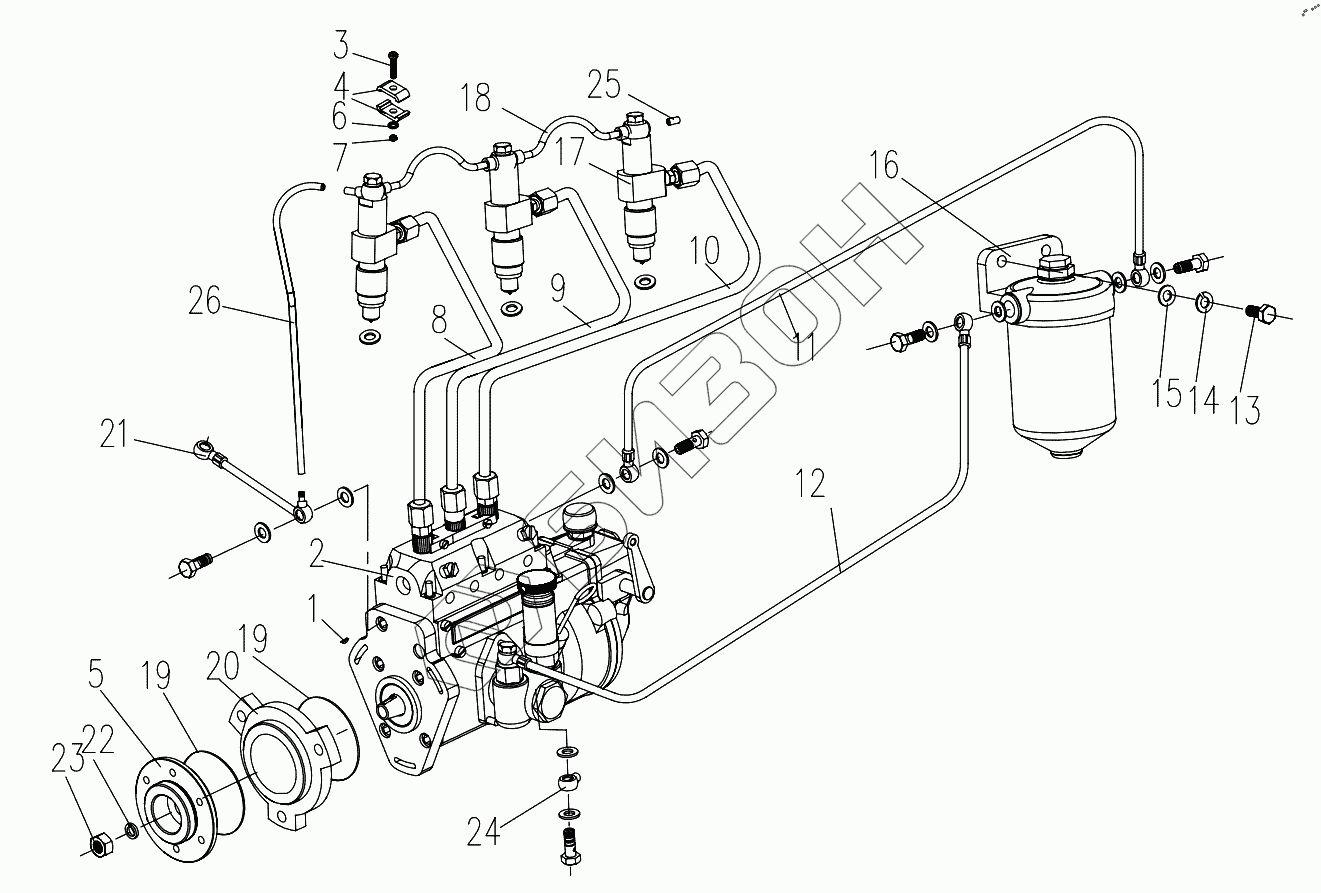

Графический каталог запасных частей к технике: DongFeng 304G2. Fuel System
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T1099.1-2007-3x16 | Woodruff 3x16 |
Загрузка ...
|
|
| 2 | ZN390TE-18001C | Injection pump |
Загрузка ...
|
|
| 3 | GB/T65-2000-M5x20 | Cylindrical screw M5x20 |
Загрузка ...
|
|
| 4 | N85-14001 | Pipe clip (A) |
Загрузка ...
|
|
| 5 | N85-18005 | Injection pump timing gear adapter |
Загрузка ...
|
|
| 6 | GB/T859-1987-5 | Spring washer 5 |
Загрузка ...
|
|
| 7 | GB/T6170-2000-M5 | Nut M5 |
Загрузка ...
|
|
| 8 | 4L68-141000 | 1st cylinder high pressure fuel pipe |
Загрузка ...
|
|
| 9 | 4L68-142000 | 2nd cylinder high pressure fuel pipe |
Загрузка ...
|
|
| 10 | 4L68-143000 | 3rd cylinder high pressure fuel pipe |
Загрузка ...
|
|
| 11 | N390T-15300E | Fuel filter outlet pipe |
Загрузка ...
|
|
| 12 | N485-15400(A) | Fuel feed pump outlet pipe |
Загрузка ...
|
|
| 13 | GB/T5782-2000-M8x25 | Bolt M8x25 |
Загрузка ...
|
|
| 14 | GB/T859-1987-8 | Washer 8 |
Загрузка ...
|
|
| 15 | GB/T848-2002-8 | Washer 8 |
Загрузка ...
|
|
| 16 | N485-28000(A) | Fuel filter |
Загрузка ...
|
|
| 17 | ZN390TE-25000A | Injector |
Загрузка ...
|
|
| 18 | 4L68-150002-6x2x110 | Fuel return pipe 6x2x110 |
Загрузка ...
|
|
| 19 | GB/T3452.1-1992-77.6x2.65 | Seal ring 77.6x2.65 |
Загрузка ...
|
|
| 20 | N85-18003A | Injection pump end cover |
Загрузка ...
|
|
| 21 | 4L68-151000(D)-1 | Injector fuel return pipe |
Загрузка ...
|
|
| 22 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 23 | GB/T6170-2000-M12 | Hex. nut M12 |
Загрузка ...
|
|
| 24 | N85-15500A | Fuel feed pump inlet connection |
Загрузка ...
|
|
| 25 | 4L68-150001-3 | Injector fuel return cover |
Загрузка ...
|
|
| 26 | 4L68-150003 | Fuel return main pipe |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
