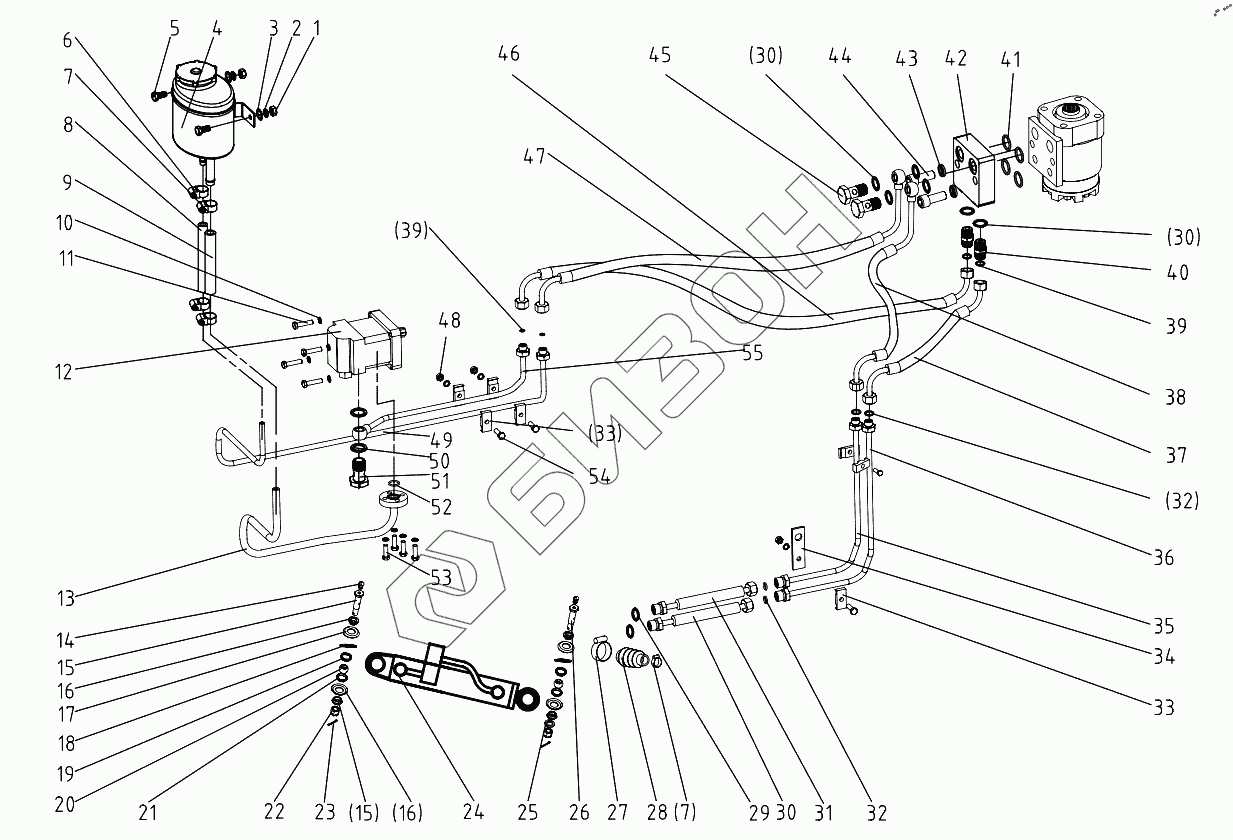

Графический каталог запасных частей к технике: DongFeng 304G2. Full Hydraulic Power Steering Gear
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
31
31
32
32
33
33
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T6170-2000-M10 | Hex .nut M10 |
Загрузка ...
|
|
| 2 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 3 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 4 | 254G2.40.015-2 | Oil tank |
Загрузка ...
|
|
| 5 | GB/T5783-2000-M10x20 | Hex.head bolt M10x20 |
Загрузка ...
|
|
| 6 | JB/T8870-1999-2A(13-20) | Hoop 2A (13-20) |
Загрузка ...
|
|
| 7 | JB/T8870-1999-2A(16-20) | Hoop 2A (16-20) |
Загрузка ...
|
|
| 8 | JB/T6015-2000-10-200 | Rubber pipe 10-200 |
Загрузка ...
|
|
| 9 | JB/T6015-2000-13-200 | Rubber pipe 13-200 |
Загрузка ...
|
|
| 10 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 11 | GB/T5783-2000-M8x35 | Hex. Head bolt M8x35 |
Загрузка ...
|
|
| 12 | HLCB-D04-06 | Constant flow pump |
Загрузка ...
|
|
| 13 | 304G2-6E.40.023 | Inlet pipe assy |
Загрузка ...
|
|
| 14 | JB/T7940.2-1995-45°M10x1 | Grease nipple 45°M10x1 |
Загрузка ...
|
|
| 15 | 304.40.127 | Pin |
Загрузка ...
|
|
| 16 | 304.40.130 | Circlip stop ring |
Загрузка ...
|
|
| 17 | 304.40.128 | Dustproof cover |
Загрузка ...
|
|
| 18 | GB/T893.1-1986-30 | Circlip stop ring 30 |
Загрузка ...
|
|
| 19 | 304.40.126 | Upper ball saet |
Загрузка ...
|
|
| 20 | 304.40.129 | Ball connector |
Загрузка ...
|
|
| 21 | 304.40.125 | Lower ball seat |
Загрузка ...
|
|
| 22 | GB/T6181-1986-M14x1.5 | Hex. nut M14x1.5 |
Загрузка ...
|
|
| 23 | GB/T91-2000-3.2x24 | Split pin 3.2x24 |
Загрузка ...
|
|
| 24 | 304-6.40A.021-1 | Steering cylinder assy |
Загрузка ...
|
|
| 25 | GB/T93-1987-14 | Spring lock washer 14 |
Загрузка ...
|
|
| 26 | 254G2.40A.130 | Pin |
Загрузка ...
|
|
| 27 | JB/T8870-1999-2A (44-64) | Hoop 2A (44-64) |
Загрузка ...
|
|
| 28 | 304.40A.132 | Rubber jacket |
Загрузка ...
|
|
| 29 | JB-FT-CU-16 | Copper washer 16 |
Загрузка ...
|
|
| 31 | 254-5A.40.011 | Hose assy |
Загрузка ...
|
|
| 31 | 254-8.40.016 | Hose assy |
Загрузка ...
|
|
| 32 | GB/T3452.1-1992-10.6x2.65 | O-ring seal10.6x2.65 |
Загрузка ...
|
|
| 33 | 254-8.40.109 | Pipe nip |
Загрузка ...
|
|
| 34 | 404-6.40.101 | Oil pipe fixed clip |
Загрузка ...
|
|
| 35 | 304G2-E.40.016 | Steering cylinder pipe(1) |
Загрузка ...
|
|
| 36 | 304G2-E.40.015 | Steering cylinder pipe(2) |
Загрузка ...
|
|
| 37 | 404G2-E.40.014 | Hose assy(B) |
Загрузка ...
|
|
| 38 | 404G2-E.40.013 | Hose assy(A) |
Загрузка ...
|
|
| 39 | GB/T3452.1-1992-7.5x1.8 | O-ring seal 7.5x1.8 |
Загрузка ...
|
|
| 40 | 504G3.40.102 | Connetor |
Загрузка ...
|
|
| 41 | GB/T3452.1-1992-20x2.65 | O ring 20x2.65 |
Загрузка ...
|
|
| 42 | 504G3.40.101 | Valve |
Загрузка ...
|
|
| 43 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 44 | GB/T70.1-2000-M12x30 | Hex.head bolt M12x30 |
Загрузка ...
|
|
| 45 | JB/T6013-2000-M16x1.5 | link bolt M16x1.5 |
Загрузка ...
|
|
| 46 | 304G2-E.40.013 | Oil delivery hose assy |
Загрузка ...
|
|
| 47 | 304G2-E.40.014 | Oil return hose assy |
Загрузка ...
|
|
| 48 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 49 | 304G2-E.40.012 | Oil return pipe weldment |
Загрузка ...
|
|
| 50 | JB-FT-CU-18 | Combination washer 18 |
Загрузка ...
|
|
| 51 | 250D.58.118 | Hollow bolt M18x1.5 |
Загрузка ...
|
|
| 52 | GB/T3452.1-1992-18x2.65 | O-ring seal 18x2.65 |
Загрузка ...
|
|
| 53 | GB/T5783-2000-M8x40 | Hex. head bolt M8x40 |
Загрузка ...
|
|
| 54 | GB/T5783-2000-M8x30 | Hex. head bolt M8x30 |
Загрузка ...
|
|
| 55 | 304G2-E.40.011 | Oil delivery pipe weldment |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
