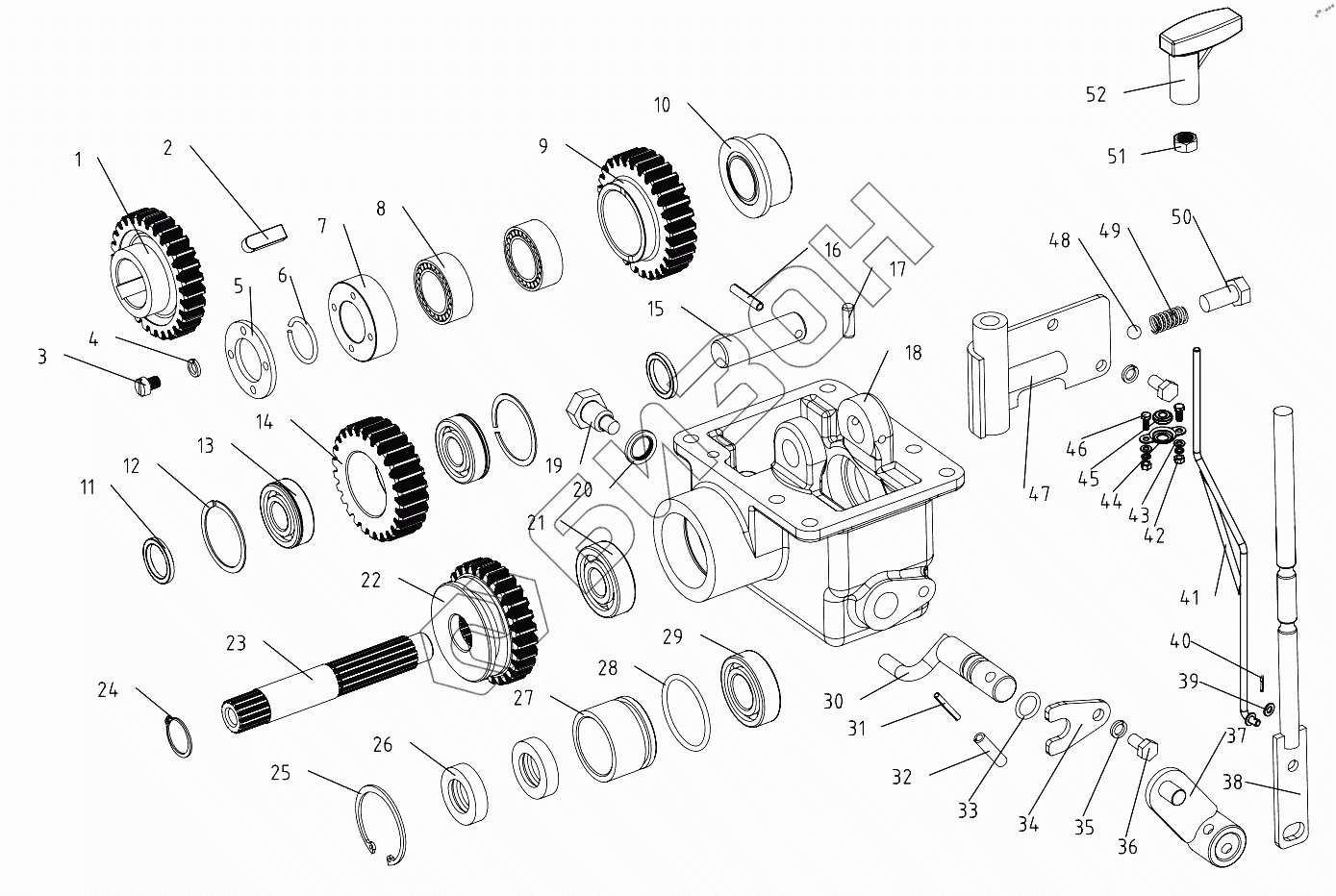

Графический каталог запасных частей к технике: DongFeng 304G2. Transfer Case
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 284.42.101-1 | Power Transfer gear |
Загрузка ...
|
|
| 2 | GB/T1096-2003-C10x32 | Flat key C10x32 |
Загрузка ...
|
|
| 3 | GB/T65-2000-M5x16 | Cheese head screw M5x16 |
Загрузка ...
|
|
| 4 | GB/T93-1987-5 | Spring lock washer 5 |
Загрузка ...
|
|
| 5 | 304.42.133-1 | Locating plate |
Загрузка ...
|
|
| 6 | GB/T895.1-1986-30 | Circlip for shaft 30 |
Загрузка ...
|
|
| 7 | 304.42.104-1 | Front spacer |
Загрузка ...
|
|
| 8 | GB5801-86-4524906 | Needle bearing 4524906 |
Загрузка ...
|
|
| 9 | 284.42.105-1 | Upper idler |
Загрузка ...
|
|
| 10 | 304.42.103 | Rear spacer |
Загрузка ...
|
|
| 11 | 304.42.116 | Spacer |
Загрузка ...
|
|
| 12 | GB/T305-1998-52/57.9 | Locating snap ring 52/57.9 |
Загрузка ...
|
|
| 13 | GB/T276-1994-6205N | Ball bearing 6205N |
Загрузка ...
|
|
| 14 | 284.42.117 | Lower idler |
Загрузка ...
|
|
| 15 | 304.42.118 | Lower idler shaft |
Загрузка ...
|
|
| 16 | GB/T879.2-2000-6x50 | Slotted spring pin 6x50 |
Загрузка ...
|
|
| 17 | GB/T119.1-2000-A8x30 | Straight pin A8x30 |
Загрузка ...
|
|
| 18 | 304.42.109-1 | Transfer case housing |
Загрузка ...
|
|
| 19 | JB-FT-CU-16 | Copper washer 16 |
Загрузка ...
|
|
| 20 | 200.38.024 | Oil drain plug |
Загрузка ...
|
|
| 21 | GB/T276-1994-6304 | Ball bearing 6304 |
Загрузка ...
|
|
| 22 | 304.42.106-1 | Sliding gear |
Загрузка ...
|
|
| 23 | 304.42.107 | Transfer case shaft |
Загрузка ...
|
|
| 24 | GB/T894.1-1986-24 | Circlip for shaft 24 |
Загрузка ...
|
|
| 25 | GB/T893.1-1986-55 | Circlip for hole 55 |
Загрузка ...
|
|
| 26 | HG4-692-67-PG25x42x10 | Oil seal PG25x42x10 |
Загрузка ...
|
|
| 27 | 304.42.108 | Oil seal seat |
Загрузка ...
|
|
| 28 | GB/T3452.1-1992-45x3.55 | O-ring seal 45x3.55 |
Загрузка ...
|
|
| 29 | GB/T276-1994-6205 | Ball bearing 6205 |
Загрузка ...
|
|
| 30 | 304.42.012-1 | Shifter peg |
Загрузка ...
|
|
| 31 | GB/T879.2-2000-5x32 | Slotted spring pin 5x32 |
Загрузка ...
|
|
| 32 | GB/T879.2-2000-8x32 | Slotted spring pin 8x32 |
Загрузка ...
|
|
| 33 | GB/T3452.1-1992-15x2.65 | O-ring seal 10.6x2.65 |
Загрузка ...
|
|
| 34 | 304.42.111 | Locating plate |
Загрузка ...
|
|
| 35 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 36 | GB/T5783-2000-M8x16 | Hex. head bolt M8x16 |
Загрузка ...
|
|
| 37 | 404G2-6.42.011 | Rocker arm |
Загрузка ...
|
|
| 38 | 404G2-6F.42.013-1 | Push rod |
Загрузка ...
|
|
| 39 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 40 | GB/T91-2000-3.2x24 | Split pin 3.2x24 |
Загрузка ...
|
|
| 41 | 404G2-6F.42.012 | Control lever, Front wheel drive |
Загрузка ...
|
|
| 41 | 404G2-6F.42.012A | Control lever, Front wheel drive |
Загрузка ...
|
|
| 42 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 43 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 44 | 454.42.111 | Locking plate |
Загрузка ...
|
|
| 45 | 454.42.110 | Limit circle |
Загрузка ...
|
|
| 46 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 47 | 304G2-6.42.012 | Stop collar |
Загрузка ...
|
|
| 48 | GB/T308-2002-9.5 | Steel ball 9.5 |
Загрузка ...
|
|
| 49 | 200.37.127-1 | Shift fork positioning spring |
Загрузка ...
|
|
| 50 | GB/T5783-2000-M12x25 | Hex. head bolt M12x25 |
Загрузка ...
|
|
| 51 | GB/T6171-2000-M10x1 | Fine thread hex. nut M10x1 |
Загрузка ...
|
|
| 52 | 504G3.37.011 | Control handle |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
