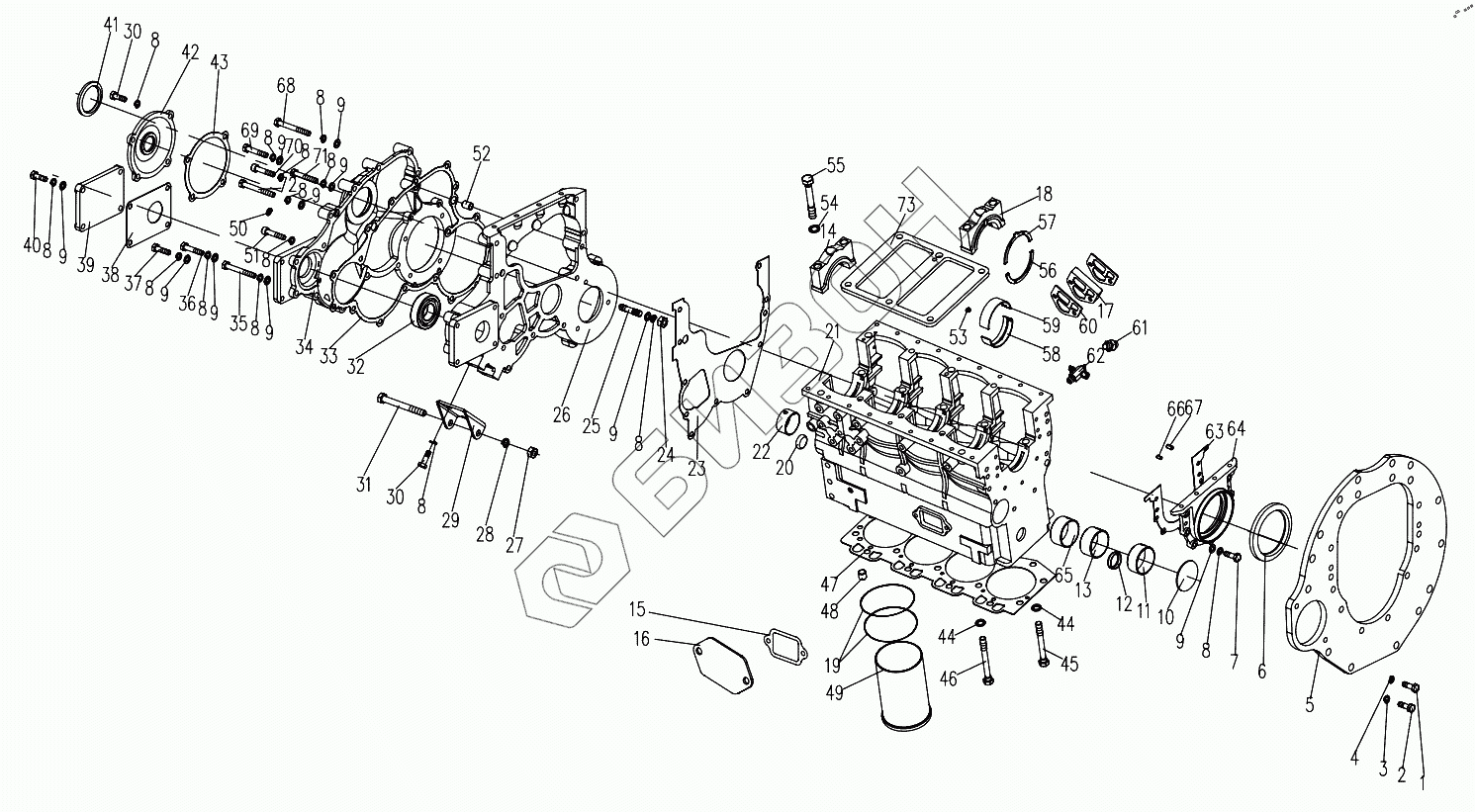

Графический каталог запасных частей к технике: DongFeng 404CE. Cylinder Block and Gear Case Assembly
1
2
3
4
5
6
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5782-2000-M10x35 | Bolt M10x35 |
Загрузка ...
|
|
| 2 | GB/T5782-2000-M12x40 | Bolt M12x40 |
Загрузка ...
|
|
| 3 | GB/T859-1987-12 | Washer 12 |
Загрузка ...
|
|
| 4 | GB/T859-1987-10 | Washer 10 |
Загрузка ...
|
|
| 5 | ZN485T-03012 | Flywheel housing |
Загрузка ...
|
|
| 6 | GB/T9877-2008-DL85x110x12 | Oil seal DL85x110x12 |
Загрузка ...
|
|
| 7 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 8 | GB/T859-1987-8 | Washer 8 |
Загрузка ...
|
|
| 9 | GB/T848-1985-8 | Washer 8 |
Загрузка ...
|
|
| 10 | N85-03108 | Expansion plug |
Загрузка ...
|
|
| 11 | 4L88-03109A | Camshaft rear bushing |
Загрузка ...
|
|
| 12 | N85-03102-d30 | Expansion plug d30 |
Загрузка ...
|
|
| 13 | 4L88-03112 | Camshaft middle bushing |
Загрузка ...
|
|
| 14 | ZN490QA-03104 | Main shaft cover |
Загрузка ...
|
|
| 15 | N85-19005 | Push-rod chamber cover gasket |
Загрузка ...
|
|
| 16 | ZN390TE-03025B | Push-rod chamber cover |
Загрузка ...
|
|
| 17 | CC490Q-030021 | Long cylinder head bolt |
Загрузка ...
|
|
| 18 | 4L68-031007 | Rear main shaft cover |
Загрузка ...
|
|
| 19 | N90-03002 | Water seal ring |
Загрузка ...
|
|
| 20 | N85-03111- d14 | Blocking plug d14 |
Загрузка ...
|
|
| 21 | 4L40-03101 | Cylinder block |
Загрузка ...
|
|
| 22 | 4L88-031012 (A) | Camshaft bushing |
Загрузка ...
|
|
| 23 | 4L88-120001 | Gear case gasket |
Загрузка ...
|
|
| 24 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 25 | GB/T899-1988-M8x35 | Bolt M8x35 |
Загрузка ...
|
|
| 26 | ZN485T-12002 | Gear case |
Загрузка ...
|
|
| 27 | GB/T6170-2000-M10 | Hex .nut M10 |
Загрузка ...
|
|
| 28 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 29 | N85T-12007A | Generator bracket |
Загрузка ...
|
|
| 30 | GB/T5782-2000-M8x20 | Bolt M8x20 |
Загрузка ...
|
|
| 31 | GB/T5782-2000-M10x90 | Hex. head bolt M10x90 |
Загрузка ...
|
|
| 32 | GB/T276-1994-6007 | Ball bearing 6007 |
Загрузка ...
|
|
| 33 | 4L88-120003 (A) | Gear case cover gasket |
Загрузка ...
|
|
| 34 | ZN485T-12004 (A) | Gear case cover |
Загрузка ...
|
|
| 35 | GB/T5782-2000-M8x65 | Bolt M8x65 |
Загрузка ...
|
|
| 36 | GB/T5782-2000-M8x40 | Bolt M8x40 |
Загрузка ...
|
|
| 37 | GB/T5782-2000-M8x30 | Bolt M8x30 |
Загрузка ...
|
|
| 38 | N85T-12010 | Hydraulic pump cover gasket |
Загрузка ...
|
|
| 39 | N85T-12009 | Hydraulic pump cover |
Загрузка ...
|
|
| 40 | GB/T5782-2000-M8x25 | Bolt M8x25 |
Загрузка ...
|
|
| 41 | GB/T9877-2008-DR52x72x12 | Oil seal DR52x72x12 |
Загрузка ...
|
|
| 42 | N485T-12005 | Gear case front cover |
Загрузка ...
|
|
| 43 | N485T-12006 | Gear case front cover gasket |
Загрузка ...
|
|
| 44 | N85-03014 | Cylinder head bolt washer |
Загрузка ...
|
|
| 45 | N85-03016-2 | Short cylinder head bolt |
Загрузка ...
|
|
| 46 | N85-03015-2 | Long cylinder head bolt |
Загрузка ...
|
|
| 47 | 4B26-030013 | Cylinder head gasket |
Загрузка ...
|
|
| 48 | N85-03017 | Cylinder head locating sleeve |
Загрузка ...
|
|
| 49 | ZN90TE-03003 | Cylinder liner |
Загрузка ...
|
|
| 50 | GB/T859-1987-6 | Washer 6 |
Загрузка ...
|
|
| 51 | GB/T70.1-2000- M8x20 | Inner hexagon cylindrical bolt M8x20 |
Загрузка ...
|
|
| 52 | N85-03001 | Gear case locating sleeve |
Загрузка ...
|
|
| 53 | N85T-03110 | Dowel pin |
Загрузка ...
|
|
| 54 | N85-03105 | Main shaft cover bolt washer |
Загрузка ...
|
|
| 55 | N90-03106 | Main shaft cover bolt |
Загрузка ...
|
|
| 56 | N85-03007 | Crankshaft thrust plate (lower) |
Загрузка ...
|
|
| 57 | N85-03009 | Crankshaft thrust plate (upper) |
Загрузка ...
|
|
| 58 | N85-03006 | Main bearing shell (lower) |
Загрузка ...
|
|
| 59 | N85-03008 | Main bearing shell (upper) |
Загрузка ...
|
|
| 60 | N85-03020 | Lubricating oil filter gasket |
Загрузка ...
|
|
| 61 | N390T-03025 | Cap |
Загрузка ...
|
|
| 62 | ZN390TE-03200 (A) | Water draining cock |
Загрузка ...
|
|
| 63 | N85-03005 | Rear oil seal cover gasket |
Загрузка ...
|
|
| 64 | N85-03010 | Rear oil seal cover |
Загрузка ...
|
|
| 65 | 4L88-031014 | Camshaft rear bushing |
Загрузка ...
|
|
| 66 | GB/T119.1-2000-B8x16 | Parallel pin B8x16 |
Загрузка ...
|
|
| 67 | GB/T119.1-2000-B10x25 | pin B10x25 |
Загрузка ...
|
|
| 68 | GB/T5782-2000-M8x60 | Bolt М8 X 60 |
Загрузка ...
|
|
| 69 | GB/T5782-2000-M8x45 | Bolt M8x45 |
Загрузка ...
|
|
| 70 | GB/T70.1-2000-M8x55 | Inner hexagon cylindrical bolt M8x55 |
Загрузка ...
|
|
| 71 | GB/T5782-2000-M8x50 | Bolt M8x50 |
Загрузка ...
|
|
| 72 | GB/T5782-2000-M8x75 | Hex. head bolt M8x75 |
Загрузка ...
|
|
| 73 | 4L40-03022 | Stiffiener |
Загрузка ...
|
