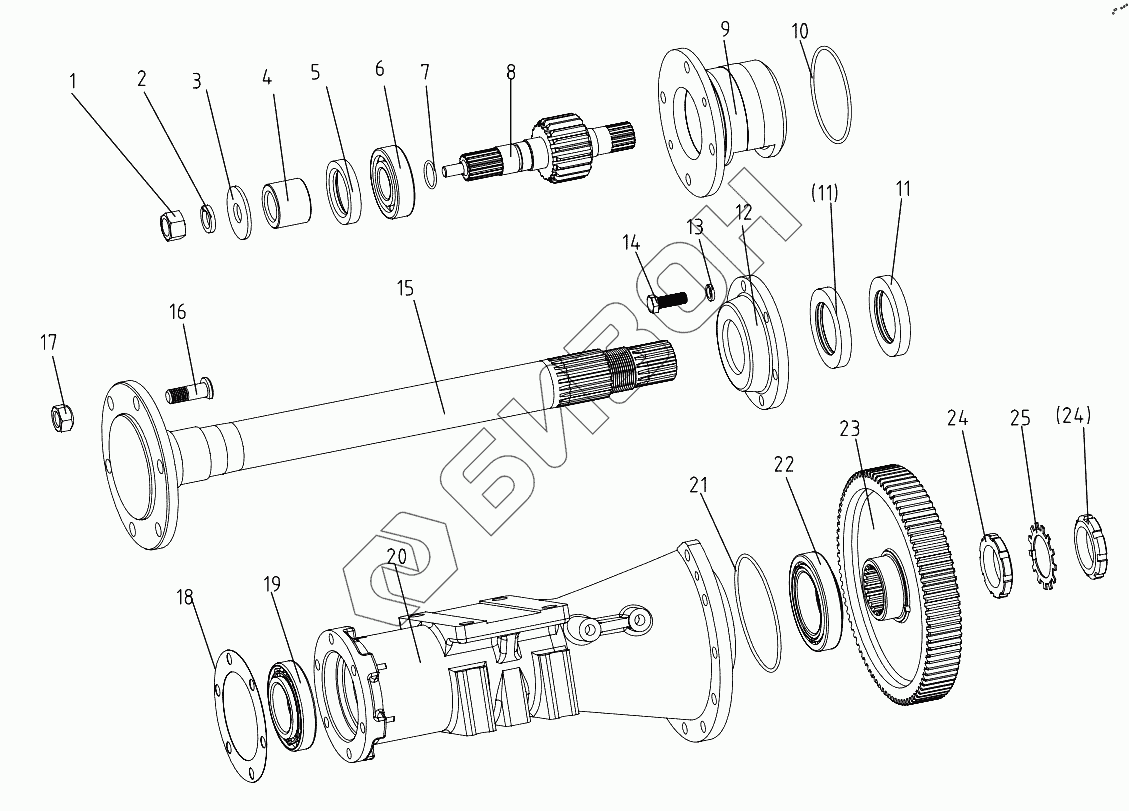

Графический каталог запасных частей к технике: DongFeng 404CE. Final Transmission
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T6170-2000-M20 | Hex. nut M10 |
Загрузка ...
|
|
| 2 | GB/T93-1987-20 | Spring lock washer 20 |
Загрузка ...
|
|
| 3 | GB/T97.1-2002-20 | Plain washer 20 |
Загрузка ...
|
|
| 4 | 300.39.108 | Spacer sleeve |
Загрузка ...
|
|
| 5 | HG4-692-67-PD50x70x12 | Oil seal SD60x90x12 |
Загрузка ...
|
|
| 6 | GB/T276-1994-6307 | Ball bearing 6307 |
Загрузка ...
|
|
| 7 | GB/T3452.1-1992-26.5x2.65 | O-ring seal 26.5x2.65 |
Загрузка ...
|
|
| 8 | 300.39.107-1 | Drive gear |
Загрузка ...
|
|
| 9 | 300.39.109 | Bearing seat |
Загрузка ...
|
|
| 10 | GB/T3452.1-1992-103x3.55 | O-ring seal 103x3.55 |
Загрузка ...
|
|
| 11 | HG4-692-67-SD60x90x12 | Oil seal SD60x90x12 |
Загрузка ...
|
|
| 12 | 200.39.102 | Bearing cover |
Загрузка ...
|
|
| 13 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 14 | GB/T5783-2000-M12x35 | Hex. head bolt M12x35 |
Загрузка ...
|
|
| 15 | 300.39.103-3 | Half axle shaft |
Загрузка ...
|
|
| 16 | 300.39.102 | Rear hub bolt |
Загрузка ...
|
|
| 17 | 300.39.101 | Rear hub nut |
Загрузка ...
|
|
| 18 | 200.39.110 | Paper gasket |
Загрузка ...
|
|
| 19 | GB/T297-1984-7211 | Tapered roller bearing 7211 |
Загрузка ...
|
|
| 20 | 300.39.105-1/106-1 | Right/left half shaft housing |
Загрузка ...
|
|
| 21 | GB/T3452.1-1992-128x3.55 | O-ring seal 128x3.55 |
Загрузка ...
|
|
| 22 | GB/T297-1984-2007114E | Tapered roller bearing 2007114E |
Загрузка ...
|
|
| 23 | 300.39.110-3 | Driven gear |
Загрузка ...
|
|
| 24 | 300.39.114 | Lock nut |
Загрузка ...
|
|
| 25 | 300.39.115 | Locking washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
