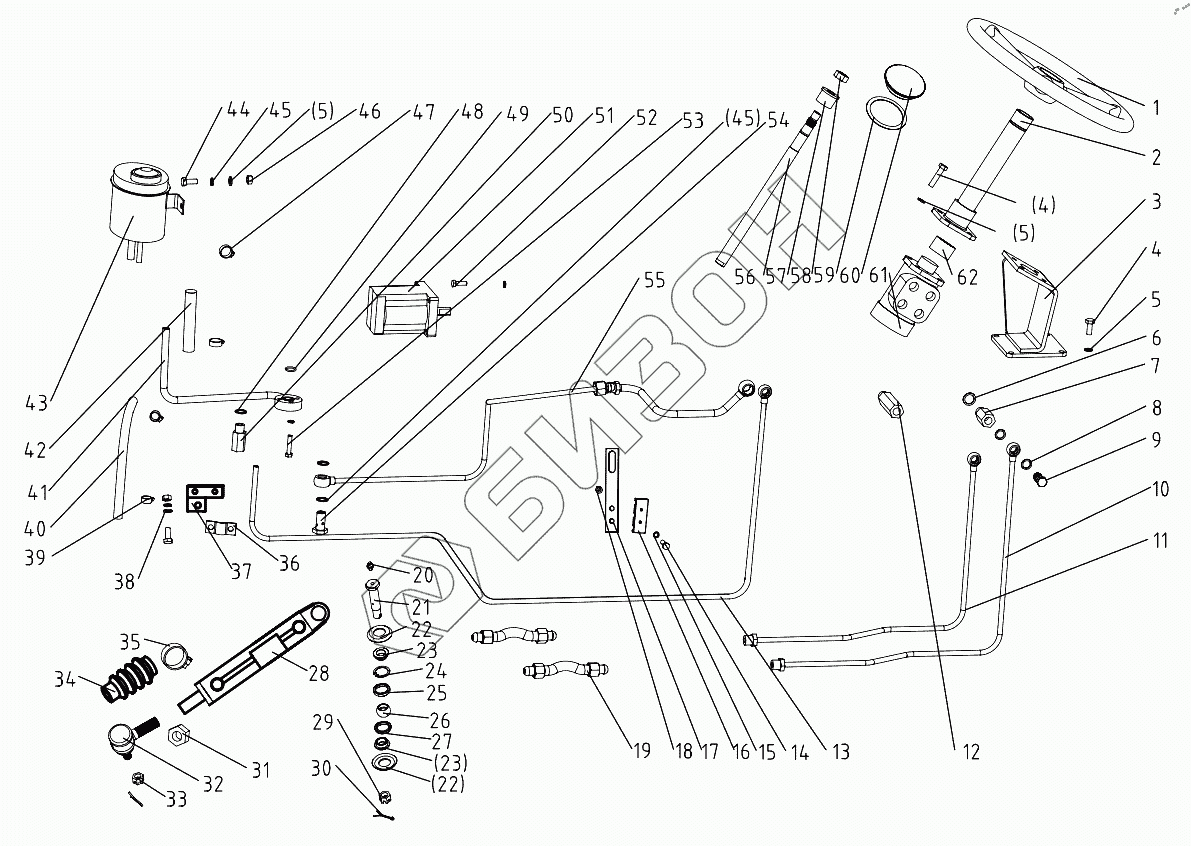

Графический каталог запасных частей к технике: DongFeng 404CE. Full Hydraulic Power Steering Gear
1
2
3
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200.40.015 | Steering wheel assy |
Загрузка ...
|
|
| 2 | 304.40.026 | Steering column weldment |
Загрузка ...
|
|
| 3 | 324-3.40.027 | Bracket weldment |
Загрузка ...
|
|
| 4 | GB/T5783-2000-M10x30 | Hex. head bolt M10x30 |
Загрузка ...
|
|
| 5 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 6 | JB/T982-1977-20 | Airproof washer combination 2 |
Загрузка ...
|
|
| 7 | 324-3.40.102 | Connector |
Загрузка ...
|
|
| 8 | JB/T982-1977-16 | Airproof washer combination 1 |
Загрузка ...
|
|
| 9 | 250D.40.150-M16x1.5 | Hollow bolt M16x1.5 |
Загрузка ...
|
|
| 10 | 404-6.40.018 | Steering cylinder pipe (2) |
Загрузка ...
|
|
| 11 | 404-6.40.017 | Steering cylinder pipe (1) |
Загрузка ...
|
|
| 12 | 304.40A.102 | Connector |
Загрузка ...
|
|
| 13 | 404-6E.40.011 | Oil return pipe assy |
Загрузка ...
|
|
| 14 | GB/T5781-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 15 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 16 | 304-6.40A.103 | Three pathway clip |
Загрузка ...
|
|
| 17 | 404-6.40.101 | Oil pipe fixed clip |
Загрузка ...
|
|
| 18 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 19 | 304-6.40A.015 | Hose assy |
Загрузка ...
|
|
| 20 | JB/T7940.2-1995-45°M10x 1 | Grease nipple 45° M10x1 |
Загрузка ...
|
|
| 21 | 304.40.127 | Pin |
Загрузка ...
|
|
| 22 | 304.40.128 | Dustproof cover |
Загрузка ...
|
|
| 23 | 304.40.130 | Circlip stop ring |
Загрузка ...
|
|
| 24 | GB/T893.1-1986-30 | Circlip stop ring 30 |
Загрузка ...
|
|
| 25 | 304.40.126 | Upper ball saet |
Загрузка ...
|
|
| 26 | 304.40.129 | Ball connector |
Загрузка ...
|
|
| 27 | 304.40.125 | Lower ball seat |
Загрузка ...
|
|
| 28 | 404-6.40.021 | Steering cylinder assy |
Загрузка ...
|
|
| 29 | GB/T9459-1988-M14x1.5 | Hex. nut M14x1.5 |
Загрузка ...
|
|
| 30 | GB/T91-2000-3.2x24 | Split pin 3.2x24 |
Загрузка ...
|
|
| 31 | GB/T6173-1987-M18x1.5 | Hex. nut M18x1.5 |
Загрузка ...
|
|
| 32 | 450.31.026-1 | Linkage ball joint (Right) |
Загрузка ...
|
|
| 33 | GB/T6181-2000 | Hex. nut M18 |
Загрузка ...
|
|
| 34 | 304.40A.132 | Rubber jacket |
Загрузка ...
|
|
| 35 | JB/T8870-1999-2A (44-64) | Hoop 2A (44-64) |
Загрузка ...
|
|
| 36 | 304A.40.104 | Pressure base plate |
Загрузка ...
|
|
| 37 | 304-6E.40.103-1 | Oil pipe fixed clip |
Загрузка ...
|
|
| 38 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 39 | JB/T8870-1999-2A (13-20) | Hoop 2A (13-20) |
Загрузка ...
|
|
| 40 | JB/T6015-1992-10-390 | Hose 10-390 |
Загрузка ...
|
|
| 41 | 304-6E.40.012 | Oil delivery pipe weldment |
Загрузка ...
|
|
| 42 | JB/T6015-99-13-340 | Hose 13-340 |
Загрузка ...
|
|
| 43 | 354.40B.011-2 | Oil tank |
Загрузка ...
|
|
| 44 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 45 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 46 | GB/T6170-2000-M10 | Hex .nut M10 |
Загрузка ...
|
|
| 47 | JB/T8870-1992- 2A (16-25) | Hoop 2A (16-25) |
Загрузка ...
|
|
| 48 | JB/T982-1977-18 | Airproof washer combination |
Загрузка ...
|
|
| 49 | GB/T3452.1-1992-18x2.65 | O-ring seal 18x2.65 |
Загрузка ...
|
|
| 50 | 404В.40.115 | Connector |
Загрузка ...
|
|
| 51 | HLCB-D08/06 | Constant flux pump |
Загрузка ...
|
|
| 52 | GB/T5783-2000-M8x35 | Hex. Head bolt M8x35 |
Загрузка ...
|
|
| 53 | GB/T5783-2000-M8x40 | Hex. head bolt M8x40 |
Загрузка ...
|
|
| 54 | 250D.58.118-M18x1.5 | Hollow bolt M18x1.5 |
Загрузка ...
|
|
| 55 | 404-6.40.015 | Oil delivery pipe |
Загрузка ...
|
|
| 56 | 324-3.40.125 | Steering shaft |
Загрузка ...
|
|
| 57 | 304.40.112 | Rubber sleeve |
Загрузка ...
|
|
| 58 | GB/T6173-2000- M16xl.5 | Hex. nut M16x1.5 |
Загрузка ...
|
|
| 59 | 200.40.112 | Rubber washer |
Загрузка ...
|
|
| 60 | 200.40.111 | Screw cover |
Загрузка ...
|
|
| 61 | 102SC-1-63-10-AH | Full hydraulic steering gear |
Загрузка ...
|
|
| 62 | 324-3.40.123 | Limited sheath |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
