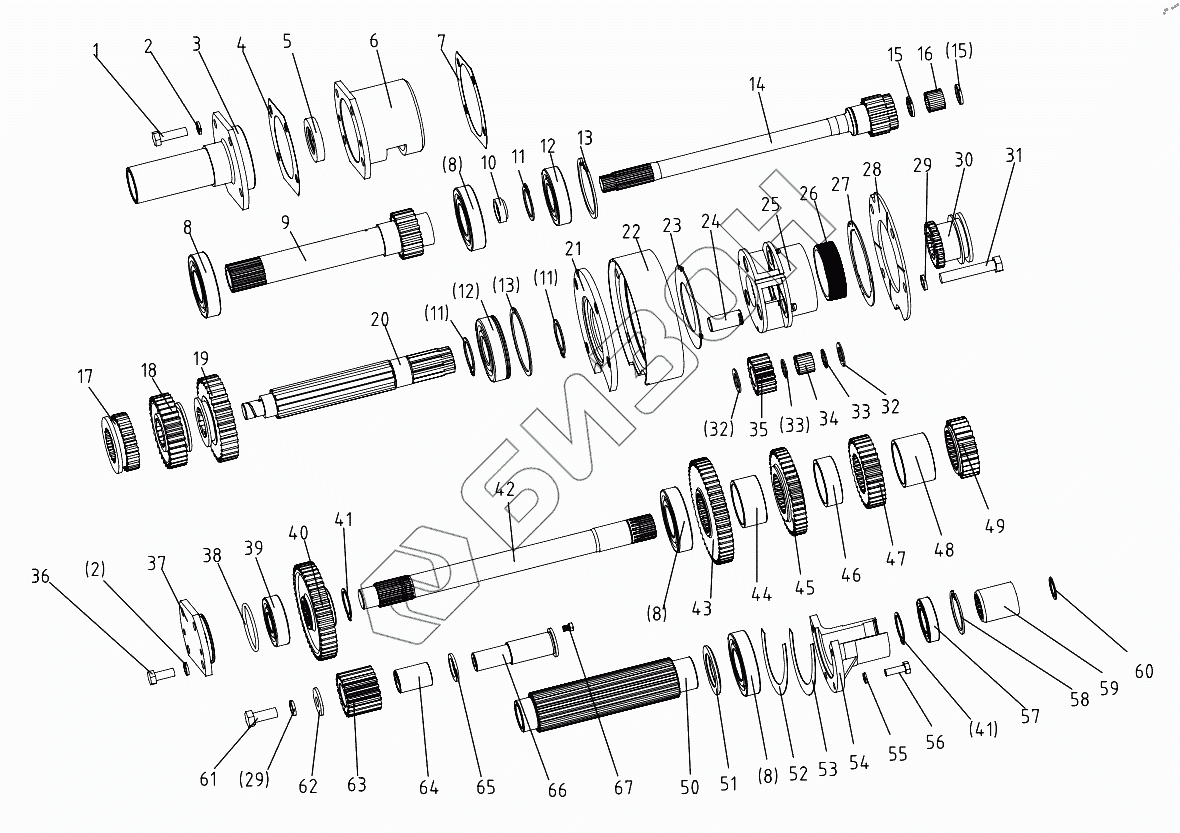

Графический каталог запасных частей к технике: DongFeng 404CE. Gearbox (A)
1
2
2
3
4
5
6
7
8
8
8
8
9
10
11
11
11
12
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5783-2000- M10x35 | Hex. head bolt M10x35 |
Загрузка ...
|
|
| 2 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 3 | 300.37.104-1 | Front bearing cover, shaft I |
Загрузка ...
|
|
| 4 | 300.37.105-1 | Bearing cover gasket, shaft I |
Загрузка ...
|
|
| 5 | JB/T2600-1980-SG35x55x10 | Oil seal SG35x55x10 |
Загрузка ...
|
|
| 6 | 300.37.148-2 | Bearing seat, shaft I |
Загрузка ...
|
|
| 7 | 300.37.106-1 | Bearing seat gasket, shaft I |
Загрузка ...
|
|
| 8 | GB/T276-1994-6208 | Ball bearing 208 |
Загрузка ...
|
|
| 9 | 300.37.103-A | Input shaft (1000/540) |
Загрузка ...
|
|
| 10 | 300.37.107-2 | Oil seal |
Загрузка ...
|
|
| 11 | GB/T894.1-1986-35 | Circlip for shaft 35 |
Загрузка ...
|
|
| 12 | GB/T277-1994-650307 | Snap ring ball bearing 50307 |
Загрузка ...
|
|
| 13 | GB/T305-1998-80 | Snap ring 80 |
Загрузка ...
|
|
| 14 | 300.37.102-3 | Constant-mesh gear, shaft I |
Загрузка ...
|
|
| 15 | 200.37.105 | Thrust washer,roller |
Загрузка ...
|
|
| 16 | GB/T309-2000-2.5x19.8 | Needle roller 2.5x19.8 |
Загрузка ...
|
|
| 17 | 300.37.115-1 | 3rd&4th speed gear, shaft II |
Загрузка ...
|
|
| 18 | 300.37.116-1 | 2nd speed gear, shaft II |
Загрузка ...
|
|
| 19 | 300.37.117-1 | 1st speed gear, shaft II |
Загрузка ...
|
|
| 20 | 200.37.137 | shaft II |
Загрузка ...
|
|
| 21 | 200.37.120-1 | Rear bearing cover, Shaft |
Загрузка ...
|
|
| 22 | 200.37.208 | Ring gear |
Загрузка ...
|
|
| 23 | 200.37.201 | Front shim, planet carrier |
Загрузка ...
|
|
| 24 | 200.37.202 | Planet gear shaft |
Загрузка ...
|
|
| 25 | 200.37.209 | Planet carrier |
Загрузка ...
|
|
| 26 | 200.37.210 | Splined ring, planet carrier |
Загрузка ...
|
|
| 27 | 200.37.205 | Rear shim, planet carrier |
Загрузка ...
|
|
| 28 | 200.37.206 | Rear cover, planet carrier |
Загрузка ...
|
|
| 29 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 30 | 200.37.212 | Sliding gear |
Загрузка ...
|
|
| 31 | GB/T5782-2000-M12x70 | Hex. head bolt M12x70 |
Загрузка ...
|
|
| 32 | 200.37.204 | Shim,Planet gear |
Загрузка ...
|
|
| 33 | 200.37.203 | Needle bearing retainer |
Загрузка ...
|
|
| 34 | GB/T309-2000-3x19.8 | Needle roller 3x19.8 |
Загрузка ...
|
|
| 35 | 200.37.207 | Planet gear |
Загрузка ...
|
|
| 36 | GB/T5783-2000- M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 37 | 300.37.152-1 | Front bearing cover, counter-shaft |
Загрузка ...
|
|
| 38 | GB/T3452.1-1992-54.5x3.55 | O-ring seal 54.5x3.55 |
Загрузка ...
|
|
| 39 | GB/T276-1994-6305 | Ball bearing 6305 |
Загрузка ...
|
|
| 40 | 300.37.149-A | PTO transmission gear (1000/540 |
Загрузка ...
|
|
| 41 | GB/T894.1-1986-30 | Circlip for shaft 30 |
Загрузка ...
|
|
| 42 | 300.37.134-1 | PTO transmission shaft |
Загрузка ...
|
|
| 42 | 300.37.134-1 | PTO transmission shaft |
Загрузка ...
|
|
| 43 | 300.37.146-1 | Constant-mesh gaer, counter-shaft |
Загрузка ...
|
|
| 44 | 300.37.145-1 | Front spacer sleeve, counter--shaft |
Загрузка ...
|
|
| 45 | 300.37.143-2 | 3rd speed gear, counter-shaft |
Загрузка ...
|
|
| 46 | 300.37.142-1 | Middle spacer sleeve, counter-shaft |
Загрузка ...
|
|
| 47 | 300.37.140-1 | 2nd speed gear, counter-shaft |
Загрузка ...
|
|
| 48 | 300.37.138 | Rear spacer sleeve, counter-shaft |
Загрузка ...
|
|
| 49 | 300.37.137-1 | 1st speed gear I gear, counter-shaft |
Загрузка ...
|
|
| 50 | 280.37.112 | Counter-shaft |
Загрузка ...
|
|
| 51 | 280.37.111 | Rear Retaining ring, counter-shaft |
Загрузка ...
|
|
| 52 | 280.37.200 | Adjusting shim |
Загрузка ...
|
|
| 53 | 280.37.201 | Adjusting shim |
Загрузка ...
|
|
| 54 | 280.37.110 | Rear bearing cover, counter-shaft |
Загрузка ...
|
|
| 55 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 56 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 57 | GB/T276-1994-6106 | Ball bearing 6106 |
Загрузка ...
|
|
| 58 | GB/T893.1-1986-55 | Circlip for hole 55 |
Загрузка ...
|
|
| 59 | 300.37.132-1 | Splined sleeve |
Загрузка ...
|
|
| 60 | GB/T893.1-1986-28 | Circlip for hole 28 |
Загрузка ...
|
|
| 61 | GB/T5783-1986-M12x30 | Hex. head bolt M12x30 |
Загрузка ...
|
|
| 62 | 200.37.111 | Retaining ring, reverse gear |
Загрузка ...
|
|
| 63 | 300.37.169-1 | Reverse gear |
Загрузка ...
|
|
| 64 | 200.37.146 | Bush, reverse gear |
Загрузка ...
|
|
| 65 | 200.37.114 | Thrust ring, reverse gear |
Загрузка ...
|
|
| 66 | 200.37.116 | Reverse gear shaft |
Загрузка ...
|
|
| 67 | GB/T65-2000-M6x8 | Cheese head screw M6x8 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
