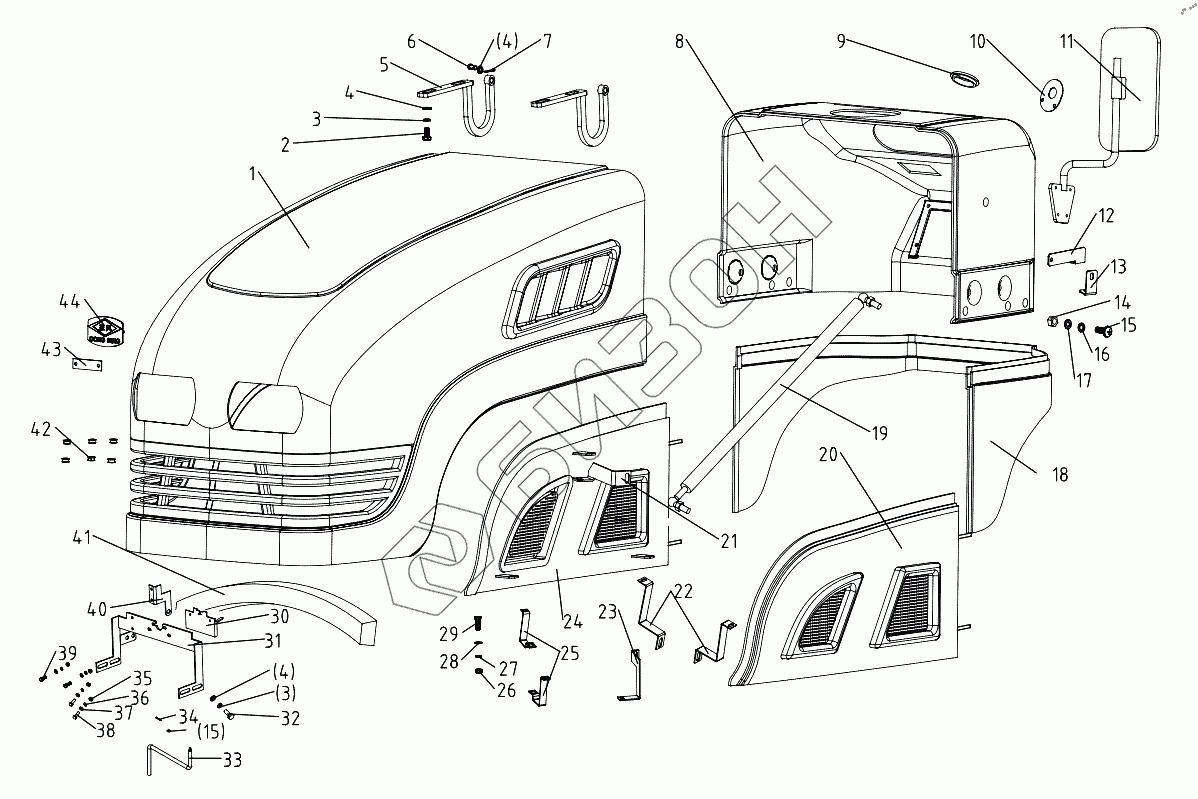

Графический каталог запасных частей к технике: DongFeng 404CE. Hood and Panel
1
2
3
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 404-6E.47.011 | Engine Hood |
Загрузка ...
|
|
| 2 | GB/T5783-2000-M10x30 | Hex. head bolt M10x30 |
Загрузка ...
|
|
| 3 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 4 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 5 | 250-1.47A.014 | Hood gemel bracket |
Загрузка ...
|
|
| 6 | GB/T882-1986- B10x35 | Clevis pin with head B10x35 |
Загрузка ...
|
|
| 7 | GB/T91-2000- 3.2x30 | Split pin 3.2x20 |
Загрузка ...
|
|
| 8 | 300-6.47.016 | Panel |
Загрузка ...
|
|
| 9 | 250D.47.113A | Rubber ring |
Загрузка ...
|
|
| 10 | 280.47B.118 | Installation plate switch |
Загрузка ...
|
|
| 11 | 1B17382x0001 | Rear view mirror |
Загрузка ...
|
|
| 12 | 304-6E.47.104 | Connected board |
Загрузка ...
|
|
| 13 | 304-6E.47.105 | Connected board |
Загрузка ...
|
|
| 14 | GB/T6170-2000-5 | Hex. Nut M5 |
Загрузка ...
|
|
| 15 | GB/T97.1-2000-5 | Plain washer 5 |
Загрузка ...
|
|
| 16 | GB/T93-1987-5 | Spring lock washer 5 |
Загрузка ...
|
|
| 17 | GB/T818-2000- M5x20 | Philips pan head screw M5x20 |
Загрузка ...
|
|
| 18 | 300-6.47.015 | Behind Hood |
Загрузка ...
|
|
| 19 | QD16-690x290x320-BB | Gas spring |
Загрузка ...
|
|
| 20 | 400-6.47.012 | Left Hood |
Загрузка ...
|
|
| 21 | 400-6.47.105 | Top right setting board |
Загрузка ...
|
|
| 22 | 400-6.47.102 | Rear below setting board |
Загрузка ...
|
|
| 23 | 404-6E.47.111 | Top left setting board |
Загрузка ...
|
|
| 24 | 404-6E.47.013 | Right Hood |
Загрузка ...
|
|
| 25 | 400-6.47.101 | Hood front immobility board |
Загрузка ...
|
|
| 26 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 27 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 28 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 29 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 30 | FT650 | Hood lock |
Загрузка ...
|
|
| 31 | 304G2-6E.47.015 | Lock bracket |
Загрузка ...
|
|
| 32 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 33 | 304G2-6.47.109 | Hood open haulm |
Загрузка ...
|
|
| 34 | GB/T91-2000-1.6x16 | Split pin 1.6x16 |
Загрузка ...
|
|
| 35 | GB/T6170-2000-M6 | Hex. Nut M6 |
Загрузка ...
|
|
| 36 | GB/T93-1987-6 | Spring lock washer 6 |
Загрузка ...
|
|
| 37 | GB/T97.1-2002-6 | Plain washer 6 |
Загрузка ...
|
|
| 38 | GB/T5783-2000-M6x35 | Hex.Head bolt M6x35 |
Загрузка ...
|
|
| 39 | GB/T5783-2000-M6x20 | Hex.head bolt M6x20 |
Загрузка ...
|
|
| 40 | 304G2-6E.47.108 | Immobility |
Загрузка ...
|
|
| 41 | 550.47E.108 | Sponge partition |
Загрузка ...
|
|
| 42 | 300-6.47.107 | Rubber plug |
Загрузка ...
|
|
| 43 | 300.47.113 | Scutcheon bracket |
Загрузка ...
|
|
| 44 | 300.47.106A | Dong feng scutcheon |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
