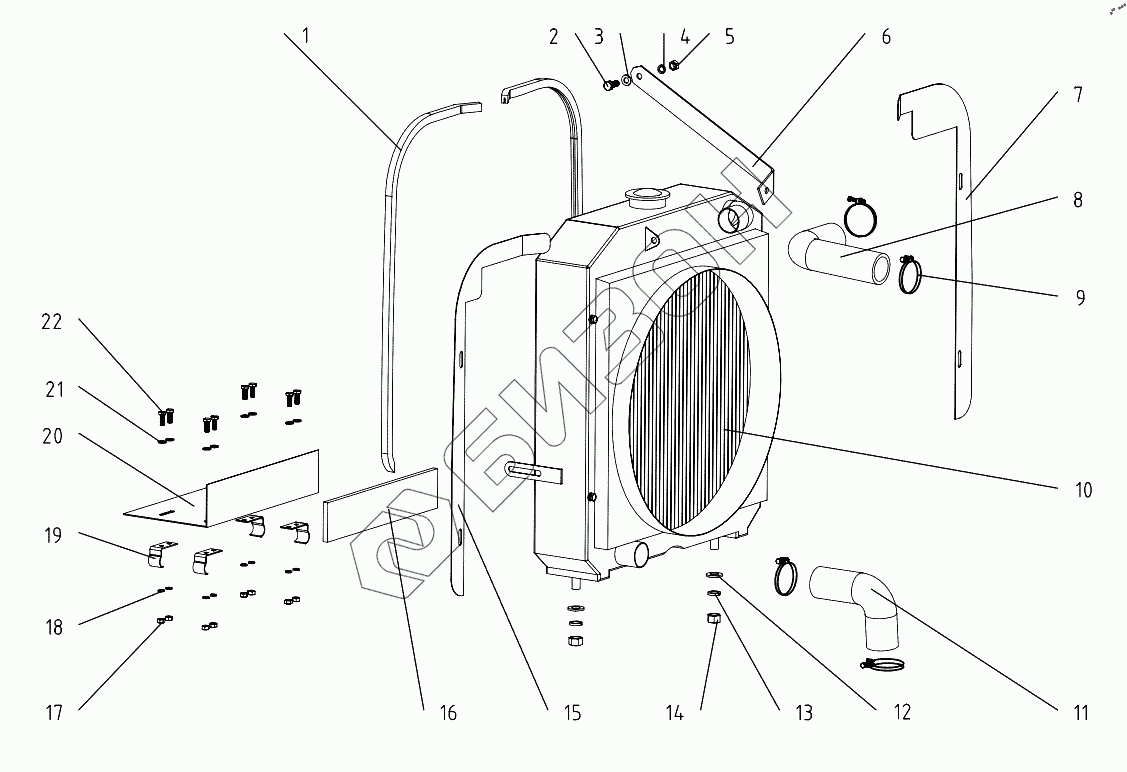

Графический каталог запасных частей к технике: DongFeng 404CE. Radiator

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 550-1.51.101 Airproof piece
Загрузка ...
2 GB/T5783-2000-M8x20 Hex. head bolt M8x20
Загрузка ...
3 GB/T97.1-2002-8 Plain washer 8
Загрузка ...
4 GB/T93-1987-8 Spring lock washer 8
Загрузка ...
5 GB/T6170-2000-M8 Hex. Nut M8
Загрузка ...
6 404G2-6E.13.101 Supporting rod, radiator
Загрузка ...
7 404G2-6E.13.104 Right shield board, radi
Загрузка ...
8 304G2-6E.13.101 Upper water hose
Загрузка ...
9 JB/T8870-1999- (35-51) Hose clamp 2A (35-51)
Загрузка ...
10 404G2-6E.13.011 Radiator
Загрузка ...
11 404G2-6E.13.102 Lower water pipe hose
Загрузка ...
12 GB/T97.1-2002-12 Plain washer 12
Загрузка ...
13 GB/T93-1987-12 Spring lock washer 12
Загрузка ...
14 GB/T6170-2000-M12 Hex. nut M12
Загрузка ...
15 404G2-6E.13.103 Left shield board, radiat
Загрузка ...
16 304G2-6E.13.103 rubber pad
Загрузка ...
17 GB/T6170-2000-M6 Hex. Nut M6
Загрузка ...
18 GB/T93-1987-6 Spring lock washer 6
Загрузка ...
19 304G2-6E.13.105 Spring piece
Загрузка ...
20 304G2-6E.13.108 Down shield board, radiator
Загрузка ...
21 GB/T96.1-2002-M6 Plain washer 6
Загрузка ...
22 GB/T5783-2000-M6x16 Hex.head bolt M6x16
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
