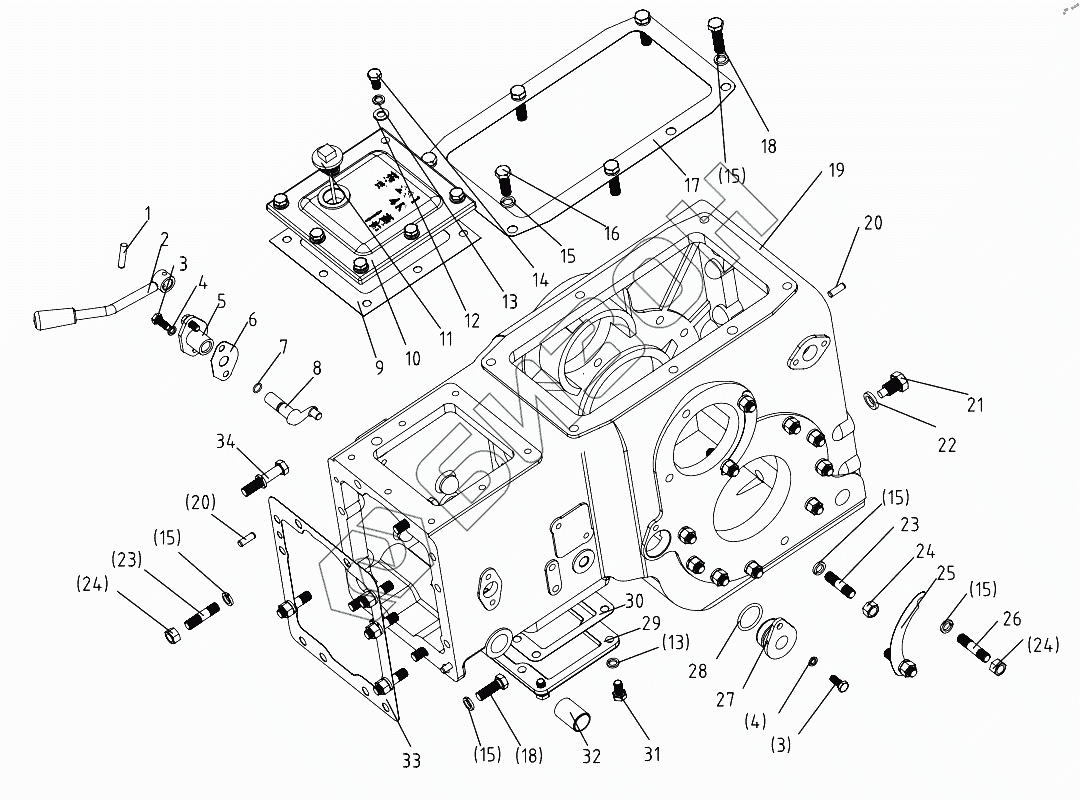

Графический каталог запасных частей к технике: DongFeng 404CE. Rear Axle (B)
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
13
14
15
15
15
15
15
15
16
17
18
18
19
20
20
21
22
23
23
24
24
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T879.1-2000-6x28 | Slotted spring pin 6x28 |
Загрузка ...
|
|
| 2 | 200.38.020 | Shift lever,range hi-low speed |
Загрузка ...
|
|
| 3 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 4 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 5 | 200.38.113 | Bush,shifter peg |
Загрузка ...
|
|
| 6 | 200.38.111 | Paper gasket,bush |
Загрузка ...
|
|
| 7 | GB/T3452.1-1992-10.6x2.65 | O-ring seal10.6x2.65 |
Загрузка ...
|
|
| 8 | 300.38.103 | Shifter peg |
Загрузка ...
|
|
| 9 | 300.38.112 | Paper gasket,upper cover |
Загрузка ...
|
|
| 10 | 300.38.113A-1 | Upper cover |
Загрузка ...
|
|
| 11 | 200.38.014A | Dipstick |
Загрузка ...
|
|
| 12 | GB/T97.2-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 13 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 14 | GB/T5783-2000-M10x20 | Hex.head bolt M10x20 |
Загрузка ...
|
|
| 15 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 16 | GB/T5783-2000-M12x35 | Hex. head bolt M12x35 |
Загрузка ...
|
|
| 17 | 300.38.114 | Paper gasket,lift housing |
Загрузка ...
|
|
| 18 | GB/T5782-2000-M12x45 | Hex. head bolt M12x45 |
Загрузка ...
|
|
| 19 | 300.38.101-4 | Transmission case |
Загрузка ...
|
|
| 20 | GB/T119.1-2000-B8x22 | Parallel pin B8x22 |
Загрузка ...
|
|
| 21 | 200.38.024 | Oil drain plug |
Загрузка ...
|
|
| 22 | 12.37.149 | Combined seal washer |
Загрузка ...
|
|
| 23 | GB/T898-1988-AM12x35 | Stud AM12x35 |
Загрузка ...
|
|
| 24 | GB/T6170-2000-M12 | Hex. nut M12 |
Загрузка ...
|
|
| 25 | 300.38.116 | Adjusting shims,spiral crown gear |
Загрузка ...
|
|
| 26 | GB/T898-1988-AM12x40 | Double end stud AM12x40 |
Загрузка ...
|
|
| 27 | 200.38.160 | End cover |
Загрузка ...
|
|
| 28 | GB/T3452.1-1992-33.5x3.35 | O-ring seal 33.5x3.35 |
Загрузка ...
|
|
| 29 | 300.38.108 | Small cover plate |
Загрузка ...
|
|
| 30 | 300.38.109 | Paper gasket small cover,plate |
Загрузка ...
|
|
| 31 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 32 | 200.38.144-3 | Bush |
Загрузка ...
|
|
| 33 | 200.38.102 | Paper gasket |
Загрузка ...
|
|
| 34 | GB/T5782-2000-M12x60 | Hex. head bolt M12x60 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
