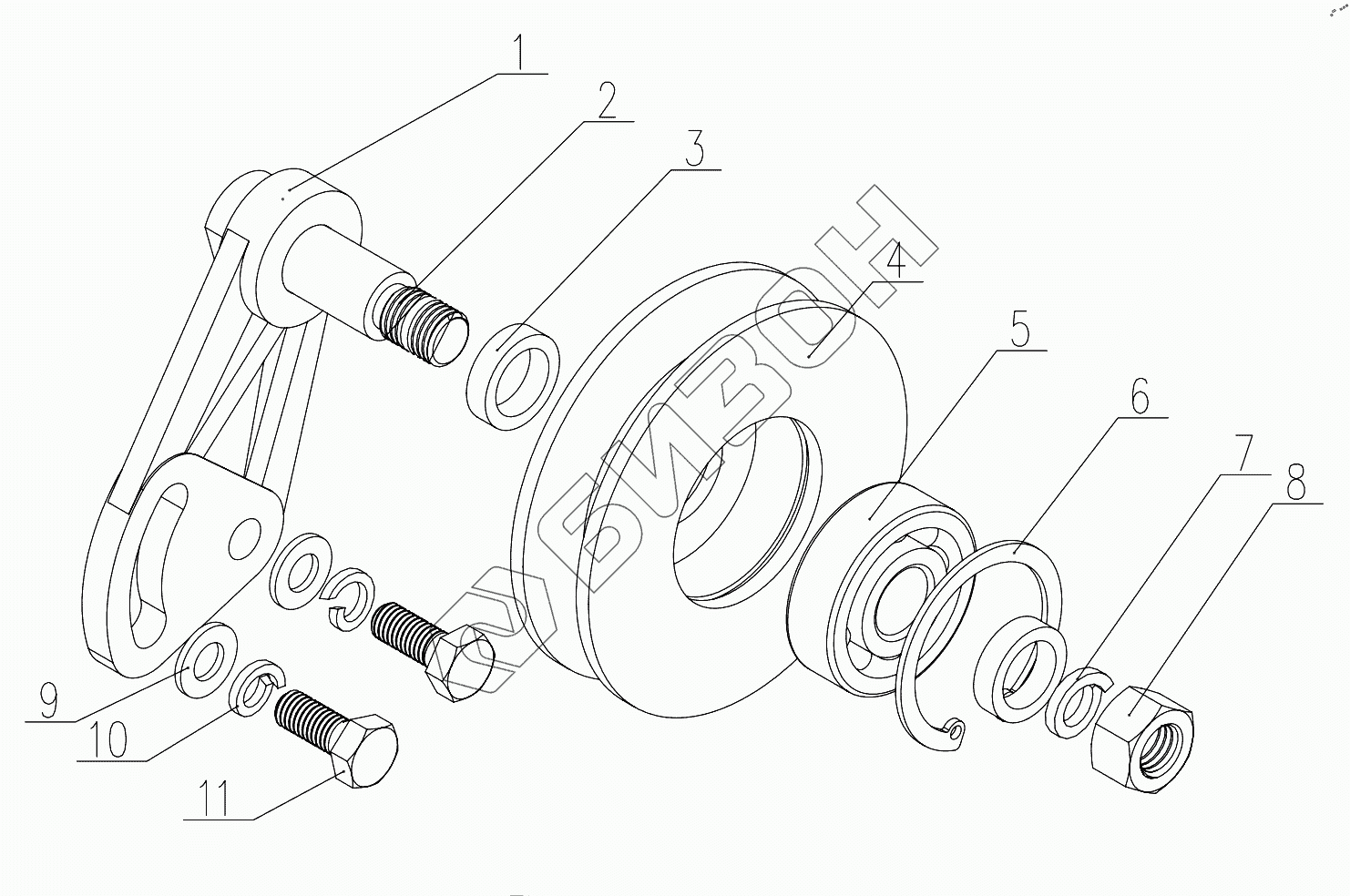

Графический каталог запасных частей к технике: DongFeng 404CE. Tension pulley assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 N390T-21002 Tension pulley bracket
Загрузка ...
2 N390T-21004 Tension pulley shaft
Загрузка ...
3 N390T-21003 Bush ring
Загрузка ...
4 N390T-21001 Tension pulley
Загрузка ...
5 GB/T276-1994-6302E-2RS Bearing 6302E-2RS
Загрузка ...
6 GB/T893.1-1986-42 Circlip for shaft 42
Загрузка ...
7 GB/T93-1987-12 Spring lock washer 12
Загрузка ...
8 GB/T6170-2000-M12 Hex. nut M12
Загрузка ...
9 GB/T97.1-1985-8 Plain washer 8
Загрузка ...
10 GB/T93-1987-8 Spring lock washer 8
Загрузка ...
11 GB/T5783-2000-M8x20 Hex. head bolt M8x20
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
