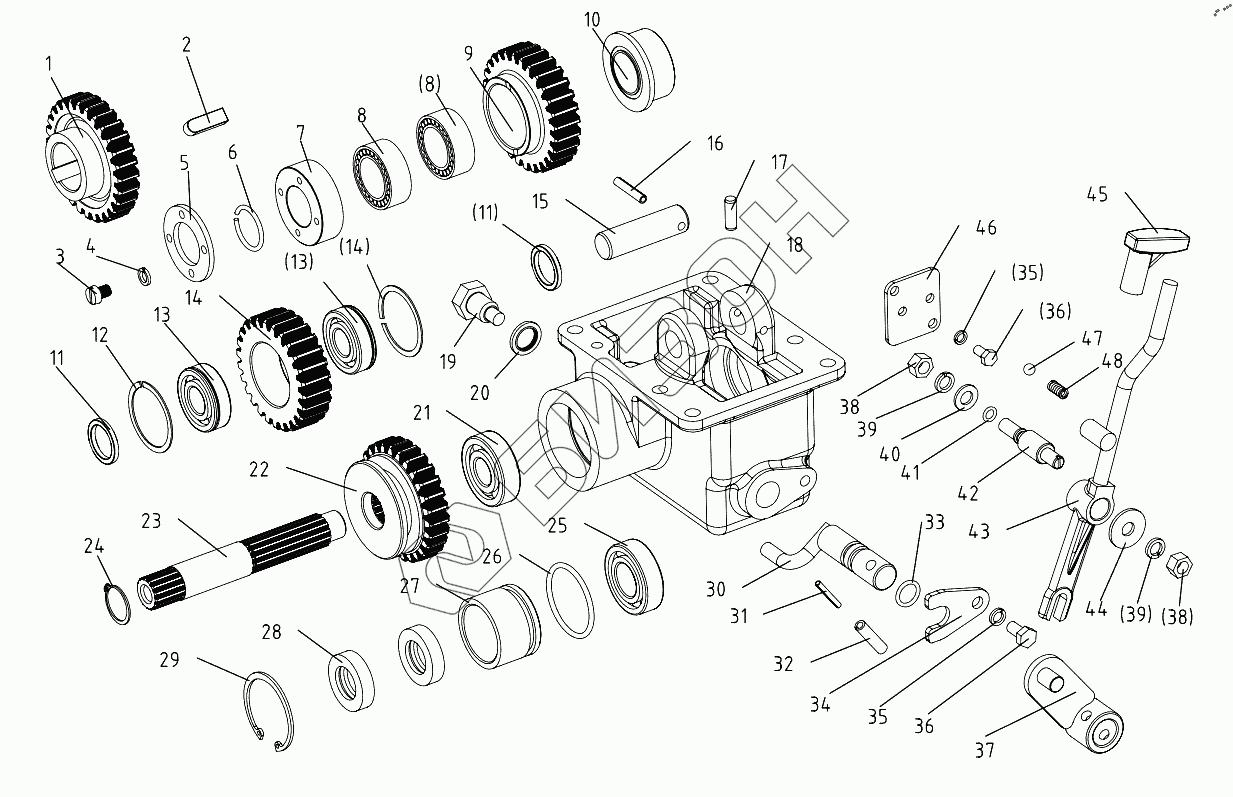

Графический каталог запасных частей к технике: DongFeng 404CE. Transfer case
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
38
38
39
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 304.42.101 | Power Transfer gear |
Загрузка ...
|
|
| 2 | GB/T1096-1979-C10x32 | Flat key C10x32 |
Загрузка ...
|
|
| 3 | GB/T65-2000- M5x16 | Cheese head screw M5x16 |
Загрузка ...
|
|
| 4 | GB/T93-1987-5 | Spring lock washer 5 |
Загрузка ...
|
|
| 5 | 304.42.133-1 | Locating plate |
Загрузка ...
|
|
| 6 | GB/T895.2-1986-30 | Circlip for shaft 30 |
Загрузка ...
|
|
| 7 | 304.42.104-1 | Front spacer |
Загрузка ...
|
|
| 8 | GB/T5801-1994-4524906 | Needle bearing 4524906 |
Загрузка ...
|
|
| 9 | 304.42.105 | Upper idler |
Загрузка ...
|
|
| 10 | 304.42.103 | Rear spacer |
Загрузка ...
|
|
| 11 | 304.42.116 | Spacer |
Загрузка ...
|
|
| 12 | GB/T305-1998-52/57.9 | Locating snap ring 52/57.9 |
Загрузка ...
|
|
| 13 | GB/T277-1989-50205 | Ball bearing with snap ring groove 5020 |
Загрузка ...
|
|
| 14 | 304.42.117 | Lower idler |
Загрузка ...
|
|
| 15 | 304.42.118 | Lower idler shaft |
Загрузка ...
|
|
| 16 | GB/T879.1-2000-6x50 | Slotted spring pin 6x50 |
Загрузка ...
|
|
| 17 | GB/T119.1-2000- A8x30 | Straight pin A8x30 |
Загрузка ...
|
|
| 18 | 304.42.109-1 | Transfer case housing |
Загрузка ...
|
|
| 19 | 200.38.024 | Oil drain plug |
Загрузка ...
|
|
| 20 | 12.37.149 | Combined seal washer |
Загрузка ...
|
|
| 21 | GB/T276-1994- 6304 | Ball bearing 6304 |
Загрузка ...
|
|
| 22 | 304.42.106-1 | Sliding gear |
Загрузка ...
|
|
| 23 | 304.42.107 | Transfer case shaft |
Загрузка ...
|
|
| 24 | GB/T894.1-1986-24 | Circlip for shaft 24 |
Загрузка ...
|
|
| 25 | GB/T276-1994-6205 | Ball bearing 6205 |
Загрузка ...
|
|
| 26 | GB/T3452.1-1992-45x3.55 | O-ring seal 45x3.55 |
Загрузка ...
|
|
| 27 | 304.42.108 | Oil seal seat |
Загрузка ...
|
|
| 28 | HG4-692-67-PG25x42x10 | Oil seal PG25x42x10 |
Загрузка ...
|
|
| 29 | GB/T893.1-1986-55 | Circlip for hole 55 |
Загрузка ...
|
|
| 30 | 304.42.012-1 | Shifter peg |
Загрузка ...
|
|
| 31 | GB/T879.1-2000-5x32 | Slotted spring pin 5x32 |
Загрузка ...
|
|
| 32 | GB/T879.1-2000-8x32 | Slotted spring pin 8x32 |
Загрузка ...
|
|
| 33 | GB/T3452.1-1992-15x2.65 | O-ring seal 10.6x2.65 |
Загрузка ...
|
|
| 34 | 304.42.111 | Locating plate |
Загрузка ...
|
|
| 35 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 36 | GB/T5783-2000-M8x16 | Hex. head bolt M8x16 |
Загрузка ...
|
|
| 37 | 304.42.013-1 | Rocker arm |
Загрузка ...
|
|
| 38 | GB/T6170-2000-M12 | Hex. nut M12 |
Загрузка ...
|
|
| 39 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 40 | GB/T97.1-2000-12 | Plain washer 12 |
Загрузка ...
|
|
| 41 | GB/T3452.1-1992-9x2.65 | O-ring seal 9x2.65 |
Загрузка ...
|
|
| 42 | 304.42.113 | Pivot shaft |
Загрузка ...
|
|
| 43 | 354-7.42.021 | Control lever |
Загрузка ...
|
|
| 44 | GB/T96-2002-12 | lock washer 12 |
Загрузка ...
|
|
| 45 | 304.42.134-2 | Transfer control handle |
Загрузка ...
|
|
| 46 | 304.42.115-1 | Positioning plate |
Загрузка ...
|
|
| 47 | GB/T308-2002-10 | Steel ball 10 |
Загрузка ...
|
|
| 48 | 304.42.114 | Spring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
