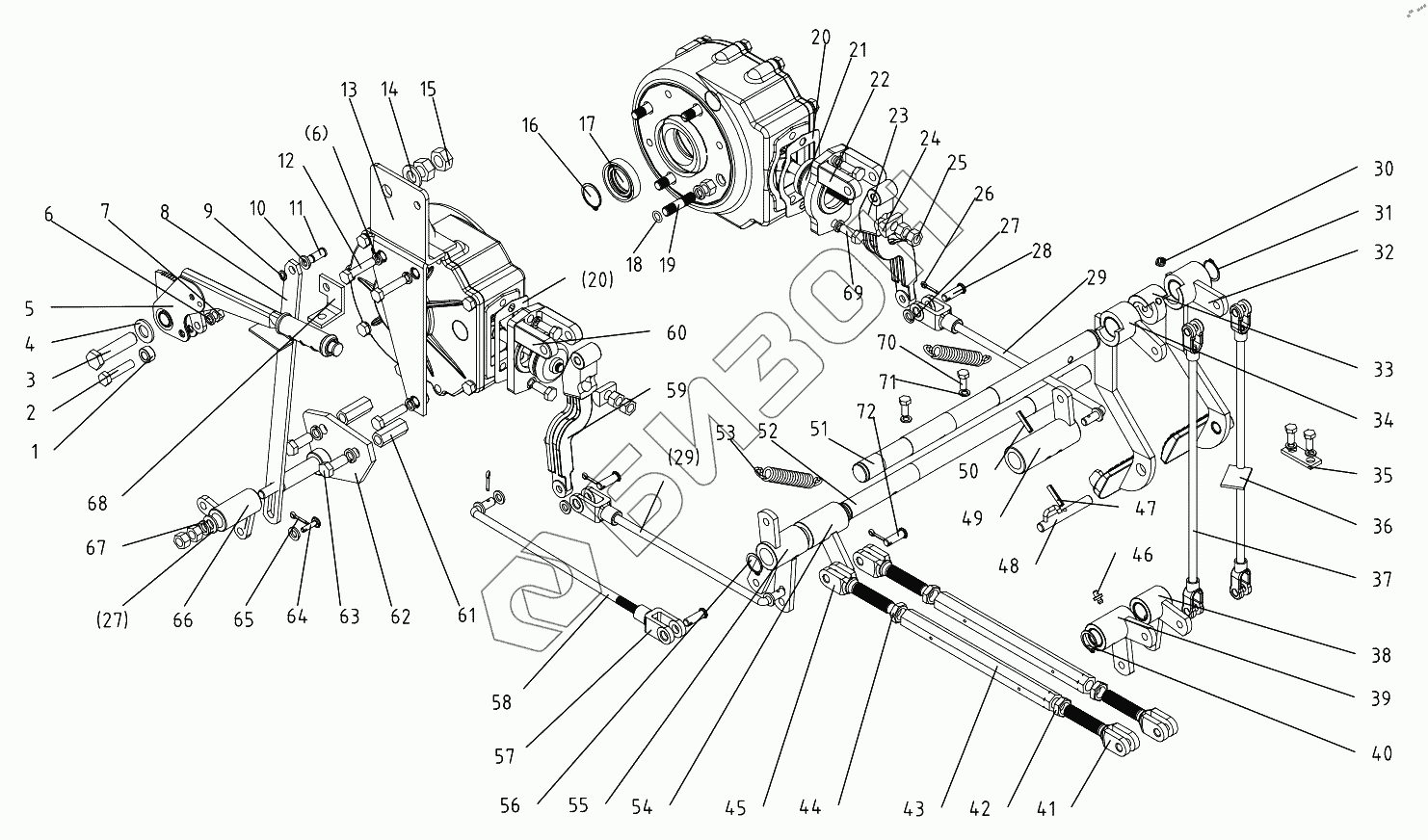

Графический каталог запасных частей к технике: DongFeng 404G2. Brake Operation Mechanism
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 450.43.106 | Cushion |
Загрузка ...
|
|
| 2 | GB/T5783-2000-M10x35 | Hex. head bolt M10x35 |
Загрузка ...
|
|
| 3 | GB/T5783-2000-M16x60 | Hex. head bolt M16x60 |
Загрузка ...
|
|
| 4 | GB/T97.1-2002-16 | Plain washer 16 |
Загрузка ...
|
|
| 5 | 250-1.43.012 | Hand brake weld part |
Загрузка ...
|
|
| 6 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 7 | GB/T 6170-2000-M10 | Hex .nut M10 |
Загрузка ...
|
|
| 8 | 404G2-6.43.028 | Upright pull bar weld part |
Загрузка ...
|
|
| 9 | GB/T894.1-1986-10 | Circlip for shaft 10 |
Загрузка ...
|
|
| 10 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 11 | 450.43.137 | Brake bar clevis pin |
Загрузка ...
|
|
| 12 | GB/T5783-2000-M10x45 | Hex. head bolt M10x45 |
Загрузка ...
|
|
| 13 | 350-1.43.013 | Hand brake pull link weldment |
Загрузка ...
|
|
| 14 | GB/T93-1987-16 | Spring Lock washer16 |
Загрузка ...
|
|
| 15 | GB /T6170-2000-M16 | Hex. nut M16 |
Загрузка ...
|
|
| 16 | GB/T894.1-1986-35 | Circlip for shaft 35 |
Загрузка ...
|
|
| 17 | HG4-692-67-SD32x52x12 | Oil envelop SD32x52x12 |
Загрузка ...
|
|
| 18 | GB/T3452.1-1992-10.6x2.65 | O-ring seal10.6x2.65 |
Загрузка ...
|
|
| 19 | GB/T898-1988-AGM12-M12x35 | Double end stud AGM12-M12x35 |
Загрузка ...
|
|
| 20 | 280.43.103 | Paper gasket |
Загрузка ...
|
|
| 21 | 280.43.118 | Pressurize bar |
Загрузка ...
|
|
| 22 | 280.43.104 | Left rocker arm pedestal |
Загрузка ...
|
|
| 23 | 300.43.155 | Left rocker arm |
Загрузка ...
|
|
| 24 | 280.43.105 | Self-aligning block |
Загрузка ...
|
|
| 25 | GB /T6170-2000-M12 | Hex. nut M12 |
Загрузка ...
|
|
| 26 | GB/T91-2000-3.2x28 | Split pin 3.2x28 |
Загрузка ...
|
|
| 27 | GB/T97.2-2002-12 | Chamfered plain washer 12 |
Загрузка ...
|
|
| 28 | GB/T882-1986-B12x40 | Clevis pin with head B12x40 |
Загрузка ...
|
|
| 29 | 404G2-6.43.018 | Back pullback weld part |
Загрузка ...
|
|
| 30 | JB/T7940.1-1995-M10x1 | Grease cup M10x1 |
Загрузка ...
|
|
| 31 | GB/T894.1-1986-26 | Circlip for shaft 26 |
Загрузка ...
|
|
| 32 | 304G2-6.43.020 | Right brake pedal |
Загрузка ...
|
|
| 33 | 304G2-6.43.112 | Limit sheath |
Загрузка ...
|
|
| 34 | 304G2-6.43.019 | Left brake pedal |
Загрузка ...
|
|
| 35 | 304G2-6.43.133 | Safety on-off fix board |
Загрузка ...
|
|
| 36 | 304G2-6.43.024 | Left pull bar weld part |
Загрузка ...
|
|
| 37 | 304G2-6.43.010 | Right front pullback weld part |
Загрузка ...
|
|
| 38 | 304G2-6.43.025 | Left connect cannula assembled |
Загрузка ...
|
|
| 39 | 304G2-6.43.026 | Right connect cannula assemble |
Загрузка ...
|
|
| 40 | GB/T894.1-1986-22 | Circlip for shaft 22 |
Загрузка ...
|
|
| 41 | 304G2-6.43.118 | Pullback fork |
Загрузка ...
|
|
| 42 | GB/T6173-2000-M16x11.5 | Hex. nut M16x11.5 |
Загрузка ...
|
|
| 43 | 304G2-6.43.142 | Handspike |
Загрузка ...
|
|
| 44 | GB/T6173-2000-M16x11.5 | Hex. nut M16x11.5 |
Загрузка ...
|
|
| 45 | 304G2-6.43.119 | Pullback fork |
Загрузка ...
|
|
| 46 | JB/T7940.2-1995- 45°M10x1 | Angle grease nipple 45°M10x1 |
Загрузка ...
|
|
| 47 | GB/T879.1-2000-5x20 | Slotted spring pin 5x20 |
Загрузка ...
|
|
| 48 | 800.43.024 | Brake pedal link axis weld part |
Загрузка ...
|
|
| 49 | 404G2-6.43.016 | Left brake cannula weld part |
Загрузка ...
|
|
| 50 | GB/T879.4-2000-8x40 | Spring split pin 8x40 |
Загрузка ...
|
|
| 51 | 304G2-6.43.204 | Detent axis |
Загрузка ...
|
|
| 52 | 404G2-6.43.205 | Back brake transmission axis |
Загрузка ...
|
|
| 53 | 200.43.125 | External return spring |
Загрузка ...
|
|
| 54 | 304G2-6.43.016 | Middle cannula weld part |
Загрузка ...
|
|
| 55 | 304G2-6.43.017 | Right brake cannula weld part |
Загрузка ...
|
|
| 56 | GB/T894.1-1986-24 | Circlip for shaft 24 |
Загрузка ...
|
|
| 57 | 254G2.43.102 | Draw rod fork |
Загрузка ...
|
|
| 58 | 404G2-6.43.021 | Hand brake pull link weldment |
Загрузка ...
|
|
| 59 | 300.43.150 | Right rocker arm |
Загрузка ...
|
|
| 60 | 280.43.110 | Right rocker arm pedestal |
Загрузка ...
|
|
| 61 | 350-1.43.106 | Сonnecting nut |
Загрузка ...
|
|
| 62 | 404G2-6.43.014 | Turn axis Support boare weld part |
Загрузка ...
|
|
| 63 | GB/T5783-2000-M12x30 | Hex. head bolt M12x30 |
Загрузка ...
|
|
| 64 | GB/T882-1986-B12x22 | Clevis pin with head B10x22 |
Загрузка ...
|
|
| 65 | GB/T91-2000-3.2x20 | Split pin 3.2x20 |
Загрузка ...
|
|
| 66 | 404G2-6.43.015 | Turn axis weld part |
Загрузка ...
|
|
| 67 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 68 | 404G2-6.43.123 | Safety on-off fix board |
Загрузка ...
|
|
| 69 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 70 | GB/T29.1-1988-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 71 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 72 | GB/T882-1986-B10x32 | Clevis pin with head B10x32 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
