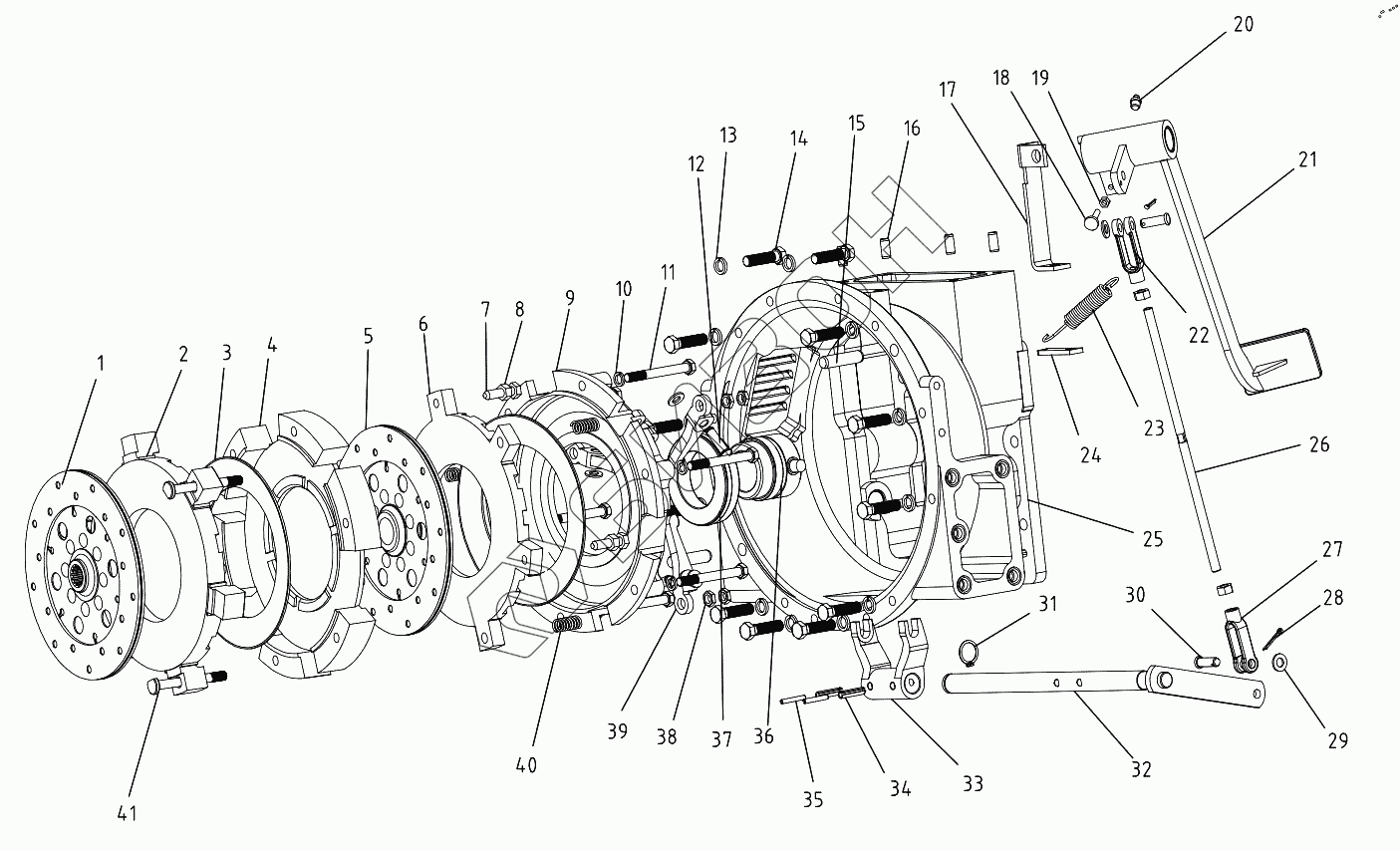

Графический каталог запасных частей к технике: DongFeng 404G2. Clutch
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 304G2-6.21.clutch | 304G2-6.21.clutch | Clutch parts |
Загрузка ...
|
|
| 1 | 300.21C.013 | Driven plate, main clutch |
Загрузка ...
|
|
| 2 | 300.21C.103-1 | Pressure plate, main clutch |
Загрузка ...
|
|
| 3 | 304G2-6.21.101 | Disc spring |
Загрузка ...
|
|
| 4 | 300.21C.104 | Fixed pressure plate, clutch |
Загрузка ...
|
|
| 5 | 300.21C.012 | Driven plate PTO clutch |
Загрузка ...
|
|
| 6 | 300.21C.106-1 | Pressure plate, PTO clutch |
Загрузка ...
|
|
| 7 | 300.21C.113-1 | Adjusting bolt |
Загрузка ...
|
|
| 8 | GB/T6171-2000-M10x1 | Fine thread hex. nut M10x1 |
Загрузка ...
|
|
| 9 | 300.21C.107-1 | Clutch cover |
Загрузка ...
|
|
| 10 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 11 | GB/T5782-2000-M10x90 | Hex. head bolt M10x90 |
Загрузка ...
|
|
| 12 | 280.21.109-1 | Clevis pin with head |
Загрузка ...
|
|
| 13 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 14 | GB/T5783-2000-M12x45 | Hex. head bolt M12x45 |
Загрузка ...
|
|
| 15 | 300.37.154 | Parallel pin |
Загрузка ...
|
|
| 16 | GB/T119.1-2000-B10x22 | Parallel pin B10x22 |
Загрузка ...
|
|
| 17 | 304G2-6.21.114 | Safety switch bracket |
Загрузка ...
|
|
| 18 | 300.21C.133 | Adjusting bolt |
Загрузка ...
|
|
| 19 | GB/T6170-2000-M6 | Hex. Nut M6 |
Загрузка ...
|
|
| 20 | JB/T7940.2-1995-45° M10x1 | Angle grease nipple 45°M10x1 |
Загрузка ...
|
|
| 21 | 304G2-6.21.015 | Pedal weldment |
Загрузка ...
|
|
| 22 | 300.21A.148 | Rod clevis |
Загрузка ...
|
|
| 23 | 200.21.127-1 | Return spring |
Загрузка ...
|
|
| 24 | 304G2-6.21.115 | Spring bracket |
Загрузка ...
|
|
| 25 | 304G2/354G2.21.011 | Clutch case |
Загрузка ...
|
|
| 26 | 304G2-6.21.103 | Clutch pull rod |
Загрузка ...
|
|
| 27 | 254G2.21.106 | Rod clevis |
Загрузка ...
|
|
| 28 | GB/T91-2000-3.2x25 | Split pin 3.2x25 |
Загрузка ...
|
|
| 29 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 30 | GB/T119.1-2000-B10x22 | Parallel pin B10x22 |
Загрузка ...
|
|
| 31 | GB/T894.1-1986-22 | Circlip for shaft 22 |
Загрузка ...
|
|
| 32 | 304G2-6.21.014 | Release shaft |
Загрузка ...
|
|
| 33 | 304G2.21.104 | Release fork |
Загрузка ...
|
|
| 34 | GB/T879-2000-8x35 | Slotted spring pin 8x35 |
Загрузка ...
|
|
| 35 | GB/T879-2000-5x35 | Slotted spring pin 5x35 |
Загрузка ...
|
|
| 36 | 304G2.21.103 | Release bearing seat |
Загрузка ...
|
|
| 37 | 65TNK20 | Release bearing |
Загрузка ...
|
|
| 38 | GB/T6173-2000- M10x1 | Fine thread hex. nut M10x1 |
Загрузка ...
|
|
| 39 | 300.21C.116-1 | Main release lever |
Загрузка ...
|
|
| 40 | 300.21C.115 | Return spring |
Загрузка ...
|
|
| 41 | 300.21C.114-1 | Adjusting bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
