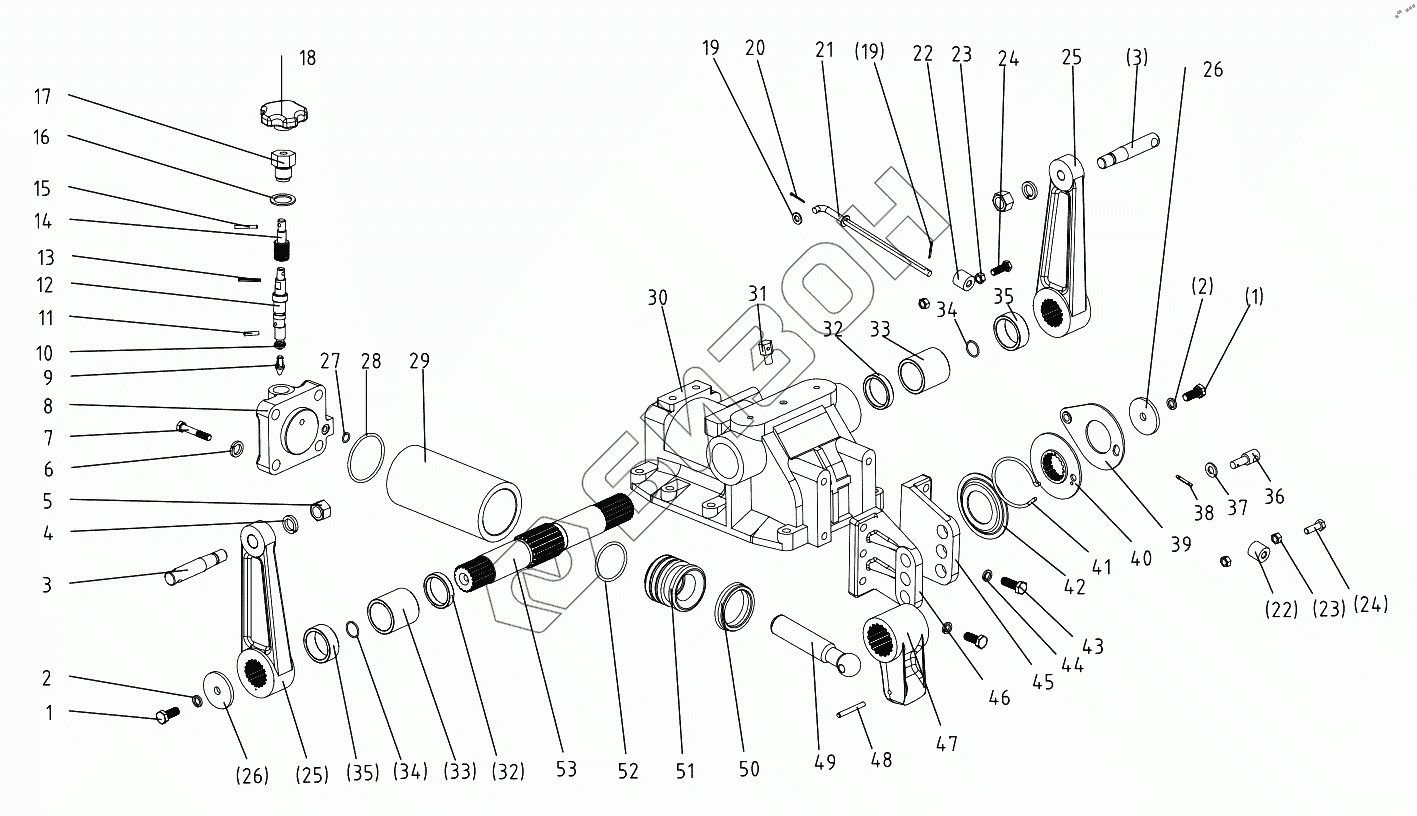

Графический каталог запасных частей к технике: DongFeng 404G2. Hydraulic Power Lift
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
31
32
32
33
33
34
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 400-6.55.001 | 400-6.55.001 | Hydraulic power lift |
Загрузка ...
|
|
| 1 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 2 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 3 | 200.55.105 | Lift arm pin |
Загрузка ...
|
|
| 4 | GB/T93-1987-16 | Spring Lock washer16 |
Загрузка ...
|
|
| 5 | GB/T6170-2000-M16 | Hex .nut M16 |
Загрузка ...
|
|
| 6 | GB/T93-1987-14 | Spring lock washer 14 |
Загрузка ...
|
|
| 7 | GB/T5782-2000-M14x45 | Hex. head bolt M14x60 |
Загрузка ...
|
|
| 8 | 300.55.114-1 | Cylinder cover |
Загрузка ...
|
|
| 9 | 300.55.125 | adjust valve |
Загрузка ...
|
|
| 10 | GB/T3452.1-1992-11.8x1.8 | O-ring seal 11.8x1.8 |
Загрузка ...
|
|
| 11 | GB/T119.1-2000-4x12 | Pin4x12 |
Загрузка ...
|
|
| 12 | 300.55.127 | The lower end of adjust valve |
Загрузка ...
|
|
| 13 | GB/T879.1-2000-4x16 | Slotted spring pin 4x16 |
Загрузка ...
|
|
| 14 | 300.55.122 | The lower top of adjust valve |
Загрузка ...
|
|
| 15 | GB/T879.1-2000-5x24 | Pin5x24 |
Загрузка ...
|
|
| 16 | 300.55.124-30 | Spring washer 30 |
Загрузка ...
|
|
| 17 | 300.55.130 | Valve -pole nut |
Загрузка ...
|
|
| 18 | 300.55.020 | Handwheel assy |
Загрузка ...
|
|
| 19 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 20 | GB/T91-2000-2x16 | Split pin 2x16 |
Загрузка ...
|
|
| 21 | 200.55.013 | Linkage rod |
Загрузка ...
|
|
| 22 | 200.55.119-1 | Limit spot |
Загрузка ...
|
|
| 23 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 24 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 25 | 300-6.55.106 | Lift arm |
Загрузка ...
|
|
| 26 | 200.55.107 | Clamping plate |
Загрузка ...
|
|
| 27 | GB/T3452.1-1992-10.6x1.8 | O-ring seal 10.6x1.8 |
Загрузка ...
|
|
| 28 | GB/T3452.1-1992-92.5x5.3 | O-ring seal 92.5x5.3 |
Загрузка ...
|
|
| 29 | 300.55.115 | Cylinder |
Загрузка ...
|
|
| 30 | 300.55.101-2 | Lift case |
Загрузка ...
|
|
| 31 | 200.55.111-2 | Vent tube |
Загрузка ...
|
|
| 32 | 200.55.102 | Spacer sleeve |
Загрузка ...
|
|
| 33 | 200.55.103-1 | Bush |
Загрузка ...
|
|
| 34 | GB/T3542.1-1992-38.7x5.3 | O-ring seal 38.7x5.3 |
Загрузка ...
|
|
| 35 | 200.55.104 | Retainer ring |
Загрузка ...
|
|
| 36 | 200.55.120 | Linkage pin |
Загрузка ...
|
|
| 37 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 38 | GB/T91-2000-3.2x20 | Split pin 3.2x20 |
Загрузка ...
|
|
| 39 | 200.55.014 | Driven plate |
Загрузка ...
|
|
| 40 | 200.55.122 | Retainer plate |
Загрузка ...
|
|
| 41 | 200.55.121 | Torsion spring |
Загрузка ...
|
|
| 42 | 200.55.016 | Drive plate weldment |
Загрузка ...
|
|
| 43 | GB/T5783-2000-M10x30 | Hex. head bolt M10x30 |
Загрузка ...
|
|
| 44 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 45 | 300.55.024 | Right Hitching plate |
Загрузка ...
|
|
| 46 | 300.55.025 | Left Hitching plate |
Загрузка ...
|
|
| 47 | 300.55.132-1 | Inner lift arm |
Загрузка ...
|
|
| 48 | GB/T879.1-2000-6x50 | Slotted spring pin 6x50 |
Загрузка ...
|
|
| 49 | 200.55.109 | Piston push rod |
Загрузка ...
|
|
| 50 | 300.55.117-D80 | YX-seal D80 |
Загрузка ...
|
|
| 51 | 300.55.116 | Piston |
Загрузка ...
|
|
| 52 | GB/T3452.1-1992-73x3.55 | O-ring seal 73x3.55 |
Загрузка ...
|
|
| 53 | 300.55.135 | Lift shaft |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
