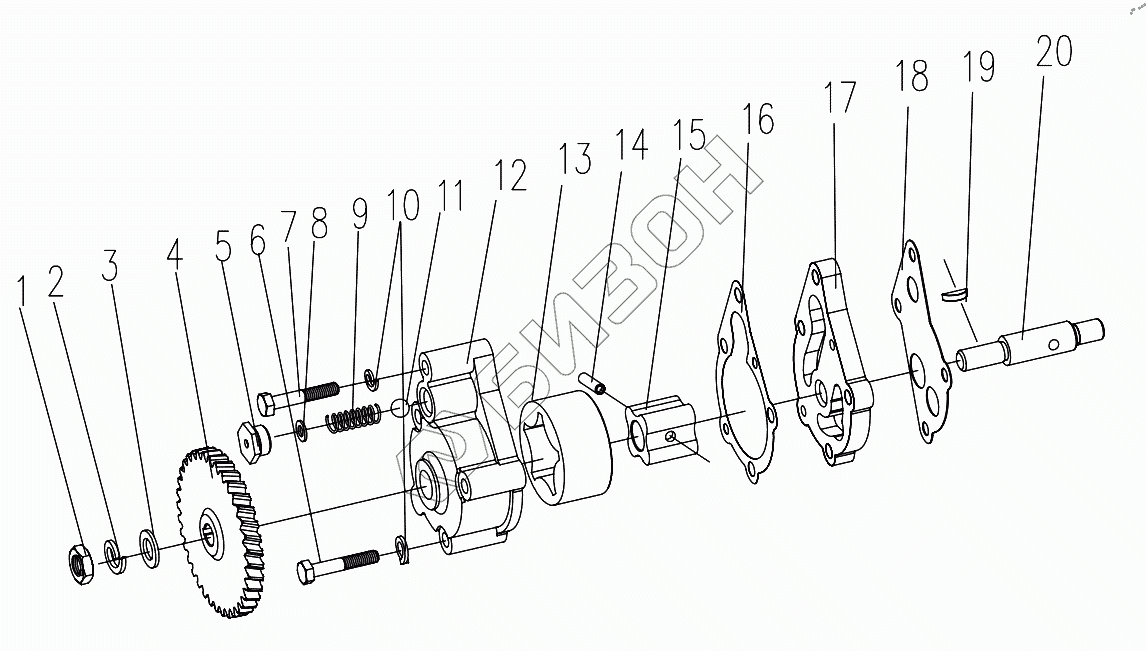

Графический каталог запасных частей к технике: DongFeng 404G2. Lubricating Oil Pump Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T6173-2000-M10x1 | Fine thread hex. nut M10x1 |
Загрузка ...
|
|
| 2 | GB/T859-1987-10 | Washer 10 |
Загрузка ...
|
|
| 3 | GB/T848-1985-10 | Washer 10 |
Загрузка ...
|
|
| 4 | N485Q-13007 (C)-1 | Oil pump gear |
Загрузка ...
|
|
| 5 | N85-13006 | Pressure-limiting plug |
Загрузка ...
|
|
| 6 | GB/T5782-2000-M6x50 | Bolt M6x50 |
Загрузка ...
|
|
| 7 | GB/T5782-2000-M6x55 | Hex. head bolt M6x55 |
Загрузка ...
|
|
| 8 | GB/T859-1987-4 | Washer 4 |
Загрузка ...
|
|
| 9 | N85-13005 | Pressure-limiting spring |
Загрузка ...
|
|
| 10 | GB/T859-1987-6 | Washer 6 |
Загрузка ...
|
|
| 11 | GB/T308-2002 | Шарик |
Загрузка ...
|
|
| 12 | N485-13001 (A) | Oil pump body |
Загрузка ...
|
|
| 13 | N485-13004 (A) | Outer rotor |
Загрузка ...
|
|
| 14 | N85-13103 (A) | Cylindrical pin |
Загрузка ...
|
|
| 15 | N485-13102 (A) | Inner rotor |
Загрузка ...
|
|
| 16 | N485-13008 (A) | Adjusting shim |
Загрузка ...
|
|
| 17 | N85-13002 (A) | Oil pump cover |
Загрузка ...
|
|
| 18 | N85-13003 | Gasket |
Загрузка ...
|
|
| 19 | GB/T1099-1979-3x5x13 | Key3x5x13 |
Загрузка ...
|
|
| 20 | N485-13101 (A) | Oil pump shaft |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
