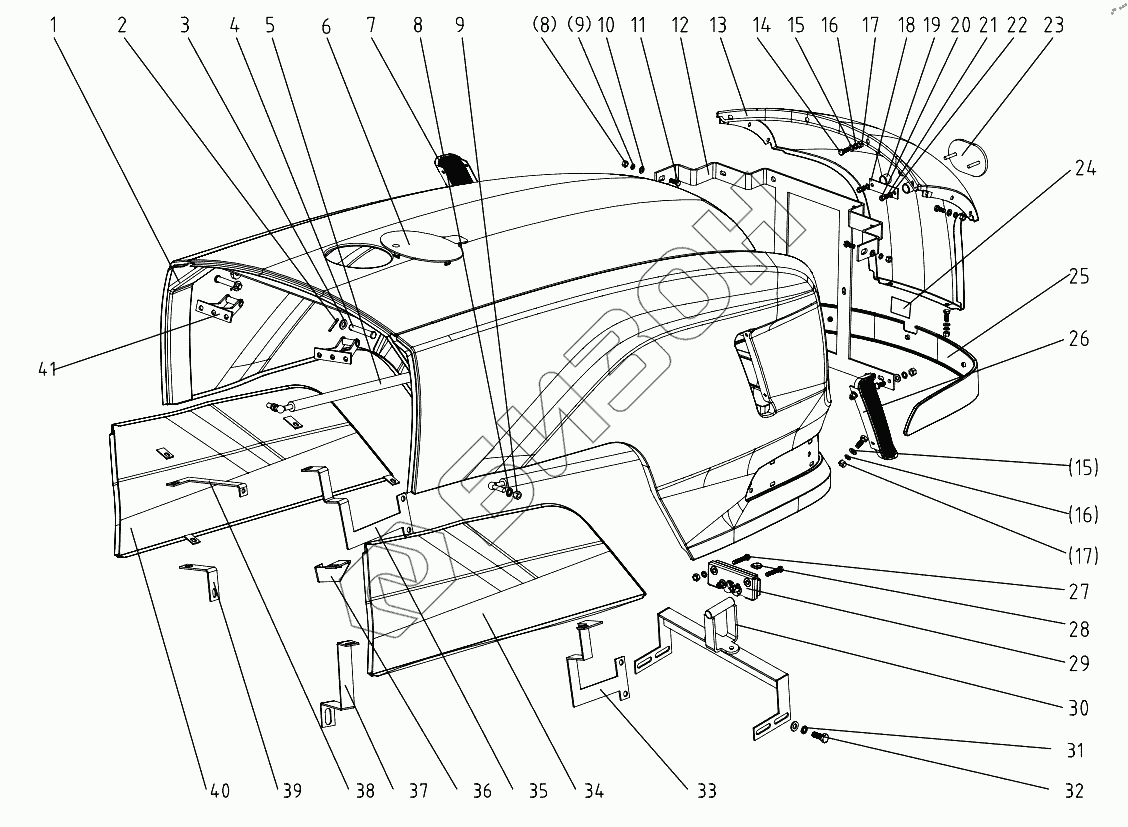

Графический каталог запасных частей к технике: DongFeng 404G2. Hood and Panel (A)
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 404G2-6F.47.011-1 | Engine Hood |
Загрузка ...
|
|
| 2 | GB/T91-2000-3.2x30 | Split pin 3.2x20 |
Загрузка ...
|
|
| 3 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 4 | GB/T882-1986-B10x60 | Clevis pin with head B10x60 |
Загрузка ...
|
|
| 5 | 695x293x320-BB-832678 | Gas spring |
Загрузка ...
|
|
| 6 | 504G3-E.47.105 | Fuel tank cap |
Загрузка ...
|
|
| 7 | 404-11.47.105 | Left radiator grill |
Загрузка ...
|
|
| 8 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 9 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 10 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 11 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 12 | 404-11.47.017 | Bracket |
Загрузка ...
|
|
| 13 | 404-11.47.103 | Front cover |
Загрузка ...
|
|
| 14 | GB/T5783-2000-M6x16 | Hex.head bolt M6x16 |
Загрузка ...
|
|
| 15 | GB/T97.1-2002-6 | Plain washer 6 |
Загрузка ...
|
|
| 16 | GB/T93-1987-6 | Spring lock washer 6 |
Загрузка ...
|
|
| 17 | GB/T6170-2000-M6 | Hex. Nut M6 |
Загрузка ...
|
|
| 18 | 300.47.113 | Scutcheon bracket |
Загрузка ...
|
|
| 19 | GB/T6170-2000-M5 | Nut M5 |
Загрузка ...
|
|
| 20 | GB/T93-1987-5 | Spring lock washer 5 |
Загрузка ...
|
|
| 21 | GB/T97.1-2002-5 | Plain washer 5 |
Загрузка ...
|
|
| 22 | 404-11.47.107 | DF brand |
Загрузка ...
|
|
| 23 | 404-11.47.109 | Decorative strip |
Загрузка ...
|
|
| 24 | 404-11.47.117 | Hood opening instruction |
Загрузка ...
|
|
| 25 | 404-11.47.104 | Front garnish |
Загрузка ...
|
|
| 26 | 404-11.47.106 | Right radiator grill |
Загрузка ...
|
|
| 27 | GB/T5783-2000-M6x35 | Hex.Head bolt M6x35 |
Загрузка ...
|
|
| 28 | 550.47E.105-1 | Rubber sheath |
Загрузка ...
|
|
| 29 | 550.47E.026 | Hood lock |
Загрузка ...
|
|
| 30 | 404G2-6F.47.015-1 | Lockpin |
Загрузка ...
|
|
| 31 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 32 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 33 | 404G2-E.47.141-1 | Front down right setting board |
Загрузка ...
|
|
| 34 | 404G2-E.47.041 | Right Hood |
Загрузка ...
|
|
| 35 | 404G2-E.47.131-1 | Front down left setting board |
Загрузка ...
|
|
| 36 | 400-6.47.105 | Top right setting board |
Загрузка ...
|
|
| 37 | 300-6.47.103 | Right below setting board |
Загрузка ...
|
|
| 38 | 304-6E.47.103 | Top left setting board |
Загрузка ...
|
|
| 39 | 404G2-E.47.142 | Rear top right setting board |
Загрузка ...
|
|
| 40 | 404G2-E.47.031 | Left Hood |
Загрузка ...
|
|
| 41 | 404G2-6F.47.014 | Hood hinge |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
