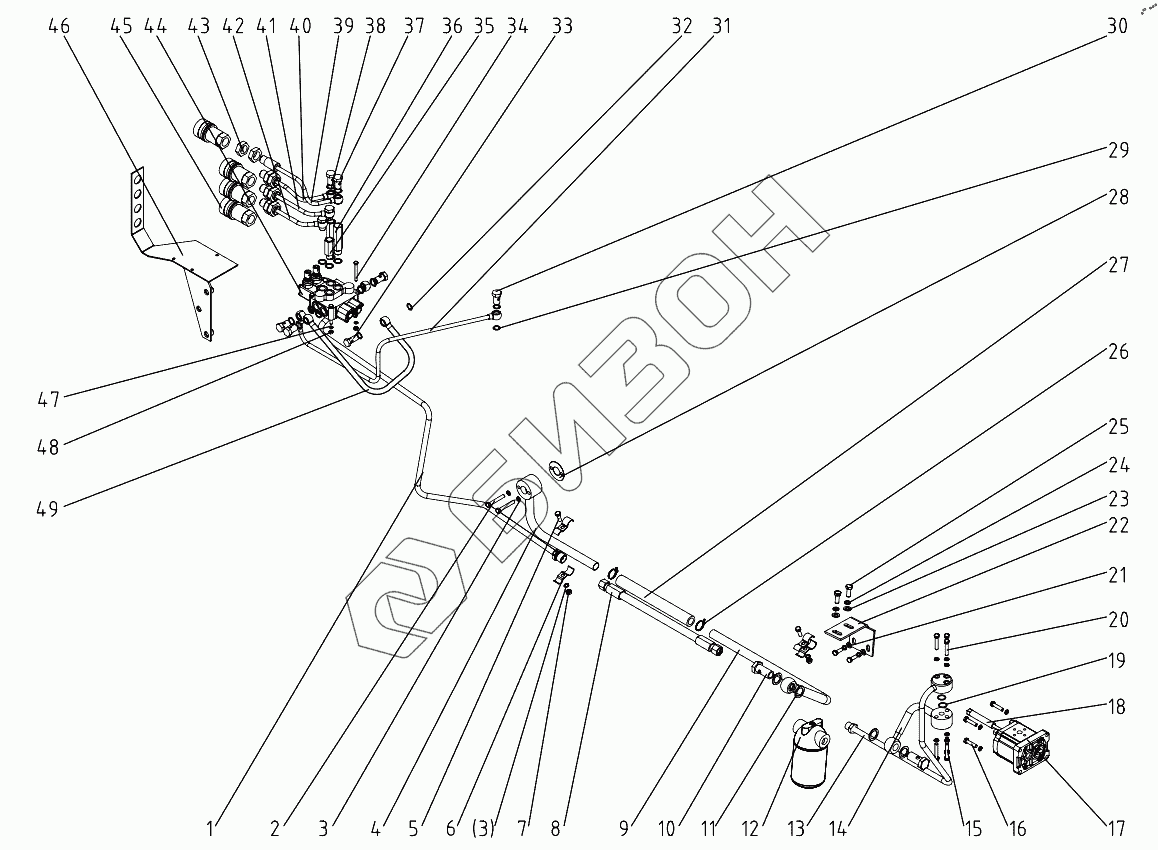

Графический каталог запасных частей к технике: DongFeng 404G2. Hydraulic Lifting Pipeline Assembly
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 404G2-E.58.015 | Inlet pipe weldment |
Загрузка ...
|
|
| 2 | GB/T5783-2000-M8x55 | Hex. head bolt M8x55 |
Загрузка ...
|
|
| 3 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 4 | 404G2-6F.58.018 | Filter inlet pipe weldment(1) |
Загрузка ...
|
|
| 5 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 6 | 404B.58D.120-1 | Fixed clip |
Загрузка ...
|
|
| 7 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 8 | 254-5.58.013 | Hose assy |
Загрузка ...
|
|
| 9 | 404G2-6.58.015 | Filter inlet pipe weldment (2) |
Загрузка ...
|
|
| 10 | 320.58.108 | Hollow bolt M22x1.5 |
Загрузка ...
|
|
| 11 | JB-FT-CU-22 | Combination washer 22 |
Загрузка ...
|
|
| 12 | YX0811A2-0000 | Filter |
Загрузка ...
|
|
| 13 | 404G2-6F.58.017-1 | Front inlet pipe weldment |
Загрузка ...
|
|
| 14 | 404B.58D.010 | Inlet pipe assy of gear pump |
Загрузка ...
|
|
| 15 | GB/T5783-2000-M8x45 | Hex. head bolt M8x45 |
Загрузка ...
|
|
| 16 | GB/T5783-2000-M8x35 | Hex. Head bolt M8x35 |
Загрузка ...
|
|
| 17 | CBN-F314B | Gear pump |
Загрузка ...
|
|
| 18 | 300.58.102 | Fastening bolt |
Загрузка ...
|
|
| 19 | GB/T3452.1-1992-18x2.65 | O-ring seal 18x2.65 |
Загрузка ...
|
|
| 20 | GB/T5783-2000-M8x40 | Hex. head bolt M8x40 |
Загрузка ...
|
|
| 21 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 22 | 404B.58.102 | Filter bracket |
Загрузка ...
|
|
| 23 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 24 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 25 | GB/T5783-2000-M10x20 | Hex.head bolt M10x20 |
Загрузка ...
|
|
| 26 | JB/T8870-1999-2A (25-38) | Hoop |
Загрузка ...
|
|
| 27 | HG4-761-74-22x32x270 | Hose 22x32x270 |
Загрузка ...
|
|
| 28 | 304.58A.101 | Paper gasket |
Загрузка ...
|
|
| 29 | JB-FT-CU-16 | Copper washer 16 |
Загрузка ...
|
|
| 30 | JB/T6013-2000-M16x1.5 | link bolt M16x1.5 |
Загрузка ...
|
|
| 31 | 404G2-E.58.016 | Return pipe weldment |
Загрузка ...
|
|
| 32 | JB-FT-CU-14 | Combination washer 14 |
Загрузка ...
|
|
| 33 | 200.55.124 | Hollow bolt M14x1.5 |
Загрузка ...
|
|
| 34 | GB/T5782-2000-M6x55 | Hex. head bolt M6x55 |
Загрузка ...
|
|
| 35 | 254-1.61.101 | Inlet pipe connect |
Загрузка ...
|
|
| 36 | 304G2-6.61.118 | Inlet pipe connect |
Загрузка ...
|
|
| 37 | 354.61.101 | Hollow bolt |
Загрузка ...
|
|
| 38 | 354.61.102 | Washer |
Загрузка ...
|
|
| 39 | 404G2-6F.58.027 | Outlet pipe weldment(4) |
Загрузка ...
|
|
| 40 | 404G2-6F.58.025 | Outlet pipe weldment(3) |
Загрузка ...
|
|
| 41 | 404G2-6F.58.023 | Outlet pipe weldment(2) |
Загрузка ...
|
|
| 42 | 404G2-6F.58.021 | Outlet pipe weldment(1) |
Загрузка ...
|
|
| 43 | GB/T6173-2000-M24x2 | Hex. nut M24x2 |
Загрузка ...
|
|
| 44 | ZD-10E-W/0-T/0-1 | Multiple Directional Control Val |
Загрузка ...
|
|
| 45 | Quick change NPT1/2" | Quick change NPT1/2" |
Загрузка ...
|
|
| 46 | 404G2-E.58.011 | Connecting plant weldment |
Загрузка ...
|
|
| 47 | GB/T93-1987-6 | Spring lock washer 6 |
Загрузка ...
|
|
| 48 | GB/T6170-2000-M6 | Hex. Nut M6 |
Загрузка ...
|
|
| 49 | 404G2-E.58.013 | Inlet pipe weldment |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
