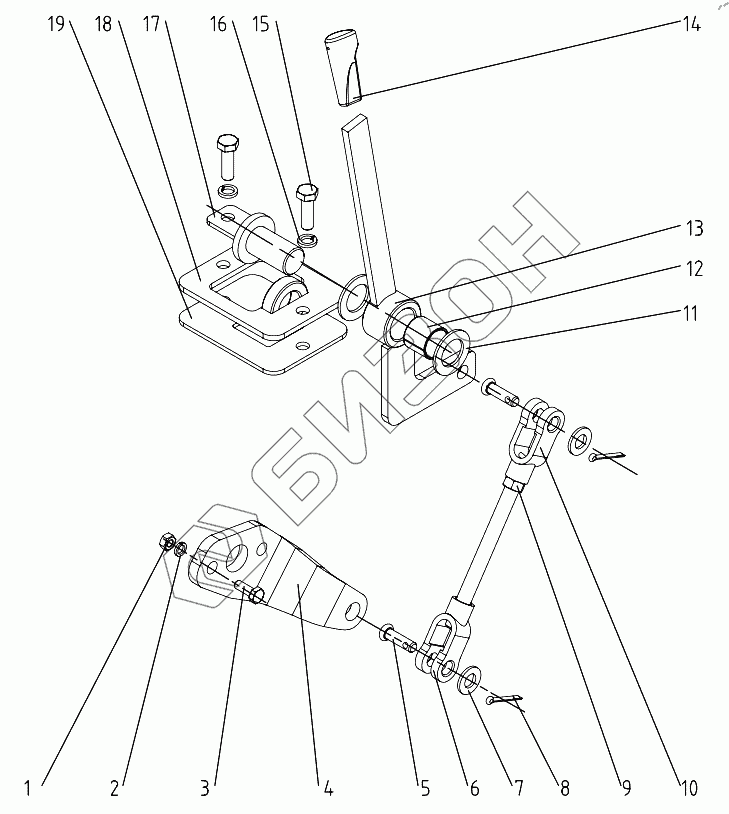

Графический каталог запасных частей к технике: DongFeng 404G2. Hydraulic Power Lift Operation Mechanism System
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T 6170-2000-M6 | Hex. nut M6 |
Загрузка ...
|
|
| 2 | GB/T 93-1987-6 | spring lock washer 6 |
Загрузка ...
|
|
| 3 | GB/T 5783-2000-M6x16 | Hex.head bolt M6x16 |
Загрузка ...
|
|
| 4 | 404G2-6C.55.121 | Rocker |
Загрузка ...
|
|
| 5 | GB/T882-2000-B10x30 | Clevis pin with head B10x30 |
Загрузка ...
|
|
| 6 | 504G3.37.090 | Pull rod |
Загрузка ...
|
|
| 6 | 404G2-6F.55.090 | Differential lock pull rod |
Загрузка ...
|
|
| 6 | 404G2-6F.55.090A | Pull rod |
Загрузка ...
|
|
| 7 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 8 | GB/T91-2000-3.2x25 | Split pin 3.2x25 |
Загрузка ...
|
|
| 9 | GB/T 6170-2000-M10 | Hex .nut M10 |
Загрузка ...
|
|
| 10 | 254G2.43.102 | Draw rod fork |
Загрузка ...
|
|
| 11 | 504G3-3.51.161 | Nylon washer |
Загрузка ...
|
|
| 12 | 504G3.55.218 | Sleeve(20x20) |
Загрузка ...
|
|
| 13 | 404G2-6C.55.023 | Handle assy |
Загрузка ...
|
|
| 14 | 1204.55.108 | Handle |
Загрузка ...
|
|
| 15 | GB/T 5783-2000-M8x25 | Hex.head bolt M8x25 |
Загрузка ...
|
|
| 16 | GB/T 93-1987-8 | spring lock washer 8 |
Загрузка ...
|
|
| 17 | 504G3-3.51.051 | Fixed axis (2) |
Загрузка ...
|
|
| 18 | 504G3-3.51.050 | Fixed board (2) |
Загрузка ...
|
|
| 19 | 504G3-3.51.106 | Sealing gasket (3) |
Загрузка ...
|
