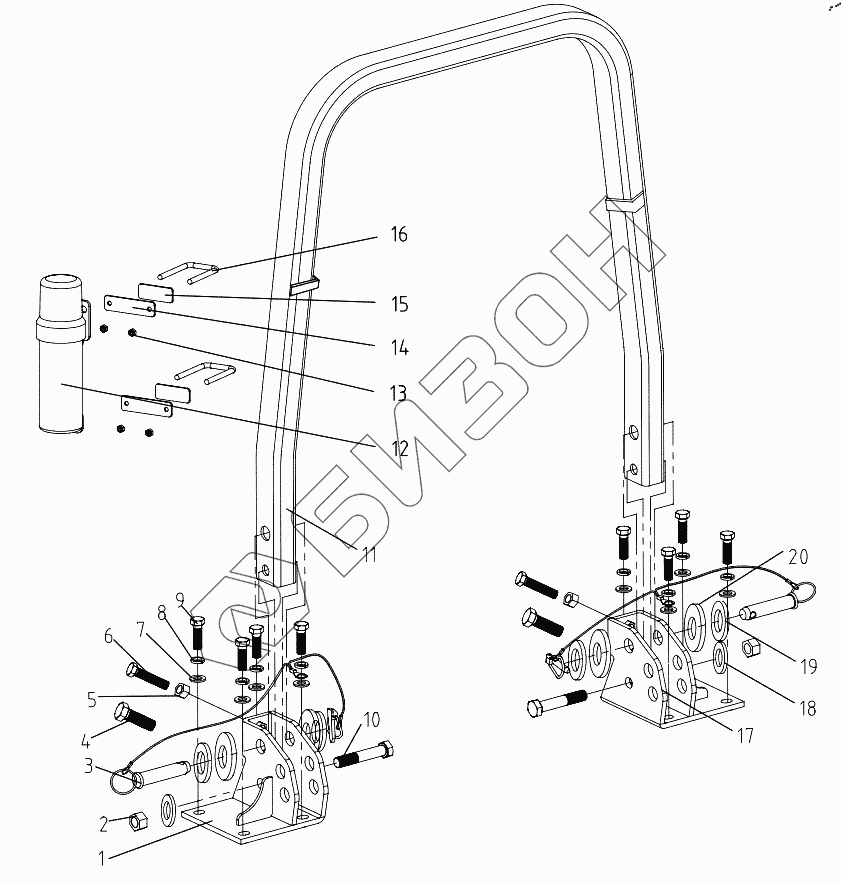

Графический каталог запасных частей к технике: DongFeng 404G2. Safety Frame
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 304-9A.46.011 | Left bracket, Safety frame |
Загрузка ...
|
|
| 2 | GB/T 889.2-2000-M20x1.5 | Hex. nut M20x1.5 |
Загрузка ...
|
|
| 3 | 304-9A.46.014 | Lock pin |
Загрузка ...
|
|
| 4 | GB/T5783-2000-M12x45 | Hex. head bolt M12x45 |
Загрузка ...
|
|
| 5 | GB/T 6170-2000-M12 | Hex. nut M12 |
Загрузка ...
|
|
| 6 | GB/T5783-2000-M12x65 | Hex. head bolt M12x65 |
Загрузка ...
|
|
| 7 | GB/T 97.1-2002-16 | Plain washer 16 |
Загрузка ...
|
|
| 8 | GB/T 93-1987-16 | Spring lock washer 16 |
Загрузка ...
|
|
| 9 | GB/T5783-2000-M16x45 | Hex.head bolt M16x45 |
Загрузка ...
|
|
| 10 | GB/T5785-2000-M20x1.5x110 | Hex. head bolt M20x1.5x110 |
Загрузка ...
|
|
| 11 | 404G2-6F.46.011 | Safety Frame |
Загрузка ...
|
|
| 12 | 254-5.49.103 | Manual Holder |
Загрузка ...
|
|
| 13 | GB/T 6170-2000-M8 | Hex. nut M8 |
Загрузка ...
|
|
| 14 | 254G3.46.103 | Fixed plate |
Загрузка ...
|
|
| 15 | 254G3.46.104 | Rubber blanket |
Загрузка ...
|
|
| 16 | 304-9A.46.161 | U-bolt |
Загрузка ...
|
|
| 17 | 304-9A.46.012 | Right bracket, Safety frame |
Загрузка ...
|
|
| 18 | GB/T 97.1-2002-20 | Plain washer 20 |
Загрузка ...
|
|
| 19 | GB/T 97.1-2002-27 | Plain washer 27 |
Загрузка ...
|
|
| 20 | 504G3.46.115 | Rubber washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
