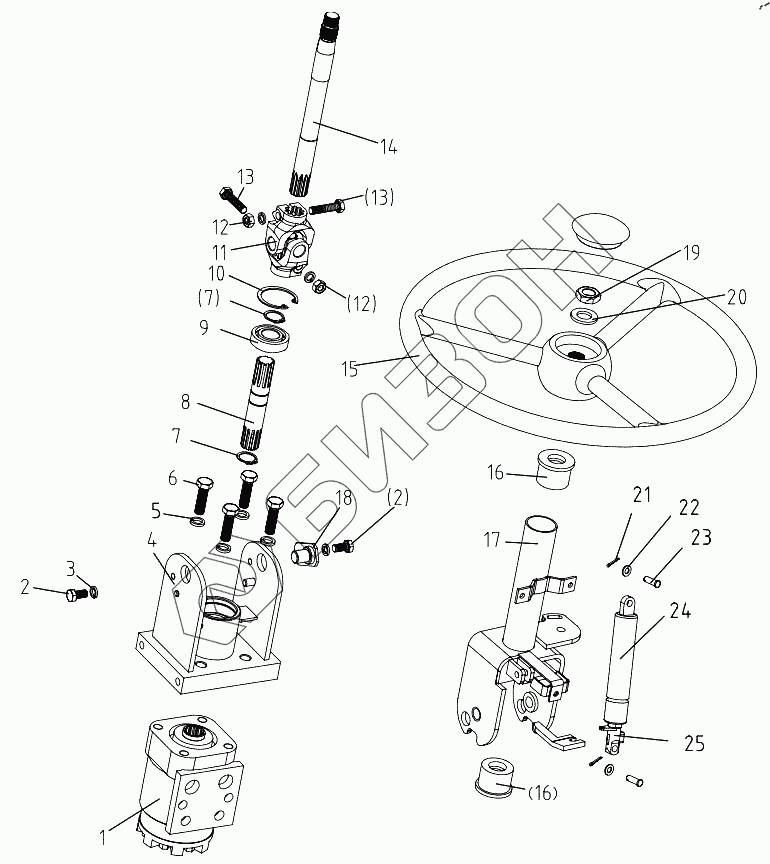

Графический каталог запасных частей к технике: DongFeng 404G2. Steering System
1
2
2
3
4
5
6
7
7
8
9
10
11
12
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 102S-1-50-07-D | Hydraulic steering gear |
Загрузка ...
|
|
| 2 | GB/T5783-2000-M8x16 | Hex. head bolt M8x16 |
Загрузка ...
|
|
| 3 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 4 | 504G3-E.40.021 | Pedestal |
Загрузка ...
|
|
| 5 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 6 | GB/T5783-2000-M10x35 | Hex. head bolt M10x35 |
Загрузка ...
|
|
| 7 | GB/T894.1-1986-20 | Circlip for shaft 20 |
Загрузка ...
|
|
| 8 | 504G3.40.137 | Spline |
Загрузка ...
|
|
| 9 | GB/T276-1994-6004-2Z | Ball bearing 6004-2Z |
Загрузка ...
|
|
| 10 | GB/T893.1-1986-42 | Circlip for shaft 42 |
Загрузка ...
|
|
| 11 | 504G3.40.037 | Gimbal |
Загрузка ...
|
|
| 12 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 13 | GB/T5783-2000-M8x35 | Hex. Head bolt M8x35 |
Загрузка ...
|
|
| 14 | 504G3.40.157 | Steering shaft |
Загрузка ...
|
|
| 15 | 550-1.40A.017 | Steering wheel assy |
Загрузка ...
|
|
| 16 | 304.40.112 | Rubber sleeve |
Загрузка ...
|
|
| 17 | 504G3-E.40.022 | Bracket weldment |
Загрузка ...
|
|
| 18 | 504G3.40.033 | Pin(2) |
Загрузка ...
|
|
| 19 | GB/T6173-2000-M16x1.5 | Hex. nut M16x1.5 |
Загрузка ...
|
|
| 20 | GB/T97.1-2002-16 | Plain washer 16 |
Загрузка ...
|
|
| 21 | GB/T91-2000-3.2x18 | Split pin 3.2x25 |
Загрузка ...
|
|
| 22 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 23 | GB/T882-1986-B8x28 | Clevis pin with head B8x28 |
Загрузка ...
|
|
| 24 | 5206HX | Gas spring |
Загрузка ...
|
|
| 25 | 132543 | Release lever |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
