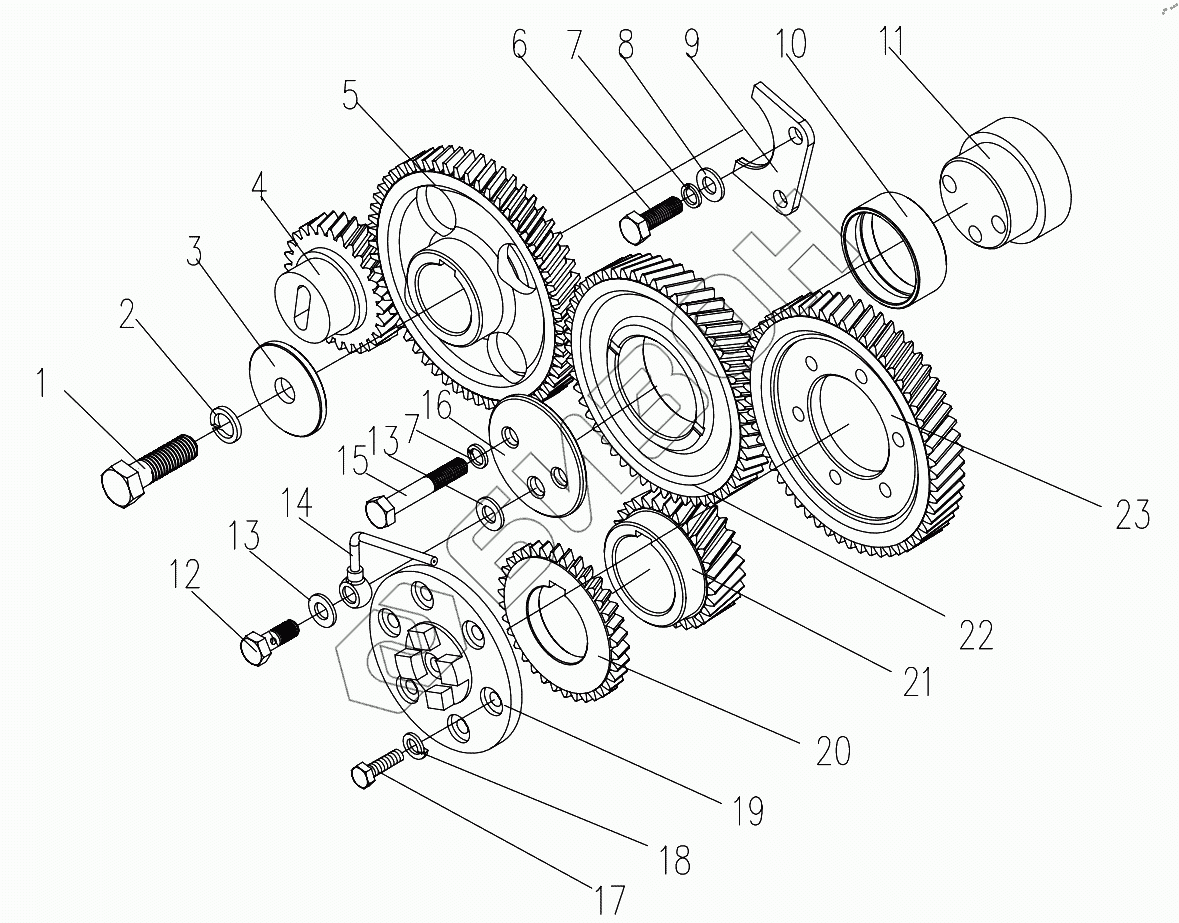

Графический каталог запасных частей к технике: DongFeng 404G2. Timing Gear Train
1
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5782-2000-M12x30 | Bolt M12x30 |
Загрузка ...
|
|
| 2 | GB/T859-1987-12 | Washer 12 |
Загрузка ...
|
|
| 3 | N85-04009 | Camshaft timing gear retainer |
Загрузка ...
|
|
| 4 | N85T-04011A-1 | Hydraulic pump gear |
Загрузка ...
|
|
| 5 | N85T-04007 | Camshaft timing gear |
Загрузка ...
|
|
| 6 | GB/T5782-2000-M8x16 | Bolt M8x16 |
Загрузка ...
|
|
| 7 | GB/T859-1987-8 | Washer 8 |
Загрузка ...
|
|
| 8 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 9 | N85-04008 | Camshaft retainer |
Загрузка ...
|
|
| 10 | 4L88-040002 | Timing idle gear bushing |
Загрузка ...
|
|
| 11 | N85T-04004A | Timing idle gear shaft |
Загрузка ...
|
|
| 12 | N85T-04012 | Hollow bolt |
Загрузка ...
|
|
| 13 | 195-09001-1 | Washer |
Загрузка ...
|
|
| 14 | N85T-04100 | Oil pipe |
Загрузка ...
|
|
| 15 | GB/T5782-2000-M8x50 | Bolt M8x50 |
Загрузка ...
|
|
| 16 | N85T-04003 | Timing idle gear retainer |
Загрузка ...
|
|
| 17 | GB/T5783-2000-M6x25 | Hex. head bolt M6x25 |
Загрузка ...
|
|
| 18 | GB/T859-1987-6 | Washer 6 |
Загрузка ...
|
|
| 19 | N485T-32001D | Adapter |
Загрузка ...
|
|
| 20 | N85-04010 | Lubricating oil pump driving gear |
Загрузка ...
|
|
| 21 | N85-04006 | Crankshaft timing gear |
Загрузка ...
|
|
| 22 | 4L88-040005 | Timing idle gear |
Загрузка ...
|
|
| 23 | N485T-04001A | Injection pump timing gear |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
