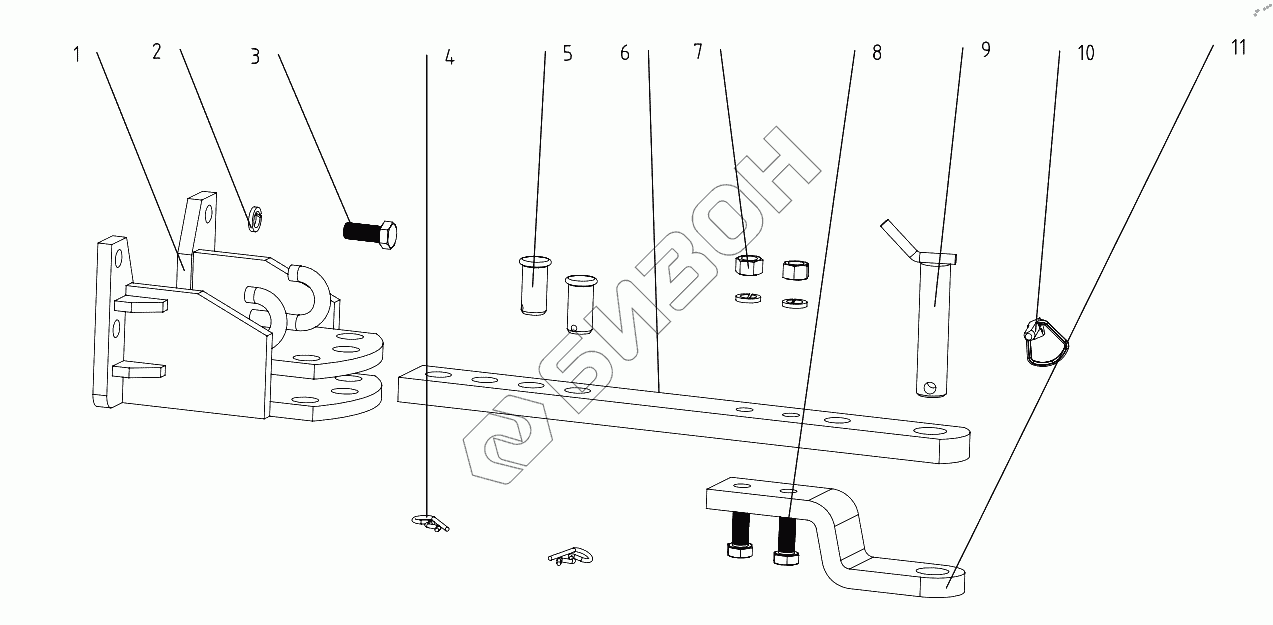

Графический каталог запасных частей к технике: DongFeng 404G2. Tractor Drawbar

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 300.53A.012-1 Swing Drawbar Frame
Загрузка ...
2 GB/T93-1987-16 Spring Lock washer16
Загрузка ...
3 GB/T5783-2000-M16x40 Hex. head bolt M16x40
Загрузка ...
4 300.53.102 R-pin
Загрузка ...
5 300.53.109 Hitch pin
Загрузка ...
6 300.53A.103 Drawbar plate
Загрузка ...
7 GB/T6170-2000-M16 Hex .nut M16
Загрузка ...
8 GB/T5782-2000-M16x65 Hex. head bolt M16x65
Загрузка ...
9 300.53.011 Spindle
Загрузка ...
10 200.56.011 Kock pin
Загрузка ...
11 300.53.104-1 Drawbar clamping plate
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
