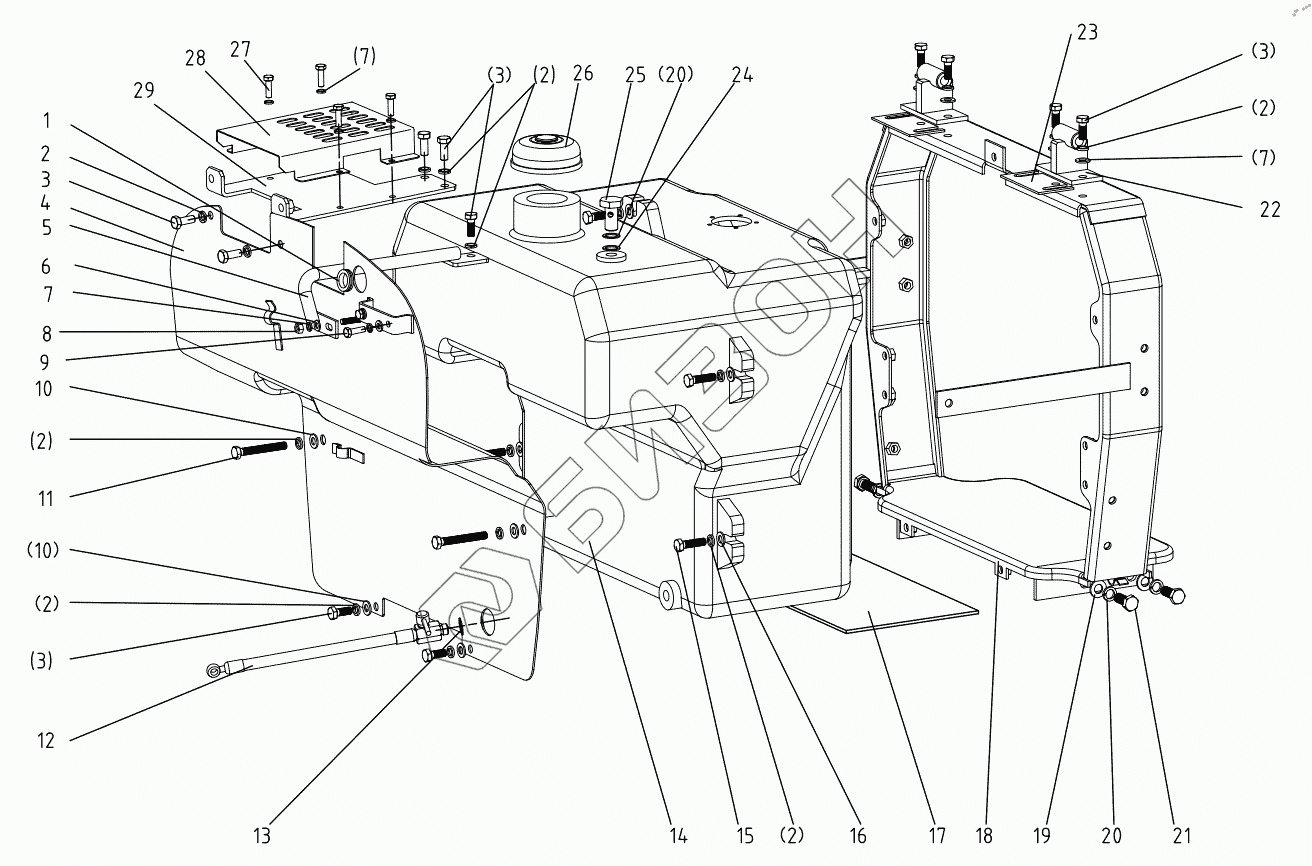

Графический каталог запасных частей к технике: DongFeng 504G3. Fuel Tank 504G3. 50. 001-1
1
2
2
2
2
2
2
3
3
3
3
4
5
6
7
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 504G3.50.116 | Fuel tank oil return retainer |
Загрузка ...
|
|
| 2 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 3 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 4 | 504G3.50.013-1 | Adiabatic board |
Загрузка ...
|
|
| 5 | 504G3.50.016 | Knighthead |
Загрузка ...
|
|
| 6 | GB/T97.1-2002-6 | Plain washer 6 |
Загрузка ...
|
|
| 7 | GB/T93-1987-6 | Spring lock washer 6 |
Загрузка ...
|
|
| 8 | GB/T6170-2000-M6 | Hex. Nut M6 |
Загрузка ...
|
|
| 9 | GB/T5783-2000-M6x16 | Hex.head bolt M6x16 |
Загрузка ...
|
|
| 10 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 11 | GB/T5783-2000-M8x60 | Hex. head bolt M8x60 |
Загрузка ...
|
|
| 12 | 850-2.50.020 | Pipe |
Загрузка ...
|
|
| 13 | JB-FT-CU-14 | Combination washer 14 |
Загрузка ...
|
|
| 14 | 354G3.50.011 | Fuel tank |
Загрузка ...
|
|
| 15 | GB/T5783-2000-M8x30 | Hex. head bolt M8x30 |
Загрузка ...
|
|
| 16 | 304G2-6.50.101 | Washer |
Загрузка ...
|
|
| 17 | 504G3.50.115 | Rubber pad |
Загрузка ...
|
|
| 18 | 504G3.50.012 | Fuel tank cradle |
Загрузка ...
|
|
| 19 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 20 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 21 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 22 | 504G3.50.015 | Fix plate |
Загрузка ...
|
|
| 23 | 504G3.50.180 | Fix plate adjust |
Загрузка ...
|
|
| 24 | JB-FT-CU-12 | Combined seal washer 12 |
Загрузка ...
|
|
| 25 | JB/T6013-2000-M12x1.25 | Hollow bolt M12x1.25 |
Загрузка ...
|
|
| 26 | DF-4268 | Fuel tank cap |
Загрузка ...
|
|
| 27 | GB/T5783-2000-M6x20 | Hex.head bolt M6x20 |
Загрузка ...
|
|
| 28 | 504G3.50.130 | ECU cover board |
Загрузка ...
|
|
| 29 | 504G3.50.017 | ECU installation |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
