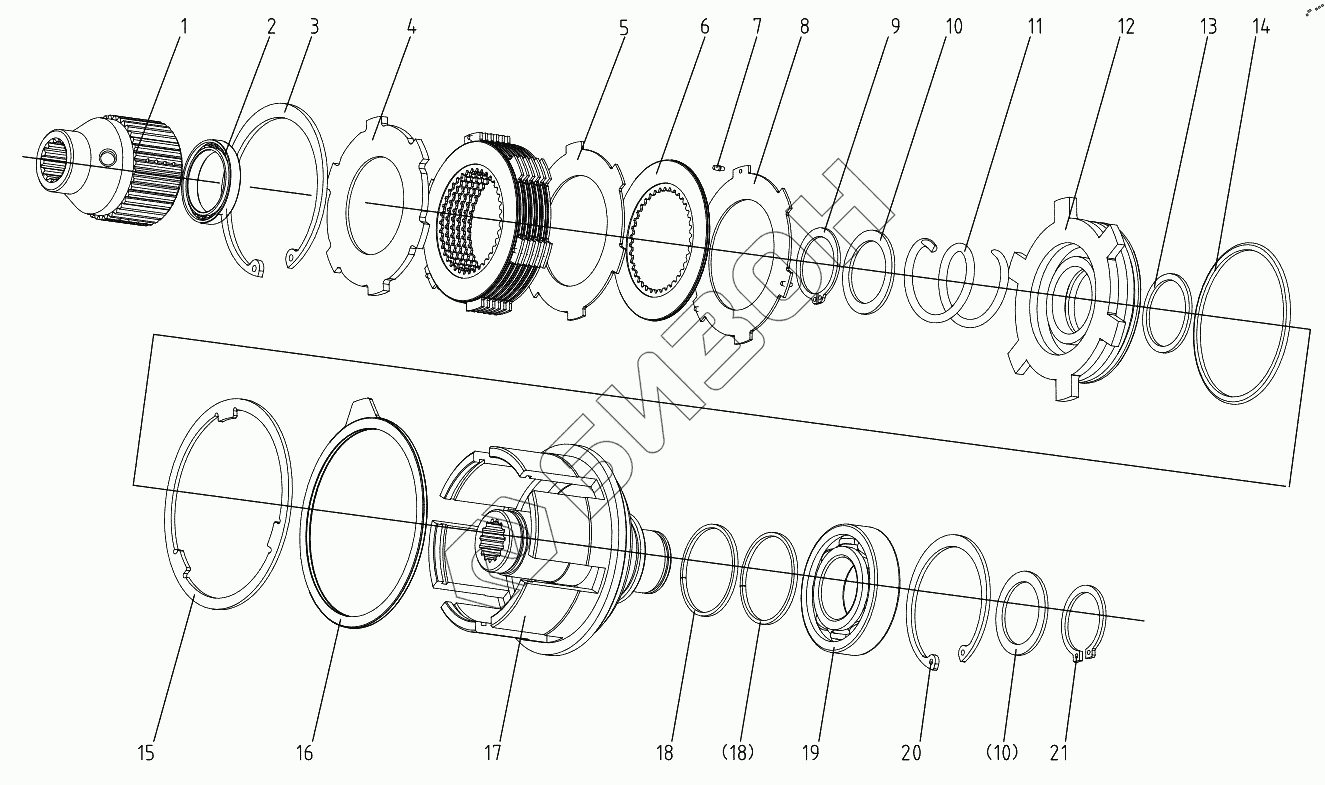

Графический каталог запасных частей к технике: DongFeng 504G3. Hydraulic clutch 504G3.41.013
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 504G3.41.135 | Spline sheath |
Загрузка ...
|
|
| 2 | GB/T276-1994-61807 | Ball bearing 61807 |
Загрузка ...
|
|
| 3 | 504G3.41.136 | Circlip for hole 92 |
Загрузка ...
|
|
| 4 | 504G3.41.150 | Driven piece (1) |
Загрузка ...
|
|
| 5 | 504G3.41.151 | Driven piece (2) |
Загрузка ...
|
|
| 6 | 504G3.41.024 | Rub piece assembly |
Загрузка ...
|
|
| 7 | 504G3.41.155 | Elastomer |
Загрузка ...
|
|
| 8 | 504G3.41.152 | Driven piece (3 ) |
Загрузка ...
|
|
| 9 | 504G3.37.112 | Circlip for shaft 35 |
Загрузка ...
|
|
| 10 | 504G3.41.138 | Washer |
Загрузка ...
|
|
| 11 | 504G3.41.139 | Replace spring |
Загрузка ...
|
|
| 12 | 504G3.41.140 | Piston |
Загрузка ...
|
|
| 13 | 504G3.41.145 | Hermetical ring for piston38 |
Загрузка ...
|
|
| 14 | 504G3.41.144 | Hermetical ring for piston90 |
Загрузка ...
|
|
| 15 | 504G3.41.141 | Platen |
Загрузка ...
|
|
| 16 | 504G3.41.025 | Stator |
Загрузка ...
|
|
| 17 | 504G3.41.143 | Hydrocylinder seat |
Загрузка ...
|
|
| 18 | 504G3.41.147 | Hermetical ring for hydrocylinder seat |
Загрузка ...
|
|
| 19 | GB/T276-1994-6207 | Ball bearing 6207 |
Загрузка ...
|
|
| 20 | 504G3.41.148 | Circlip for hole 72 |
Загрузка ...
|
|
| 21 | 504G3.41.149 | Circlip for shaft 35 (2 ) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
