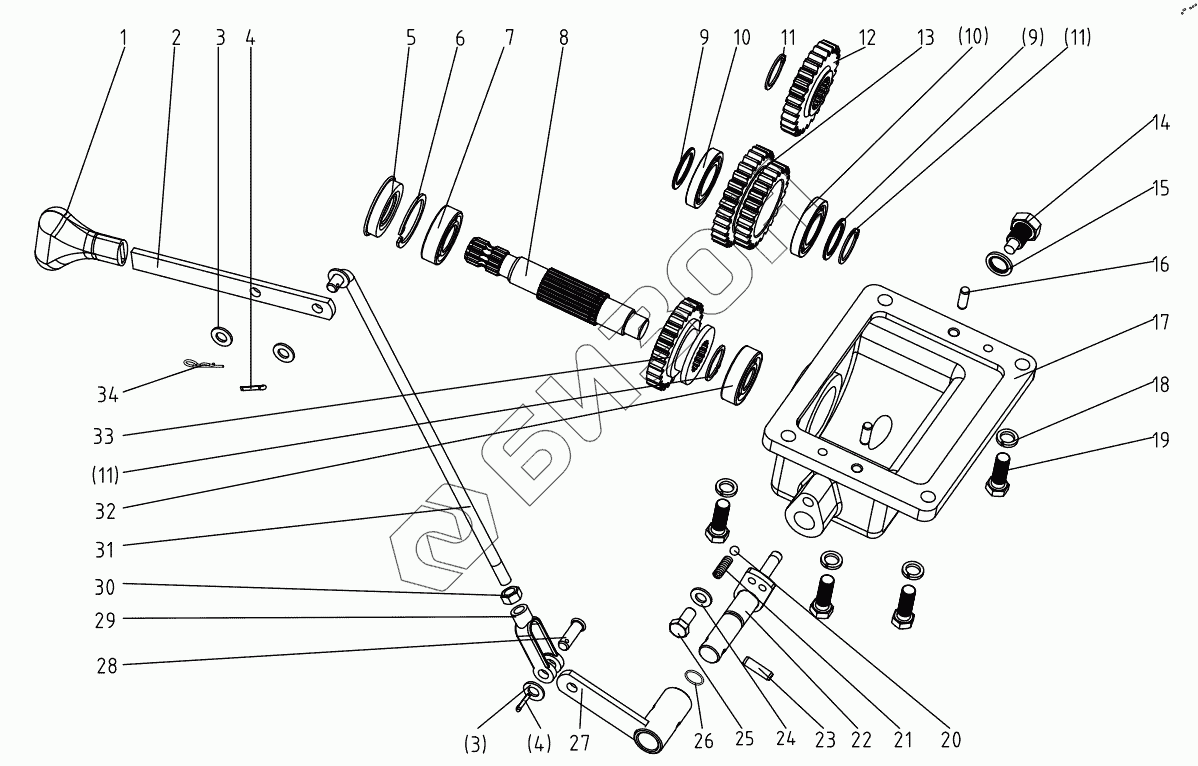

Графический каталог запасных частей к технике: DongFeng 504G3. Middle PTO (Optional) 504G3.63.001
1
2
3
3
4
4
5
6
7
8
9
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 504G3.63.111 | Joystick lever |
Загрузка ...
|
|
| 2 | 504G3.63.112 | Control lever |
Загрузка ...
|
|
| 3 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 4 | GB/T91-2000-3.2x18 | Split pin 3.2x25 |
Загрузка ...
|
|
| 5 | 254G3.41.124 | Oil seal FB25x52x9 |
Загрузка ...
|
|
| 6 | GB/T893.1-1986-52 | Bead flange 52 |
Загрузка ...
|
|
| 7 | GB/T297-1994-6205 | Ball bearing 6205 |
Загрузка ...
|
|
| 8 | 504G3.63.107 | Shaft,Buy in power output assembly |
Загрузка ...
|
|
| 9 | 504G3.29.108 | Spacing collar |
Загрузка ...
|
|
| 10 | GB/T276-1994-6006 | Ball bearing 6006 |
Загрузка ...
|
|
| 11 | 504G3.63.102 | Circlip for shaft 30 |
Загрузка ...
|
|
| 12 | 504G3.63.101 | Drive gear |
Загрузка ...
|
|
| 13 | 504G3.63.104 | Main drive gear |
Загрузка ...
|
|
| 14 | 200.38.024 | Oil drain plug |
Загрузка ...
|
|
| 15 | JB-FT-CU-16 | Copper washer 16 |
Загрузка ...
|
|
| 16 | GB/T119.1-2001-8x22 | Round pin 8x22 |
Загрузка ...
|
|
| 17 | 504G3.63.108 | Buy in power output shell |
Загрузка ...
|
|
| 18 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 19 | GB/T5783-2000-M12x35 | Hex. head bolt M12x35 |
Загрузка ...
|
|
| 20 | GB/T308-2002-8 | Steel ball 8 |
Загрузка ...
|
|
| 21 | 254G3.37.163 | Positioning spring |
Загрузка ...
|
|
| 22 | 504G3.63.011 | Lifting lever |
Загрузка ...
|
|
| 23 | GB/T879.1-2000-8x28 | Round pin 8x28 |
Загрузка ...
|
|
| 24 | JB-FT-CU-10 | Washer 10 |
Загрузка ...
|
|
| 25 | 254G3.37.169 | Positioning bolt |
Загрузка ...
|
|
| 26 | GB/T3452.1-1992-16x2.65 | O-ring seal 16x2.65 |
Загрузка ...
|
|
| 27 | 504G3.63.012 | Rocker arm |
Загрузка ...
|
|
| 28 | GB/T882-1986-B10x30 | Clevis pin with head B10x30 |
Загрузка ...
|
|
| 29 | 300.21A.148 | Rod clevis |
Загрузка ...
|
|
| 30 | GB/T6171-2000-M10x1 | Fine thread hex. nut M10x1 |
Загрузка ...
|
|
| 31 | 504G3.63.013 | Control operating rod |
Загрузка ...
|
|
| 32 | GB/T276-1994-6304 | Ball bearing 6304 |
Загрузка ...
|
|
| 33 | 504G3.63.106 | Power takeoff drive gear |
Загрузка ...
|
|
| 34 | GB/T4329-2001-3 | Pin 3 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
