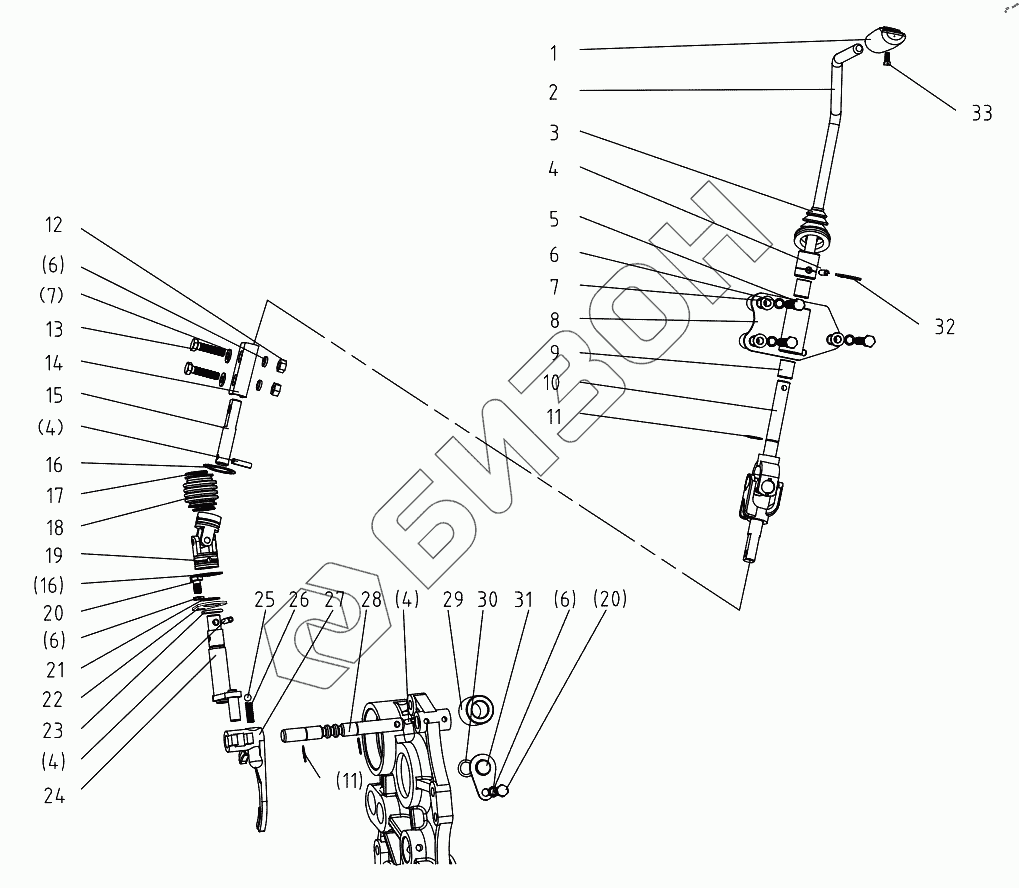

Графический каталог запасных частей к технике: DongFeng 504G3. Shuttle gear (B) 504G3.29A.001
1
2
3
4
4
4
4
5
6
6
6
6
7
7
8
9
10
11
11
12
13
14
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 504G3.29.020 | Shift level handle |
Загрузка ...
|
|
| 2 | 504G3.29.019 | Shift level |
Загрузка ...
|
|
| 3 | 504G3.29.131 | Dust cap |
Загрузка ...
|
|
| 4 | GB/T879.1-2000-6x24 | Dowel pin 6x24 |
Загрузка ...
|
|
| 5 | GB/T5783-2000-M8x60 | Hex. head bolt M8x60 |
Загрузка ...
|
|
| 6 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 7 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 8 | 504G3.29.030 | Automotive frame |
Загрузка ...
|
|
| 9 | 504G3.29.209 | Bush |
Загрузка ...
|
|
| 10 | 504G3.29.016 | Gimbal II |
Загрузка ...
|
|
| 11 | GB/T894.1-1986-15 | Circlip for shaft 15 |
Загрузка ...
|
|
| 12 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 13 | GB/T5783-2000-M8x30 | Hex. head bolt M8x30 |
Загрузка ...
|
|
| 14 | 504G3.29.129 | Adjusting plate |
Загрузка ...
|
|
| 15 | 504G3.29.128 | Joint shaft |
Загрузка ...
|
|
| 16 | GB/T894.1-1986-28 | Circlip for shaft 28 |
Загрузка ...
|
|
| 17 | 504G3.29.112 | Circlip for shaft 28 |
Загрузка ...
|
|
| 18 | 504G3.29.127 | Safety cover |
Загрузка ...
|
|
| 19 | 504G3.29.015 | Gimbal |
Загрузка ...
|
|
| 20 | GB/T5783-2000-M8x16 | Hex. head bolt M8x16 |
Загрузка ...
|
|
| 21 | GB/T894.1-1986-18 | Bead flange 18 |
Загрузка ...
|
|
| 22 | 504G3.37.168 | Baffle |
Загрузка ...
|
|
| 23 | GB/T3452.1-1992-20x2.65 | O ring 20x2.65 |
Загрузка ...
|
|
| 24 | 504G3.29.013 | Sliding block |
Загрузка ...
|
|
| 25 | GB/T308-2002-8 | Steel ball 8 |
Загрузка ...
|
|
| 26 | 254G3.37.163 | Positioning spring |
Загрузка ...
|
|
| 27 | 504G3.29.126 | Shift fork |
Загрузка ...
|
|
| 28 | 504G3.29.125-1 | Patrol fork shaft |
Загрузка ...
|
|
| 29 | 504G3.29A.105 | Bushing |
Загрузка ...
|
|
| 30 | GB/T3452.1-1992-15x2.65 | O-ring seal 10.6x2.65 |
Загрузка ...
|
|
| 31 | 504G3.29A.011 | Baffle |
Загрузка ...
|
|
| 32 | GB/T894.1-1986-25 | Circlip for shaft 25 |
Загрузка ...
|
|
| 33 | GB/T845-1985-ST4.2x16 | Bolt ST4.2x13 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
