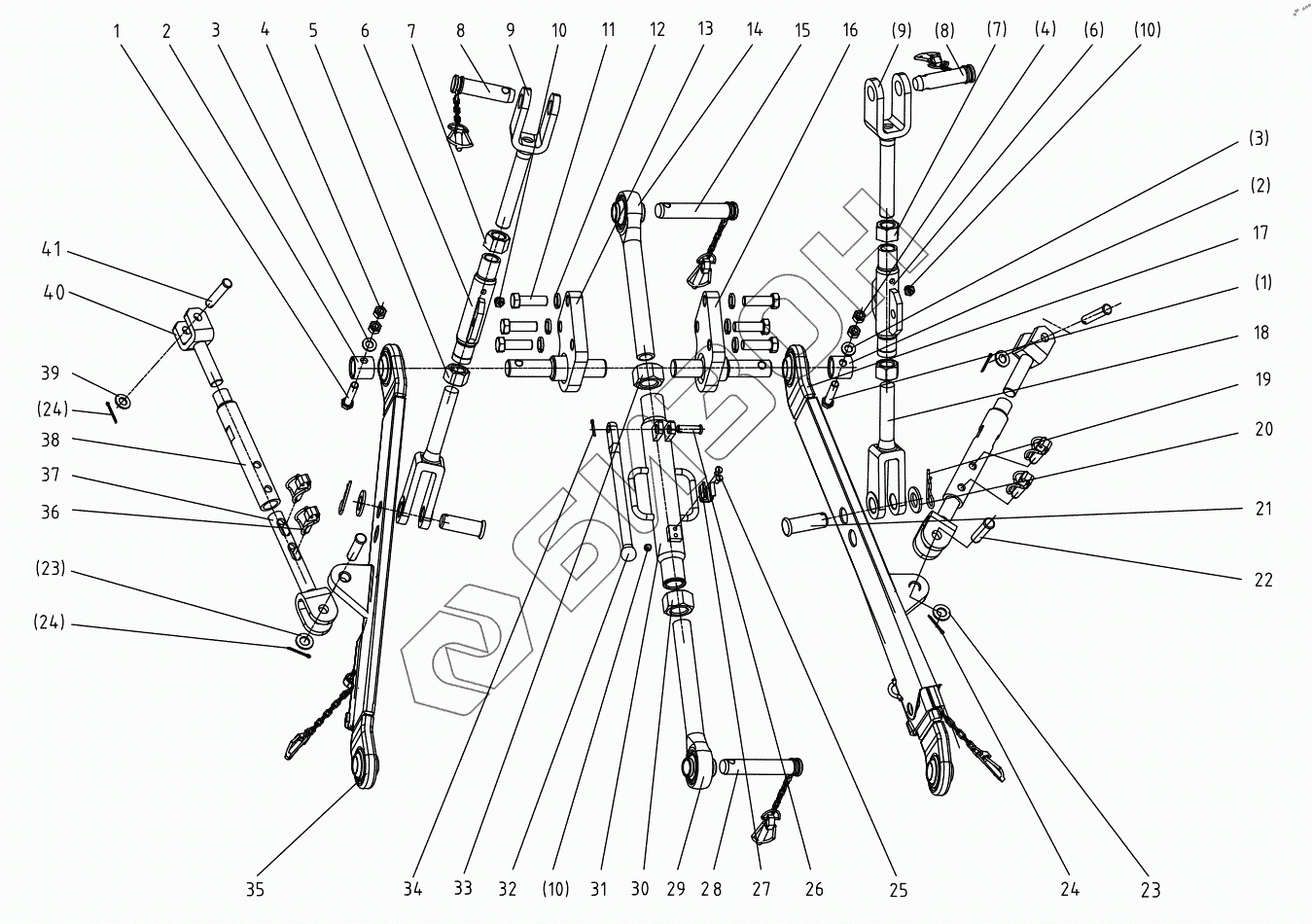

Графический каталог запасных частей к технике: DongFeng 504G3. Suspension Mechanism 504G3.56A.001
1
1
2
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5782-2000-M12x65 | Hex. head bolt M12x65 |
Загрузка ...
|
|
| 2 | 504G3.56.101 | Block ring |
Загрузка ...
|
|
| 3 | GB/T97.1-2002-12 | Plain washer 12 |
Загрузка ...
|
|
| 4 | GB/T6170-2000-M12 | Hex. nut M12 |
Загрузка ...
|
|
| 5 | GB/T6176-2000-M24x2 | Hex. nut M24x2 |
Загрузка ...
|
|
| 6 | 504G3.56.026 | Adjusting sleeve |
Загрузка ...
|
|
| 7 | GB/T6176-2000-M24x2L | Hex. nut M24x2(left) |
Загрузка ...
|
|
| 8 | 504G3.56A.021 | Coupling pin of lift rod |
Загрузка ...
|
|
| 9 | 450.56.031 | Up clevis of lift rod |
Загрузка ...
|
|
| 10 | JB/T7940.1-1995-M10x1 | Grease cup M10x1 |
Загрузка ...
|
|
| 11 | GB/T5783-2000-M16x50 | Hex. head bolt M16x50 |
Загрузка ...
|
|
| 12 | GB/T93-1987-16 | Spring Lock washer16 |
Загрузка ...
|
|
| 13 | 504G3.56.015 | Left coupling seat |
Загрузка ...
|
|
| 14 | 504G3.56A.020 | Upper link front adjusting rod |
Загрузка ...
|
|
| 15 | 804-6.56.019 | The connecting pin joint assembly |
Загрузка ...
|
|
| 16 | 504G3.56.016 | Right coupling seat |
Загрузка ...
|
|
| 17 | 504G3.56.011A | The right lower rod assembly |
Загрузка ...
|
|
| 18 | 504G3.56.124 | Lower clevis of lift rod |
Загрузка ...
|
|
| 19 | 200.56.101-1 | R-pin |
Загрузка ...
|
|
| 20 | GB/T97.1-2002-24 | Plain washer 24 |
Загрузка ...
|
|
| 21 | GB/T882-2000-B25x65 | Clevis pin with head B25x65 |
Загрузка ...
|
|
| 22 | GB/T882-2000-B16x60 | Clevis pin with head B16x60 |
Загрузка ...
|
|
| 23 | GB/T97.1-2002-16 | Plain washer 16 |
Загрузка ...
|
|
| 24 | GB/T91-2000-3.2x30 | Split pin 3.2x20 |
Загрузка ...
|
|
| 25 | GB/T68-2000-M6x16 | Bolt M6x16 |
Загрузка ...
|
|
| 26 | GB/T882-1986-B12x35 | Clevis pin with head B12x35 |
Загрузка ...
|
|
| 27 | 1204.56.185 | Flexible steel piece |
Загрузка ...
|
|
| 28 | 450.56.029 | Coupling pin of upper link |
Загрузка ...
|
|
| 29 | 450.56.027 | Upper link rear adjusting rod |
Загрузка ...
|
|
| 30 | GB/T6176-2000-M30x2L | Hex. nut M30x2 (left) |
Загрузка ...
|
|
| 31 | 804-6.56.021 | Turn buckle of upper link |
Загрузка ...
|
|
| 32 | 1204.56.186 | Ball rod |
Загрузка ...
|
|
| 33 | GB/T6176-2000-M30x2 | Hex. nut M30x2 |
Загрузка ...
|
|
| 34 | GB/T91-2000-3.2x20 | Split pin 3.2x20 |
Загрузка ...
|
|
| 35 | 504G3.56.012A | The lower left rod assembly |
Загрузка ...
|
|
| 36 | 300.56.011 | Kock pin |
Загрузка ...
|
|
| 37 | 504G3.56.034 | Rear check clevis |
Загрузка ...
|
|
| 38 | 300.56.104 | Adjust sleeve |
Загрузка ...
|
|
| 39 | GB/T97.1-2002-14 | Plain washer 14 |
Загрузка ...
|
|
| 40 | 504G3.56.033 | Front check clevis |
Загрузка ...
|
|
| 41 | GB/T882-2000-B1x65 | Clevis pin with head B14x65 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
